Technische Daten

Ventilfunktion: Zuluft-Drossel-Rückschlagfunktion
Pneumatischer Anschluss 1: QS-6
Pneumatischer Anschluss 2: M5
Einstellelement: Schlitzschraube
Befestigungsart: einschraubbar
Normalnenndurchfluss in Drosselrichtung: 115 l/min
Normalnenndurchfluss in Rückschlagrichtung in l/min (Spanne): 70, 110
Umgebungstemperatur in °C (Spanne): -10, 60
Maritime Klassifizierung: siehe Zertifikat
Einbaulage: beliebig
Betriebsdruck kompletter Temperaturbereich in bar (Spanne): 0.2, 10
Normaldurchfluss in Drosselrichtung 0,6->0 MPa (6->0 bar, 87->0 psi): 170 l/min
Normaldurchfluss in Rückschlagrichtung 0,6->0 MPa (6->0 bar, 87->0 psi) in l/min (Spanne): 160, 200
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur in °C (Spanne): -10, 60
Nenn-Anziehdrehmoment: 0.8 Nm
Toleranz zum Nenn-Anziehdrehmoment: ± 10 %
Produktgewicht: 13 g
Werkstoff Einschraubzapfen: Messing
Werkstoffhinweis: RoHS konform
Werkstoff Dichtungen: NBR
Werkstoff Lösering: POM
Werkstoff Regulierschraube: Messing
Werkstoff Schwenkanschluss: chromatiert,Zink-Druckguss
Dokumente: Datenblatt zu 193155
Artikelzustand: Neu
Einzelgewicht: 0.013 kg
Ursprungsland**: DE
Zolltarifnummer: 84812090
RoHS konform: Ja
Hersteller: Festo

Produkt-Art: Drosselrückschlagventil

Außengewinde: M5 x 0.8

Betriebstemperatur: -10 bis 60 °C

Min. Betriebstemperatur: -10 °C

Max. Betriebstemperatur: 60 °C

Herst.-Teilenr.: 193155

Material (Details): Messing

Anschluss: QS-6

Betriebsdruck (max.): 10 bar

Betriebsdruck (min.): 0.2 bar

Betriebsdruck-Bereich: 0.2 bis 10 bar

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]

UKCA: Ja

Beschreibung

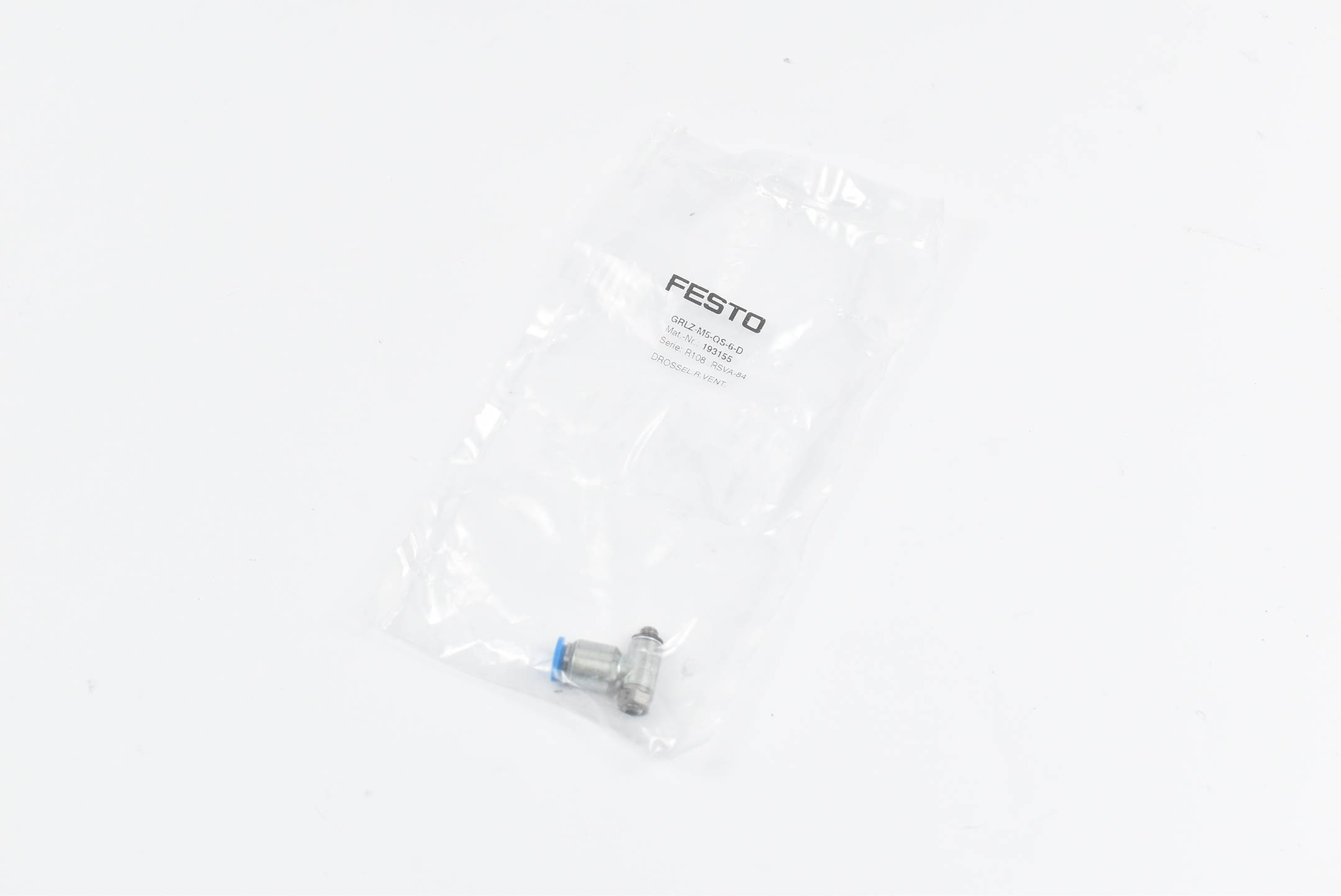

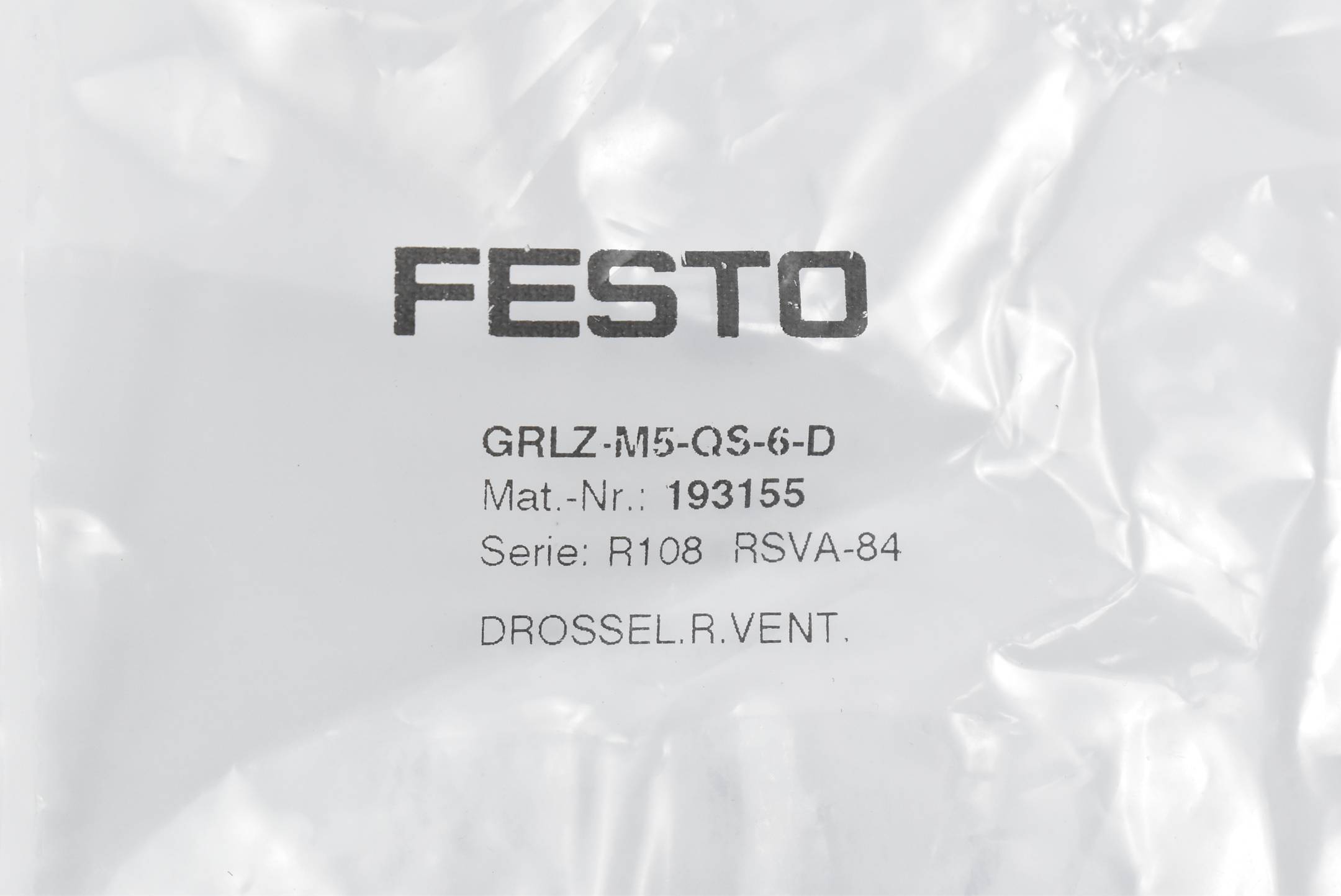

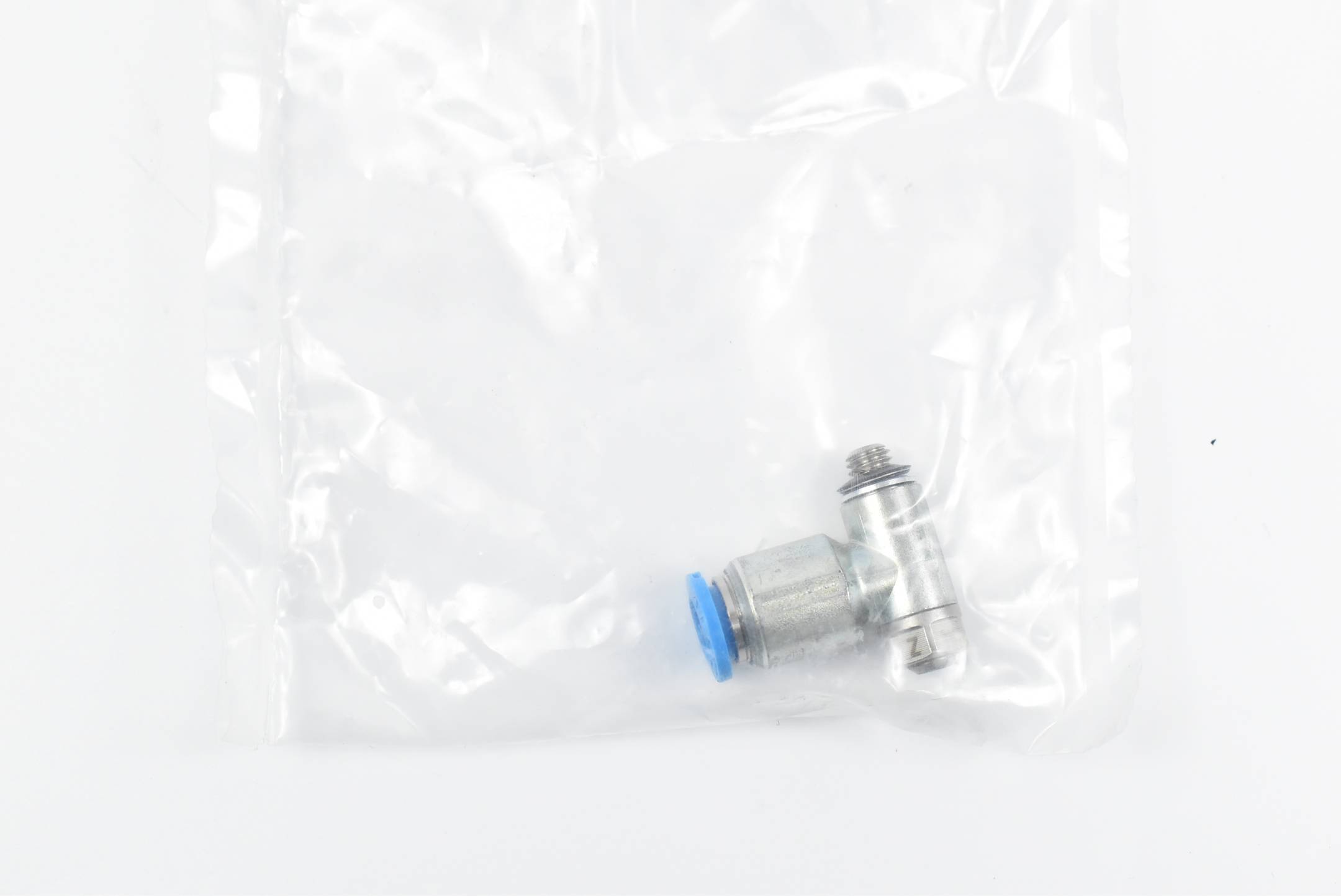

Drossel-Rückschlagventil GRLZ-M5-QS-6-D für Zuluftdrosselung, mit Schwenkanschluss. Ventilfunktion=Zuluft-Drossel-Rückschlagfunktion, Pneumatischer Anschluss 1=QS-6, Pneumatischer Anschluss 2=M5, Einstellelement=Schlitzschraube, Befestigungsart=einschraubbar

Hinweise

Auftragsbezogene Fertigung
Bitte beachten Sie, dass es sich bei diesem Produkt um eine Sonderbestellung handelt und eine Rückgabe des Produktes gemäß unseren AGB ausgeschlossen ist. Es besteht kein Widerrufsrecht (im Privatkundenbereich) bzw. kein freiwilliges Rückgaberecht (im Geschäftskundenbereich) für diesen Artikel.
