Technische Daten

Zusätzliche Funktionen: Kontakt 3 der Dose 1 mm voreilend
Leitungsbezeichnung: mit Zubehör
Anschlusshäufigkeit: 500
Produktgewicht: 399.4 g
Elektrischer Anschluss 1, Funktion: Feldgeräteseite
Elektrischer Anschluss 1, Bauform: rund
Elektrischer Anschluss 1, Anschlussart: Dose
Elektrischer Anschluss 1, Kabelabgang: gewinkelt
Elektrischer Anschluss 1, Anschlusstechnik: M9x0,5
Elektrischer Anschluss 1, Anzahl Pole/Adern: 5
Elektrischer Anschluss 1, belegte Pole/Adern: 5
Elektrischer Anschluss 1, Befestigungsart: Schraubverriegelung
Elektrischer Anschluss 2, Funktion: Steuerungsseite
Elektrischer Anschluss 2, Bauform: rund
Elektrischer Anschluss 2, Anschlussart: Stecker
Elektrischer Anschluss 2, Kabelabgang: gewinkelt
Elektrischer Anschluss 2, Anschlusstechnik: M9x0,5
Elektrischer Anschluss 2, Anzahl Pole/Adern: 5
Elektrischer Anschluss 2, belegte Pole/Adern: 5
Elektrischer Anschluss 2, Befestigungsart: Schraubverriegelung
Betriebsspannungsbereich DC in V (Spanne): 0, 30
Strombelastbarkeit bei 40°C: 1.6 A
Hinweis zur Strombelastbarkeit bei 40 °C: 2,3 A für 0,34 mm²,3,6 A für 0,49 mm²
Stoßspannungsfestigkeit: 1.5 kV
Kabellänge: 8 m
Leitungseigenschaft: schleppkettentauglich
Prüfbedingungen Leitung: Prüfbedingungen auf Anfrage
Biegeradius, bewegliche Kabelverlegung: >= 75 mm mm
Kabeldurchmesser: 5.5 mm
Kabelaufbau: 2x0,25+2x0,34+0,49,geschirmt
Leiter-Nennquerschnitt: 0.25,0.34,0.49 mm2
Schutzart: IP65,IP67
Hinweis zur Schutzart: in montiertem Zustand
Umgebungstemperatur in °C (Spanne): -20, 80
Umgebungstemperatur bei beweglicher Kabelverlegung in °C (Spanne): -5, 80
Werkstoffhinweis: RoHS konform
Verschmutzungsgrad: 1
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Werkstoff Kabelmantel: TPE-U(PUR)
Farbe Kabelmantel: lichtgrau
Werkstoff Gehäuse: PA,PBT,TPE-U(PUR)
Farbe Gehäuse: schwarz
Werkstoff Schraubverriegelung: Messing, vernickelt
Werkstoff Steckkontakte: Bronze vergoldet,Messing, vergoldet
Werkstoff Isolierhülle: TPE-U(PUR)
Dokumente: Datenblatt zu 540331
Artikelzustand: Neu
Einzelgewicht: 0.3994 kg
Ursprungsland**: HU
Zolltarifnummer: 85444290
RoHS konform: Ja
Hersteller: Festo

Produkt-Art: Verbindungsleitung

Ausführung: KVI-CP-3-WS-WD-8

Herst.-Teilenr.: 540331

Länge: 8 m

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: Ja

Beschreibung

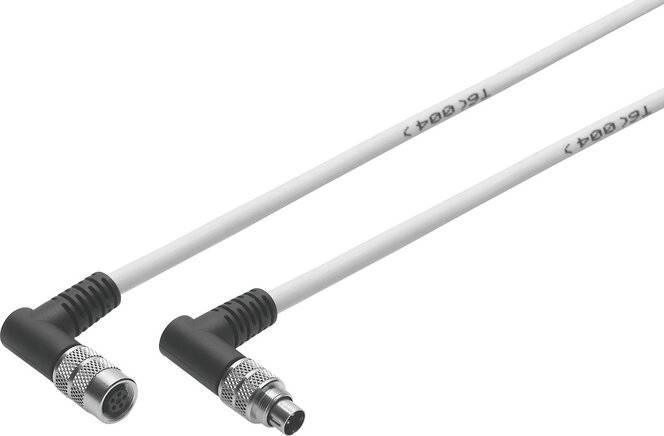

Verbindungsleitung KVI-CP-3-WS-WD-8 für Ventilinsel CPV und CP-Elektrik CTEC. Zusätzliche Funktionen=Kontakt 3 der Dose 1 mm voreilend, Leitungsbezeichnung=mit Zubehör, Anschlusshäufigkeit=500, Produktgewicht=399,4 g, Elektrischer Anschluss 1, Funktion=Feldgeräteseite
