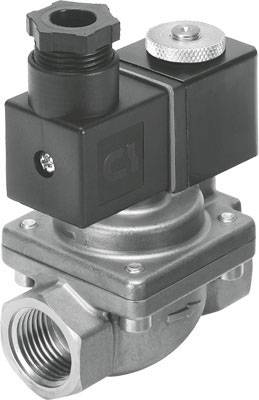

FESTO Magnetventil 1489965 VZWP-L-M22C-G14-130-V-3AP4-40 230 V/AC G 1/4 Nennweite (Details) 13 mm Servogesteuert 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (203,29 € / Stück)
203,29 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Magnetventil
- Betriebsspannung
230 V/AC
- Gehäusematerial
Messing
- Anschluss
G 1/4
- Medien-Temperatur Bereich
-10 bis 80 °C
- Herst.-Teilenr.
1489965
- Ausführung
Normalnenndurchfluss: 1600 l/min
- Betätigung
elektrisch
- Dichtungsmaterial
FPM
- Funktion
2/2 geschlossen monostabil
- Gewicht
600 g
- Max. Medien-Temperatur
80 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Inerte Gase
- Nennweite
13 mm
- Besonderheiten
elektrisch betätigt
- Schaltfrequenz
50/60 Hz
IP65
- Max. Umgebungstemperatur
35 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Servogesteuert
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1942820 FESTO Magnetventil 1489965 VZWP-L-M22C-G14-130-V-3AP4-40 230 V/AC G 1/4 Nennweite (Details) 13 mm Servogesteuert 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1942820 FESTO Magnetventil 1489965 VZWP-L-M22C-G14-130-V-3AP4-40 230 V/AC G 1/4 Nennweite (Details) 13 mm Servogesteuert 1 St.
Information
Information 1942820 FESTO Magnetventil 1489965 VZWP-L-M22C-G14-130-V-3AP4-40 230 V/AC G 1/4 Nennweite (Details) 13 mm Servogesteuert 1 St.
Beschreibung
Magnetventil VZWP-L-M22C-G14-130-V-3AP4-40Nennweite: 13 mmLABS-Konformität: VDMA24364-Zone IIIEinbaulage: Spule vorzugsweise obenKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Werkstoff-Hinweis: RoHS konformProduktgewicht: 600 GWerkstoff Gehäuse: Messing-GussMediumstemperatur: -10Ventilfunktion: 2/2 geschlossen monostabilBefestigungsart: LeitungseinbauSymbol: 992974Werkstoff Dichtungen: FPMNormalnenndurchfluss normalisiert nach DIN 1343: 1600 L2Konstruktiver Aufbau: vorgesteuertes KolbensitzventilBetätigungsart: elektrischSchutzart: IP65Dichtprinzip: weichHandhilfsbetätigung: keineSteuerart: vorgesteuertStrömungsrichtung: nicht reversibelSchaltzeit aus: 250 MSSchaltzeit ein: 100 MSEinschaltdauer: 1Spulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 10,5 VA, Halteleistung 7,6 VACE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische BetriebsmittelElektrischer Anschluss: Form AIsolierstoffklasse: HZulässige Spannungsschwankungen: +/- 10 %Nenndruck Armatur PN: 40Medium: Druckluft nach ISO 8573-1:2010 [7:4:4]Werkstoff Schrauben: hochlegierter Stahl rostfreiAnschluss Armatur: G1/4Mediumsdruck: 45839Werkstoffnummer Schraube: 14301Durchfluss Kv: 1.5 MQHWerkstoffnummer Gehäuse: CW617NDruckdifferenz: 7.25 PSIMax. Viskosität: 22 22S
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
