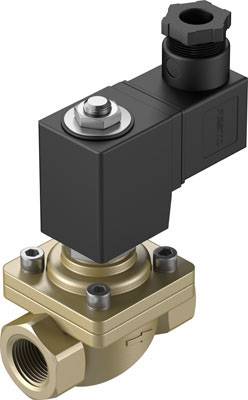

FESTO Magnetventil 1492336 VZWF-B-L-M22C-G12-135-V-3AP4-10 230 V/AC G 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert 1
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (109,39 € / Stück)
109,39 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Magnetventil
- Betriebsspannung
230 V/AC
- Gehäusematerial
Messing
- Anschluss
G 1/2
- Medien-Temperatur Bereich
-10 bis 80 °C
- Herst.-Teilenr.
1492336
- Ausführung
Normalnenndurchfluss: 2660 l/min
- Betätigung
elektrisch
- Dichtungsmaterial
FPM
- Funktion
2/2 geschlossen monostabil
- Gewicht
1000 g
- Max. Medien-Temperatur
80 °C
- Min. Medien-Temperatur
-10 °C
- Medium
Druckluft
- Nennweite
13.5 mm
IP65
- Max. Umgebungstemperatur
35 °C
- Min. Umgebungstemperatur
-10 °C
- Wirkungsweise
Zwangsgesteuert
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 1943308 FESTO Magnetventil 1492336 VZWF-B-L-M22C-G12-135-V-3AP4-10 230 V/AC G 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert 1
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1943308 FESTO Magnetventil 1492336 VZWF-B-L-M22C-G12-135-V-3AP4-10 230 V/AC G 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert 1
Information
Information 1943308 FESTO Magnetventil 1492336 VZWF-B-L-M22C-G12-135-V-3AP4-10 230 V/AC G 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert 1
Beschreibung
Magnetventil VZWF-B-L-M22C-G12-135-V-3AP4-10Nennweite: 13.5 mmLABS-Konformität: VDMA24364-Zone IIIEinbaulage: Magnet stehendKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: -10Werkstoff-Hinweis: RoHS konformProduktgewicht: 1000 GWerkstoff Gehäuse: Messing-GussMediumstemperatur: -10Ventilfunktion: 2/2 geschlossen monostabilBefestigungsart: LeitungseinbauSymbol: 992976Werkstoff Dichtungen: FPMNormalnenndurchfluss normalisiert nach DIN 1343: 2660 L2Konstruktiver Aufbau: MembranventilBetätigungsart: elektrischSchutzart: IP65Dichtprinzip: weichHandhilfsbetätigung: keineStrömungsrichtung: nicht reversibelSchaltzeit aus: 180 MSSchaltzeit ein: 130 MSSpulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 18,0 VA, Halteleistung 15,0 VACE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische BetriebsmittelElektrischer Anschluss: Form AZulässige Spannungsschwankungen: +/- 10 %Nenndruck Armatur PN: 40Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]Werkstoff Schrauben: hochlegierter Stahl rostfreiAnschluss Armatur: G1/2Mediumsdruck: 0Werkstoffnummer Schraube: 14301Durchfluss Kv: 2.5 MQHWerkstoffnummer Gehäuse: CW617NDruckdifferenz: 0 PSIMax. Viskosität: 22 22S
Hinweise
Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
