FESTO Magnetventil 1492350 VZWF-B-L-M22C-N14-135-3AP4-10 230 V/AC NPT 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1 kaufen

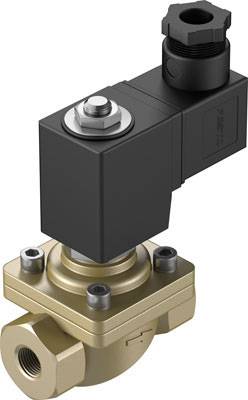

Ein Magnetventil aus Metall mit schwarzem Aufsatz. Es wird in der Industrie zur Steuerung von Flüssigkeits- oder Gasflüssen eingesetzt.

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (81,64 € / Stück)

81,64 €

zzgl. MwSt.

nur 9,90 €

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Magnetventil VZWF-B-L-M22C-N14-135-3AP4-10

Technische Daten

Produkt-Art: Magnetventil

Betriebsspannung: 230 V/AC

Gehäusematerial: Messing

Anschluss: NPT 1/4

Medien-Temperatur Bereich: -10 bis 80 °C

Herst.-Teilenr.: 1492350

Ausführung: Normalnenndurchfluss: 1920 l/min

Dichtungsmaterial: NBR

Funktion: 2/2 geschlossen monostabil

Gewicht: 1000 g

Max. Medien-Temperatur: 80 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 13.5 mm

Besonderheiten: elektrisch betätigt

: IP65

Max. Umgebungstemperatur: 35 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Zwangsgesteuert

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1943322 FESTO Magnetventil 1492350 VZWF-B-L-M22C-N14-135-3AP4-10 230 V/AC NPT 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1943322 FESTO Magnetventil 1492350 VZWF-B-L-M22C-N14-135-3AP4-10 230 V/AC NPT 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1

Information

Information 1943322 FESTO Magnetventil 1492350 VZWF-B-L-M22C-N14-135-3AP4-10 230 V/AC NPT 1/4 Nennweite (Details) 13.5 mm Zwangsgesteuert 1

Beschreibung

Magnetventil VZWF-B-L-M22C-N14-135-3AP4-10

Nennweite: 13.5 mm
LABS-Konformität: VDMA24364-Zone III
Einbaulage: Magnet stehend
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1000 G
Werkstoff Gehäuse: Messing-Guss
Mediumstemperatur: -10
Ventilfunktion: 2/2 geschlossen monostabil
Befestigungsart: Leitungseinbau
Symbol: 992976
Werkstoff Dichtungen: NBR
Normalnenndurchfluss normalisiert nach DIN 1343: 1920 L2
Konstruktiver Aufbau: Membranventil
Betätigungsart: elektrisch
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: keine
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 180 MS
Schaltzeit ein: 130 MS
Spulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 18,0 VA, Halteleistung 15,0 VA
CE-Zeichen siehe Konformitätserklärung: nach EU-Druckgeräte-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für Druckgeräte
Elektrischer Anschluss: Form A
Zulässige Spannungsschwankungen: +/- 10 %
Nenndruck Armatur PN: 40
Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Anschluss Armatur: 1/4 NPT
Mediumsdruck: 0
Werkstoffnummer Schraube: 14301
Durchfluss Kv: 1.8 MQH
Werkstoffnummer Gehäuse: CW617N
Druckdifferenz: 0 PSI
Max. Viskosität: 22 22S

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
