FESTO Magnetventil 1492384 VZWF-B-L-M22C-N12-135-V-3AP4-10 230 V/AC NPT 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert kaufen

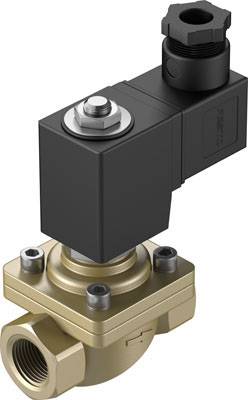

Messing-Solenoidventil mit schwarzem Aktuatormodul, seitlich montiert. Verwendet in hydraulischen oder pneumatischen Systemen zur Steuerung des Flüssigkeitsflusses.

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (109,39 € / Stück)

109,39 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Magnetventil VZWF-B-L-M22C-N12-135-V-3AP4-10

Technische Daten

Produkt-Art: Magnetventil

Betriebsspannung: 230 V/AC

Gehäusematerial: Messing

Anschluss: NPT 1/2

Medien-Temperatur Bereich: -10 bis 80 °C

Herst.-Teilenr.: 1492384

Ausführung: Normalnenndurchfluss: 2660 l/min

Betätigung: elektrisch

Dichtungsmaterial: FPM

Funktion: 2/2 geschlossen monostabil

Gewicht: 1000 g

Max. Medien-Temperatur: 80 °C

Min. Medien-Temperatur: -10 °C

Medium: Druckluft

Nennweite: 13.5 mm

: IP65

Max. Umgebungstemperatur: 35 °C

Min. Umgebungstemperatur: -10 °C

Wirkungsweise: Zwangsgesteuert

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1943356 FESTO Magnetventil 1492384 VZWF-B-L-M22C-N12-135-V-3AP4-10 230 V/AC NPT 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1943356 FESTO Magnetventil 1492384 VZWF-B-L-M22C-N12-135-V-3AP4-10 230 V/AC NPT 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert

Information

Information 1943356 FESTO Magnetventil 1492384 VZWF-B-L-M22C-N12-135-V-3AP4-10 230 V/AC NPT 1/2 Nennweite (Details) 13.5 mm Zwangsgesteuert

Beschreibung

Magnetventil VZWF-B-L-M22C-N12-135-V-3AP4-10

Nennweite: 13.5 mm
LABS-Konformität: VDMA24364-Zone III
Einbaulage: Magnet stehend
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Werkstoff-Hinweis: RoHS konform
Produktgewicht: 1000 G
Werkstoff Gehäuse: Messing-Guss
Mediumstemperatur: -10
Ventilfunktion: 2/2 geschlossen monostabil
Befestigungsart: Leitungseinbau
Symbol: 992976
Werkstoff Dichtungen: FPM
Normalnenndurchfluss normalisiert nach DIN 1343: 2660 L2
Konstruktiver Aufbau: Membranventil
Betätigungsart: elektrisch
Schutzart: IP65
Dichtprinzip: weich
Handhilfsbetätigung: keine
Strömungsrichtung: nicht reversibel
Schaltzeit aus: 180 MS
Schaltzeit ein: 130 MS
Spulenkennwerte: 230 V AC: 50/60 Hz, Anzugsleistung 18,0 VA, Halteleistung 15,0 VA
CE-Zeichen siehe Konformitätserklärung: nach EU-Niederspannungs-Richtlinie
UKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für elektrische Betriebsmittel
Elektrischer Anschluss: Form A
Zulässige Spannungsschwankungen: +/- 10 %
Nenndruck Armatur PN: 40
Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Werkstoff Schrauben: hochlegierter Stahl rostfrei
Anschluss Armatur: 1/2 NPT
Mediumsdruck: 0
Werkstoffnummer Schraube: 14301
Durchfluss Kv: 2.5 MQH
Werkstoffnummer Gehäuse: CW617N
Druckdifferenz: 0 PSI
Max. Viskosität: 22 22S

Hinweise

Der kv-Wert gibt den Wasserdurchfluss durch ein Ventil in Liter pro Minute bei einem Druck von knapp 1 Bar und einer Wassertemperatur im Bereich von 5 - 30 °C an. Der QNn-Wert ist die Maßangabe für Gase in Liter pro Minute.
