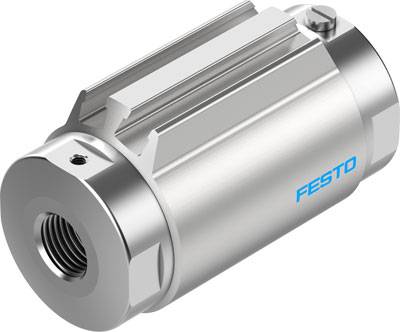

FESTO Quetschventil 4748312 VZQA-C-M22C-6-GG-ALALE-4 5.57 bis 6 bar 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
345,53 €
3
2% = 8,42 €
337,11 €
5
3% = 11,23 €
334,30 €
10
4% = 14,03 €
331,50 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (345,53 € / Stück)
345,53 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Anschluss Armatur: G1/4
- Anschluss Steuerhilfsluft 12: M3
- Befestigungsart: Leitungseinbau
- Berstdruck: 232 psi
- Betätigungsart: pneumatisch
- Betriebsdruck: 50.75 - 87 psi
- Betriebsdruck Mpa: 0.35 - 0.6 MPa
- Dichtprinzip: weich
- Durchfluss Kv: 0.7 m3/h
- Einbaulage: beliebig
- Konstruktiver Aufbau: Quetschventil pneumatisch betätigt
- LABS-Konformität: VDMA24364-Zone III
- Lagertemperatur: 6 - 8 °C
- Lebensmitteltauglichkeit: siehe erweiterte Werkstoffinformation
- Max. Viskosität: 4000 mm2/s
- Medium: Wasser - Druckluft nach ISO 8573-1:2010 [-:-:1]
- Mediumsdruck: 0 - 4 bar
- Mediumsdruck psi: 0 - 58 psi
- Mediumstemperatur: -5 - 100 °C
- Nenndruck Armatur: 10
- Nennweite DN: 6
- Produktgewicht: 137 g
- Rückstellart: mechanische Feder
- Schaltzeit aus: 125 ms
- Schaltzeit ein: 125 ms
- Steuerart: fremdgesteuert
- Steuermedium: Druckluft nach ISO 8573-1:2010 [7:4:1]
- Strömungsrichtung: reversibel
- Umgebungstemperatur: -5 - 60 °C
- Ventilfunktion: 2/2 geschlossen monostabil
- Werkstoff Absperrelement: EPDM
- Werkstoff Dichtungen: FPM
- Werkstoff Gehäuse: Aluminium-Knetlegierung
- Werkstoff Gehäusedeckel: Aluminium-Knetlegierung
- Werkstoff Schale: PPS
- Werkstoffhinweis: RoHS konform
- Produkt-Art
Quetschventil
- Ausführung
Quetschventil pneumatisch betätigt
- Herst.-Teilenr.
4748312
- Betriebsdruck (max.)
6 bar
- Betriebsdruck (min.)
5.57 bar
- Betriebsdruck-Bereich
5.57 bis 6 bar
- kv-Wert
0.7 m³/h
- Gehäusematerial
Aluminium-Knetlegierung
- Medium
Wasser
Druckluft
- Dichtungsmaterial
FPM
- Nennweite
6
- Betätigung
pneumatisch
Dokumente & Downloads
Datenblatt
Datenblatt 2802034 FESTO Quetschventil 4748312 VZQA-C-M22C-6-GG-ALALE-4 5.57 bis 6 bar 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2802034 FESTO Quetschventil 4748312 VZQA-C-M22C-6-GG-ALALE-4 5.57 bis 6 bar 1 St.
Beschreibung
Quetschventil VZQA-C-M22C-6-GG-ALALE-4 Konstruktiver Aufbau=Quetschventil pneumatisch betätigt, Betätigungsart=pneumatisch, Dichtprinzip=weich, Einbaulage=beliebig, Befestigungsart=Leitungseinbau
