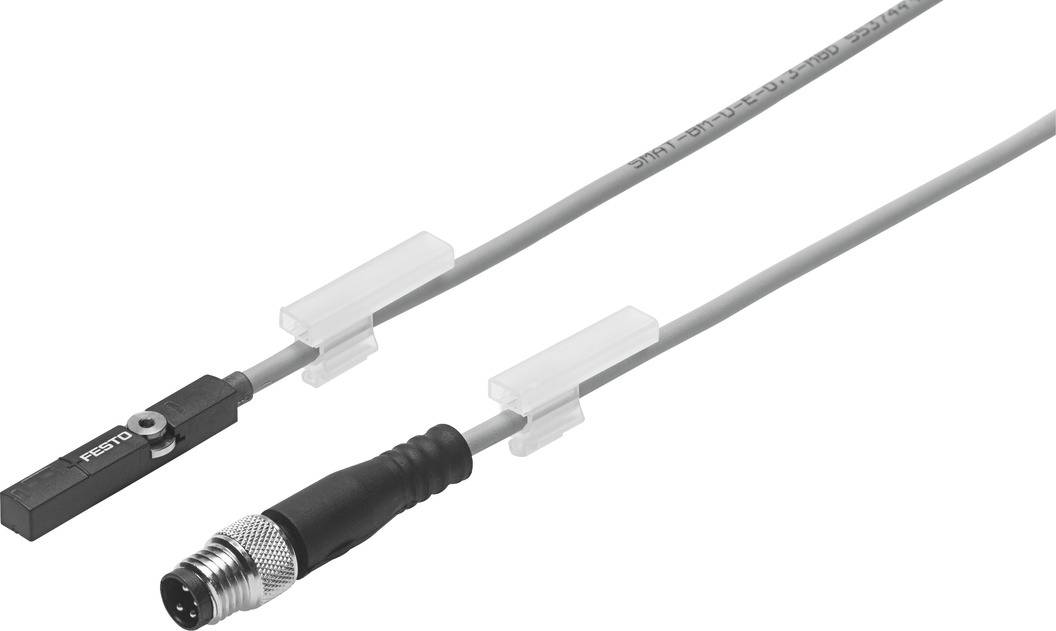

Festo SMAT-8M-U-E-0,3-M8D Positions-Transmitter
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Positions-Transmitter
Betriebsspannung min.
15 V/DC
Betriebsspannung max.
30 V/DC
Typ
SMAT-8M-U-E-0,3-M8D
Inhalt
1 St.
Datenblatt (PDF)
15 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt
103,66 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Technische Daten
- Mit integrierter Signalverarbeitung, analogen elektrischen Ausgängen und optischer Betriebszustandsanzeige. Wird in der T-Nut montiert
- Gewicht: 10 g
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Produkt-Art
Positions-Transmitter
- Typ
SMAT-8M-U-E-0,3-M8D
- Inhalt
1 St.
- Betriebsspannung
30 V/DC
- Betriebsspannung min.
15 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
15 - 30 V/DC
- Besonderheiten
ölbeständig
- Ausgänge
Analog
- Auflösung
0.05 mm
- Anschluss
M8
- Kabellänge
30.00 cm
IP65
IP68
- Min. Temperatur
-25 °C
- Max. Temperatur
+75 °C
- Anschluss
Kabel mit Stecker
- Gewinde-Typ Anschlussseite
M8
- Herst.-Teilenr.
553744
- Mantelmaterial
TPE-U(PUR)
- Nennspannung
30 V
- Polzahl
4
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1944412 Festo SMAT-8M-U-E-0,3-M8D Positions-Transmitter
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1944412 Festo SMAT-8M-U-E-0,3-M8D Positions-Transmitter
Beschreibung
Positions-Transmitter SMAT-8M-U-E-0,3-M8DLABS-Konformität: VDMA24364-B2-LEinbaulage: beliebigBauform: für T-NutUmgebungstemperatur: -40Werkstoff-Hinweis: RoHS konformEignung zur Produktion von Li-Ionen Batterien: Geeignet für Batterieproduktion mit reduzierten Cu/Zn/Ni Werten (F1a)Produktgewicht: 9.5 GWerkstoff Gehäuse: PA-verstärktBefestigungsart: festgeschraubtSymbol: 992260Schutzart: IP65Zulassung: RCM MarkCE-Zeichen siehe Konformitätserklärung: nach EU-EMV-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMVMessgröße: PositionElektrischer Anschluss 1, Anschlussart: Kabel mit SteckerElektrischer Anschluss 1, Anschlusstechnik: M8x1 A-codiert nach EN 61076-2-104Kabellänge: 0.3 MWerkstoff Kabelmantel: TPE-U(PUR)Werkstoff Steckkontakte: Kupfer-Legierung vergoldetAnwendungshinweis: Betriebsspannungsbereich DC: 15Kurzschlussfestigkeit: jaElektrischer Anschluss 1, Anzahl Pole/Adern: 4Elektrischer Anschluss 1, Befestigungsart: SchraubverriegelungElektrischer Anschluss 1, Anschlussbild: 991171Leitungseigenschaft: energiekettentauglich/ robotertauglichPrüfbedingungen Leitung: Biegewechselfestigkeit: nach Festo NormUmgebungstemperatur bei beweglicher Kabelverlegung: -20Farbe Kabelmantel: grauReinraumtauglichkeit, gemessen nach ISO 14644-14: Statisch installiertes Element, keine sinnvolle Bewertung möglich nach ISO 14644-1Messprinzip: magnetisch HallWiederholgenauigkeit: 0.2 MMÜberlastfestigkeit: vorhandenRestwelligkeit: 0,1Verpolungsschutz: für alle elektrischen AnschlüsseAbgangsrichtung Anschluß: längsZertifikat ausstellende Stelle: UL E232949Leerlaufstrom: 12 MAElektrischer Anschluss 1, kompatible Befestigungsart: Kompatibel mit Schraubverriegelung drehbar/nicht drehbarWerkstoff Schraubverriegelung: Messing, vernickeltAusgangssignal: analogAnalogausgang: 0 - 10 V
