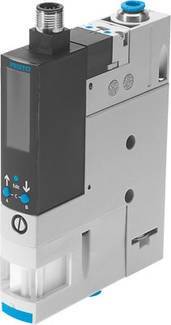

FESTO Vakuumsaugdüse OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, Schalldämpfer Nennweite (Details) 2 mm Gehäusemateri
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
655,26 €
3
2% = 15,97 €
639,29 €
5
3% = 21,29 €
633,97 €
10
4% = 26,61 €
628,65 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (655,26 € / Stück)
655,26 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Anzeigeart: LED
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- mit Innengewinde
- mit Zubehör
- Belüftungszeit bei Nennbetriebsdruck: 0,2 s
- Betriebsdruck: 2 ... 8 bar
- Betriebsdruck für max. Vakuum: 5,3 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Betriebsspannungsbereich DC: 20,4 ... 27,6 V
- -Zeichen (siehe Konformitätserklärung): nach EU-EMV-Richtlinie
- Druckmessbereich: -1 ... 0 bar
- Einbaulage: beliebig
- Einschaltdauer: 1
- Einstellbereich Schwellwerte: -1 ... 0 bar
- Einstellmöglichkeiten: Teach-In
- Ejektorcharakteristik: hohes Vakuum
- Standard
- Elektrischer Anschluss: Stecker
- M12x1
- 5-polig
- Filterfeinheit: 40 µm
- Genauigkeit FS: 0,5 %FS
- Handhilfsbetätigung: tastend
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Hysterese: 0,02 bar
- Induktive Schutzbeschaltung: angepasst auf MZ-, MY-, ME-Spulen
- Integrierte Funktion: Abwurfimpulsventil elektrisch
- Drossel
- Einschaltventil elektrisch
- Filter
- Rückschlagventil
- Schalldämpfer offen
- Vakuumschalter
- Isolationsspannung: 50 V
- KC-Zeichen: KC-EMV
- Konstruktiver Aufbau: modular
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Kurzschlussfestigkeit: ja
- Leerlaufstrom: < 80 mA
- Max. Anziehdrehmoment: 0,8 Nm mit Innengewinde
- 2,5 Nm mit Durchgangsbohrung
- Max. Ausgangsstrom: 100 mA
- Max. Saugvolumenstrom gegen Atmosphäre: 86,5 l/min
- Max. Vakuum: 0.93
- Mediumstemperatur: 0 ... 50 °C
- Messgröße: Relativdruck
- Messprinzip: piezoresistiv
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 2 mm
- Pneumatischer Anschluss 1: QS-8
- Pneumatischer Anschluss 3: Schalldämpfer integriert
- Produktgewicht: 390 g
- Rastermaß: 20 mm
- Relative Luftfeuchtigkeit: 5 - 85 %
- Reststrom: 0,1 mA
- Schalldruckpegel bei Nennbetriebsdruck: 74 dB(A)
- Schaltausgang: PNP
- Schalteingang nach Norm: IEC 61131-2
- Schaltelementfunktion: Schließer
- Schaltfunktion: Schwellwert-Komparator
- Schwellwert mit fester Hysterese
- Schaltlogik Eingänge: PNP (plusschaltend)
- Schaltstellungsanzeige: LED
- Schaltzustandsanzeige: optisch
- Schutzart: IP65
- Schutzklasse: III
- Spannungsfall: <= 1,5 V
- Spulenkennwerte: 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 W
- Stoßspannungsfestigkeit: 0,8 kV
- Überlastfestigkeit: vorhanden
- Umgebungstemperatur: 0 ... 50 °C
- Vakuumanschluss: QS-8
- Ventilfunktion: geschlossen
- Verpolungsschutz: für alle elektrischen Anschlüsse
- Verschmutzungsgrad: 3
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Filter: Gewebe
- PA
- Sinterstahl
- Werkstoff Filtergehäuse: PA-verstärkt
- Werkstoff Gehäuse: Aluminium-Druckguss
- PA-verstärkt
- Werkstoff Hohlschraube: Aluminium-Knetlegierung
- Werkstoff Regulierschraube: Stahl
- Werkstoff Schalldämpfer: Aluminium-Knetlegierung
- PU-Schaum
- Werkstoff Schrauben: Stahl
- Werkstoff Steckergehäuse: Messing, vernickelt
- Werkstoff Steckkontakte: Messing, vergoldet
- Werkstoff Stifte: Stahl
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoff Tastenfeld: PA-verstärkt
- Werkstoff Verschraubung: Messing, vernickelt
- Werkstoff Winkel: Edelstahl
- Werkstoffhinweis: LABS-haltige Stoffe enthalten
- RoHS konform
- Wiederholbarkeit Schaltwert FS: 0,6 %
- Zulassung: RCM Mark
- c UL us - Listed (OL)
- Betriebs-Medium
Druckluft
- Produkt-Art
Vakuumsaugdüse
- Betriebsspannung
27.6 V/DC
- Gehäusematerial
Aluminium Druckguss
PA
- Anschluss
QS-8
Schalldämpfer
- Max. Durchfluss
86.5 l/min
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
0 bis 50 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
50 °C
- Stromaufnahme
< 80 mA
- Stromleistungsaufnahme
2.55 W
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Herst.-Teilenr.
8023699
- Betriebsdruck (min.)
2 bar
- Betriebsspannung max.
27.6 V/DC
- Betriebsspannung min.
20.4 V/DC
- Dichtungsmaterial
NBR
- Funktion
geschlossen
- Gewicht
390 g
- Medien-Temperatur Bereich
0 bis 50 °C
- Max. Medien-Temperatur
50 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
2 mm
- Besonderheiten
elektrisch betätigt
- Schaltelementfunktion
Schließer
IP65
- Max. Umgebungstemperatur
+50 °C
- Min. Umgebungstemperatur
0 °C
- Wirkungsweise
Ruhestellung geschlossen
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204830 FESTO Vakuumsaugdüse OVEM-20-H-B-QO-CE N-1P 8023699 27.6 V/DC QS-8, Schalldämpfer Nennweite (Details) 2 mm Gehäusemateri
Beschreibung
Vakuumsaugdüse OVEM-20-H-B-QO-CE-N-1PBetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-Zone IIIPneumatischer Anschluss 1: QS-8Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 371 GWerkstoff Gehäuse: Aluminium-DruckgussMediumstemperatur: 0Ventilfunktion: geschlossenBefestigungsart: mit DurchgangsbohrungBetriebsdruck: 2Symbol: 992094Werkstoff Dichtungen: NBRWerkstoff Regulierschraube: StahlWerkstoff Stifte: StahlKonstruktiver Aufbau: modularSchutzart: IP65Handhilfsbetätigung: tastendEinschaltdauer: 1Spulenkennwerte: 24 V DC: Niederstromphase 0,3 W, Hochstromphase 2,55 WPneumatischer Anschluss 3: Schalldämpfer integriertZulassung: RCM MarkCE-Zeichen siehe Konformitätserklärung: nach EU-EMV-RichtlinieUKCA-Zeichen siehe Konformitätserklärung: nach UK Vorschriften für EMVMessgröße: RelativdruckSchaltausgang: PNPSchaltfunktion: Schwellwert-KomparatorSchaltelementfunktion: SchließerElektrischer Anschluss: 5-poligEinstellmöglichkeiten: Teach-InIsolationsspannung: 50 VVerschmutzungsgrad: 3Werkstoff Steckkontakte: Messing, vergoldetMax. Anziehdrehmoment: 0,8 Nm mit InnengewindeWerkstoff Hohlschraube: Aluminium-KnetlegierungSchaltstellungsanzeige: LEDRastermaß: 20 MMBetriebsspannungsbereich DC: 46132Nennweite Lavaldüse: 2 MMEjektorcharakteristik: hohes VakuumIntegrierte Funktion: Abwurfimpulsventil elektrischMax. Vakuum: 93 %Vakuumanschluss: QS-8Max. Ausgangsstrom: 100 MAKurzschlussfestigkeit: jaSchaltzustandsanzeige: optischEinstellbereich Schwellwerte: -1Werkstoff Winkel: EdelstahlFilterfeinheit: 40 MIMWerkstoff Schrauben: StahlWerkstoff Filter: GewebeStoßspannungsfestigkeit: 0.8 KVMessprinzip: piezoresistivHysterese: 0.02 BARSpannungsfall: 1.5 VInduktive Schutzbeschaltung: angepasst auf MZ-, MY-, ME-SpulenReststrom: 0.1 MAÜberlastfestigkeit: vorhandenVerpolungsschutz: für alle elektrischen AnschlüsseNennbetriebsdruck: 6 BARRelative Luftfeuchtigkeit: 5 - 85 %Druckmessbereich: -1Leerlaufstrom: 80 MAWerkstoff Steckergehäuse: Messing, vernickeltBauart Schalldämpfer: offenBelüftungszeit bei Nennbetriebsdruck: 0.2 SWerkstoff Fangdüse: POMWerkstoff Filtergehäuse: PA-verstärktWerkstoff Schalldämpfer: Aluminium-KnetlegierungWerkstoff Strahldüse: Aluminium-KnetlegierungAnzeigeart: LEDKC-Zeichen: KC-EMVBetriebsdruck für max. Vakuum: 5.3 BARMax. Saugvolumenstrom gegen Atmosphäre: 86.5 L2Werkstoff Verschraubung: Messing, vernickeltSchalldruckpegel bei Nennbetriebsdruck: 74 DBAGenauigkeit in ± % FS: 0.5 YUQWerkstoff Tastenfeld: PA-verstärktWiederholbarkeit Schaltwert FS: 0.6 %Schutzklasse: IIISchalteingang nach Norm: IEC 61131-2Schaltlogik Eingänge: PNP (plusschaltend)
