FESTO Vakuumsaugdüse VAD-1/4 9394 G 1/4 Nennweite (Details) 1 mm Gehäusematerial Aluminium Druckguss kaufen

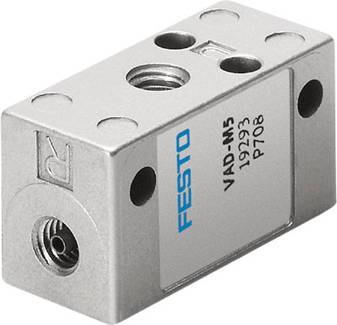

Silbernes Festo-Bauteil 'VAD-M5' mit mehreren Anschlüssen, geeignet für pneumatische Anwendungen.

Abbildung ähnlich

Lieferung Mo., 19. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (100,83 € / Stück)

100,83 €

zzgl. MwSt.

Kostenfreier Versand

nur 14,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Technische Daten

Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 1,5 ... 10 bar
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Einbaulage: beliebig
Ejektorcharakteristik: hohes Vakuum
Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau: T-Form
Max. Vakuum: 0.8
Mediumstemperatur: -20 ... 80 °C
Nennweite Lavaldüse: 1 mm
Pneumatischer Anschluss 1: G1/4
Pneumatischer Anschluss 3: G1/4
Umgebungstemperatur: -20 ... 80 °C
Vakuumanschluss: G1/4
Werkstoff Gehäuse: Aluminium-Druckguss
Werkstoffhinweis: Kupfer- und PTFE-frei

Betriebs-Medium: Druckluft

Produkt-Art: Vakuumsaugdüse

Gehäusematerial: Aluminium Druckguss

Anschluss: G 1/4

Betriebsdruck (max.): 10 bar

Betriebstemperatur: -20 bis 80 °C

Min. Betriebstemperatur: -20 °C

Max. Betriebstemperatur: 80 °C

Gewinde-Maß: G1/4 Zoll

Ausführung: VAD-1/4

Herst.-Teilenr.: 9394

Betriebsdruck (min.): 1.5 bar

Gewicht: 90 g

Medien-Temperatur Bereich: -20 bis 80 °C

Max. Medien-Temperatur: 80 °C

Min. Medien-Temperatur: -20 °C

Medium: Druckluft

Nennweite: 1 mm

Besonderheiten: P-Anschluss G 1/4

Steuerdruck (max.): 10 bar

Steuerdruck (min.): 1.5 bar

Max. Umgebungstemperatur: +80 °C

Min. Umgebungstemperatur: -20 °C

UKCA: nicht relevant

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 2203617 FESTO Vakuumsaugdüse VAD-1/4 9394 G 1/4 Nennweite (Details) 1 mm Gehäusematerial Aluminium Druckguss

Beschreibung

Vakuumsaugdüse VAD-1/4

Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: G1/4
Einbaulage: beliebig
Umgebungstemperatur: -20
Werkstoff Gehäuse: Aluminium-Druckguss
Mediumstemperatur: -20
Befestigungsart: mit Durchgangsbohrung
Betriebsdruck: 21.75
Symbol: 991482
Konstruktiver Aufbau: T-Form
Pneumatischer Anschluss 3: G1/4
Nennweite Lavaldüse: 1 MM
Ejektorcharakteristik: hohes Vakuum
Max. Vakuum: 80 %
Vakuumanschluss: G1/4
