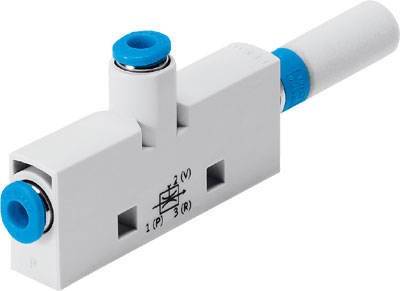

FESTO Vakuumsaugdüse VN-05-H-T3-PQ2-VQ2-RO1 193488 QS-6, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM D
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
38,17 €
3
3% = 1,25 €
36,92 €
5
4% = 1,66 €
36,51 €
10
5% = 2,07 €
36,10 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (38,17 € / Stück)
38,17 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- mit Zubehör
- Belüftungszeit bei Nennbetriebsdruck: 4,8 s
- Betriebsdruck: 1 ... 8 bar
- Betriebsdruck für max. Saugvolumenstrom: 2,1 bar
- Betriebsdruck für max. Vakuum: 4,5 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Ejektorcharakteristik: hohes Vakuum
- Standard
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Integrierte Funktion: Schalldämpfer offen
- Konstruktiver Aufbau: T-Form
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Anziehdrehmoment: 0,5 Nm
- Max. Saugvolumenstrom gegen Atmosphäre: 6,2 l/min
- Max. Vakuum: 0.88
- Mediumstemperatur: 0 ... 60 °C
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 0,45 mm
- Pneumatischer Anschluss 1: QS-6
- Pneumatischer Anschluss 3: Schalldämpfer offen
- Produktgewicht: 24 g
- Rastermaß: 14 mm
- Schalldruckpegel bei Nennbetriebsdruck: 53 dB(A)
- Umgebungstemperatur: 0 ... 60 °C
- Vakuumanschluss: QS-6
- Werkstoff Anschlussgewinde: Messing vernickelt
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Gehäuse: POM-verstärkt
- Werkstoff Schalldämpfer: PE
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoff Verschraubung: Messing
- vernickelt
- Werkstoffhinweis: Kupfer- und PTFE-frei
- RoHS konform
- Betriebs-Medium
Druckluft
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
POM
- Anschluss
QS-6
Schalldämpfer
- Max. Durchfluss
6.2 l/min
- Betriebsdruck (max.)
8 bar
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Herst.-Teilenr.
193488
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
NBR
- Gewicht
24 g
- Medien-Temperatur Bereich
0 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
0.45 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204087 FESTO Vakuumsaugdüse VN-05-H-T3-PQ2-VQ2-RO1 193488 QS-6, Schalldämpfer Nennweite (Details) 0.45 mm Gehäusematerial POM D
Beschreibung
Vakuumsaugdüse VN-05-H-T3-PQ2-VQ2-RO1Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-B1/B2-LPneumatischer Anschluss 1: QS-6Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 24 GWerkstoff Gehäuse: POM-verstärktMediumstemperatur: 0Befestigungsart: mit DurchgangsbohrungBetriebsdruck: 1Symbol: 991489Werkstoff Dichtungen: NBRKonstruktiver Aufbau: T-FormPneumatischer Anschluss 3: Schalldämpfer offenMax. Anziehdrehmoment: 0.5 NMRastermaß: 14 MMNennweite Lavaldüse: 0.45 MMEjektorcharakteristik: hohes VakuumIntegrierte Funktion: Schalldämpfer offenMax. Vakuum: 88 %Vakuumanschluss: QS-6Werkstoff Anschlussgewinde: Messing vernickeltNennbetriebsdruck: 6 BARBauart Schalldämpfer: offenBelüftungszeit bei Nennbetriebsdruck: 4.8 SWerkstoff Fangdüse: POMWerkstoff Schalldämpfer: PEWerkstoff Strahldüse: Aluminium-KnetlegierungBetriebsdruck für max. Saugvolumenstrom: 2.1 BARBetriebsdruck für max. Vakuum: 4.5 BARMax. Saugvolumenstrom gegen Atmosphäre: 6.2 L2Werkstoff Verschraubung: MessingSchalldruckpegel bei Nennbetriebsdruck: 53 DBA
