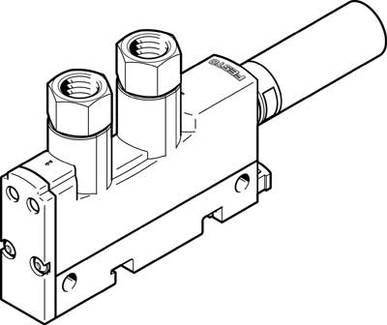

FESTO Vakuumsaugdüse VN-07-L-T3-PI4-VI4-RO1-A 532633 G 1/8, Schalldämpfer Nennweite (Details) 0.70 mm Gehäusematerial PA
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
108,67 €
3
3% = 3,01 €
105,66 €
5
4% = 4,01 €
104,66 €
10
5% = 5,01 €
103,66 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (108,67 € / Stück)
108,67 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- mit Hutschiene
- mit Zubehör
- Belüftungszeit bei Nennbetriebsdruck: 0,79 s
- Betriebsdruck: 1 ... 8 bar
- Betriebsdruck für max. Saugvolumenstrom: 4 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Ejektorcharakteristik: Standard
- hohes Saugvolumen
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Integrierte Funktion: Abwurfimpulsventil pneumatisch
- Schalldämpfer offen
- Konstruktiver Aufbau: T-Form
- Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Max. Anziehdrehmoment: 0,5 Nm
- Max. Saugvolumenstrom gegen Atmosphäre: 30,9 l/min
- Mediumstemperatur: 0 ... 60 °C
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 0,7 mm
- Pneumatischer Anschluss 1: G1/8
- Pneumatischer Anschluss 3: Schalldämpfer offen
- Produktgewicht: 50 g
- Rastermaß: 14 mm
- Reinigungsempfehlung: Seifenlauge
- Schalldruckpegel bei Nennbetriebsdruck: 64 dB(A)
- Umgebungstemperatur: 0 ... 60 °C
- Vakuumanschluss: G1/8
- Werkstoff Anschlussgewinde: Aluminium-Knetlegierung eloxiert
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Gehäuse: PA-verstärkt
- POM-verstärkt
- Werkstoff Schalldämpfer: PE
- Werkstoff Schrauben: Stahl
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoffhinweis: Kupfer- und PTFE-frei
- RoHS konform
- Betriebs-Medium
Druckluft
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
PA
POM
- Anschluss
G 1/8
Schalldämpfer
- Max. Durchfluss
30.9 l/min
- Betriebsdruck (max.)
8 bar
- Gewinde-Maß
G 1/8 Zoll
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 2 - mäßige Korrosionsbeanspruchung
- Herst.-Teilenr.
532633
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
NBR
- Gewicht
50 g
- Medien-Temperatur Bereich
0 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
0.70 mm
- Besonderheiten
P-Anschluss G 1/8
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204253 FESTO Vakuumsaugdüse VN-07-L-T3-PI4-VI4-RO1-A 532633 G 1/8, Schalldämpfer Nennweite (Details) 0.70 mm Gehäusematerial PA
Beschreibung
Vakuumsaugdüse VN-07-L-T3-PI4-VI4-RO1-ABetriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-B1/B2-LPneumatischer Anschluss 1: G1/8Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 2 - mäßige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 50 GWerkstoff Gehäuse: PA-verstärktMediumstemperatur: 0Befestigungsart: mit DurchgangsbohrungBetriebsdruck: 1Symbol: 992043Werkstoff Dichtungen: NBRKonstruktiver Aufbau: T-FormPneumatischer Anschluss 3: Schalldämpfer offenMax. Anziehdrehmoment: 0.5 NMRastermaß: 14 MMNennweite Lavaldüse: 0.7 MMEjektorcharakteristik: StandardIntegrierte Funktion: Abwurfimpulsventil pneumatischVakuumanschluss: G1/8Werkstoff Schrauben: StahlWerkstoff Anschlussgewinde: Aluminium-Knetlegierung, eloxiertNennbetriebsdruck: 6 BARBauart Schalldämpfer: offenBelüftungszeit bei Nennbetriebsdruck: 0.79 SWerkstoff Fangdüse: POMWerkstoff Schalldämpfer: PEWerkstoff Strahldüse: Aluminium-KnetlegierungBetriebsdruck für max. Saugvolumenstrom: 4 BARMax. Saugvolumenstrom gegen Atmosphäre: 30.9 L2Schalldruckpegel bei Nennbetriebsdruck: 64 DBAReinigungsempfehlung: Seifenlauge
