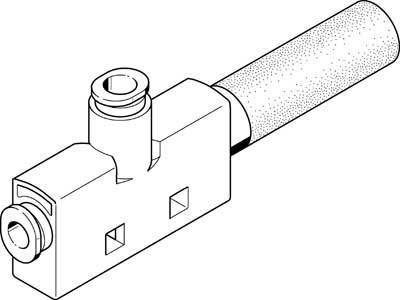

FESTO Vakuumsaugdüse VN-14-L-T4-PQ2-VQ3-RO2 547710 QS-6, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial POM Di
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
57,01 €
3
3% = 1,58 €
55,43 €
5
4% = 2,11 €
54,90 €
10
5% = 2,63 €
54,38 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (57,01 € / Stück)
57,01 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- mit Zubehör
- Belüftungszeit bei Nennbetriebsdruck: 0,25 s
- Betriebsdruck: 1 ... 8 bar
- Betriebsdruck für max. Saugvolumenstrom: 8 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Ejektorcharakteristik: hoher Saugvolumenstrom
- Standard
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Integrierte Funktion: Schalldämpfer offen
- Konstruktiver Aufbau: T-Form
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Anziehdrehmoment: 0,5 Nm
- Max. Saugvolumenstrom gegen Atmosphäre: 90 l/min
- Mediumstemperatur: 0 ... 60 °C
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 1,4 mm
- Pneumatischer Anschluss 1: QS-6
- Pneumatischer Anschluss 3: Schalldämpfer offen
- Produktgewicht: 36 g
- Rastermaß: 18 mm
- Schalldruckpegel bei Nennbetriebsdruck: 77 dB(A)
- Umgebungstemperatur: 0 ... 60 °C
- Vakuumanschluss: QS-8
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Gehäuse: POM-verstärkt
- Werkstoff Schalldämpfer: Aluminium-Druckguss
- POM
- PU-Schaum
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoff Verschraubung: Messing
- vernickelt
- Werkstoffhinweis: Kupfer- und PTFE-frei
- LABS-haltige Stoffe enthalten
- RoHS konform
- Betriebs-Medium
Druckluft
- Typ
547710
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
POM
- Anschluss
QS-6
Schalldämpfer
- Max. Durchfluss
90 l/min
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
0 bis 60 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Herst.-Teilenr.
547710
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
NBR
- Gewicht
36 g
- Medien-Temperatur Bereich
0 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
1.4 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
Ja
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204434 FESTO Vakuumsaugdüse VN-14-L-T4-PQ2-VQ3-RO2 547710 QS-6, Schalldämpfer Nennweite (Details) 1.4 mm Gehäusematerial POM Di
Beschreibung
Vakuumsaugdüse VN-14-L-T4-PQ2-VQ3-RO2Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-Zone IIIPneumatischer Anschluss 1: QS-6Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 36 GWerkstoff Gehäuse: POM-verstärktMediumstemperatur: 0Befestigungsart: mit DurchgangsbohrungBetriebsdruck: 1Symbol: 991489Werkstoff Dichtungen: NBRKonstruktiver Aufbau: T-FormPneumatischer Anschluss 3: Schalldämpfer offenMax. Anziehdrehmoment: 0.5 NMRastermaß: 18 MMNennweite Lavaldüse: 1.4 MMEjektorcharakteristik: hoher SaugvolumenstromIntegrierte Funktion: Schalldämpfer offenVakuumanschluss: QS-8Nennbetriebsdruck: 6 BARBauart Schalldämpfer: offenBelüftungszeit bei Nennbetriebsdruck: 0.25 SWerkstoff Fangdüse: POMWerkstoff Schalldämpfer: Aluminium-DruckgussWerkstoff Strahldüse: Aluminium-KnetlegierungBetriebsdruck für max. Saugvolumenstrom: 8 BARMax. Saugvolumenstrom gegen Atmosphäre: 90 L2Werkstoff Verschraubung: MessingSchalldruckpegel bei Nennbetriebsdruck: 77 DBA
