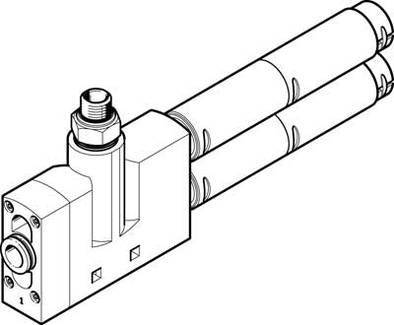

FESTO Vakuumsaugdüse VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, Schalldämpfer Nennweite (Details) 3 mm Gehäusematerial POM Dic
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
183,96 €
3
2% = 4,49 €
179,47 €
5
3% = 5,98 €
177,98 €
10
4% = 7,47 €
176,49 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (183,96 € / Stück)
183,96 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Bauart Schalldämpfer: offen
- Befestigungsart: mit Durchgangsbohrung
- mit Zubehör
- Belüftungszeit bei Nennbetriebsdruck: 0,1 s
- Betriebsdruck: 1 ... 8 bar
- Betriebsdruck für max. Saugvolumenstrom: 3 bar
- Betriebsdruck für max. Vakuum: 3,7 bar
- Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]
- Einbaulage: beliebig
- Ejektorcharakteristik: hohes Vakuum
- Standard
- Hinweis zum Betriebs- und Steuermedium: Geölter Betrieb nicht möglich
- Integrierte Funktion: Schalldämpfer offen
- Konstruktiver Aufbau: T-Form
- Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Max. Anziehdrehmoment: 0,8 Nm
- Max. Saugvolumenstrom gegen Atmosphäre: 186 l/min
- Max. Vakuum: 0.93
- Mediumstemperatur: 0 ... 60 °C
- Nennbetriebsdruck: 6 bar
- Nennweite Lavaldüse: 3 mm
- Pneumatischer Anschluss 1: QS-10
- Pneumatischer Anschluss 3: Schalldämpfer offen
- Produktgewicht: 189 g
- Rastermaß: 24 mm
- Schalldruckpegel bei Nennbetriebsdruck: 78 dB(A)
- Umgebungstemperatur: 0 ... 60 °C
- Vakuumanschluss: G1/4
- Werkstoff Anschlussgewinde: Aluminium-Knetlegierung
- Werkstoff Dichtungen: NBR
- Werkstoff Fangdüse: POM
- Werkstoff Gehäuse: POM-verstärkt
- Werkstoff Schalldämpfer: Aluminium-Druckguss
- POM
- PU-Schaum
- Werkstoff Strahldüse: Aluminium-Knetlegierung
- Werkstoff Verschraubung: Messing
- vernickelt
- Werkstoffhinweis: Kupfer- und PTFE-frei
- LABS-haltige Stoffe enthalten
- RoHS konform
- Betriebs-Medium
Druckluft
- Produkt-Art
Vakuumsaugdüse
- Gehäusematerial
POM
- Anschluss
QS-10
Schalldämpfer
- Max. Durchfluss
186 l/min
- Betriebsdruck (max.)
8 bar
- Betriebstemperatur
0 bis 60 °C
- Min. Betriebstemperatur
0 °C
- Max. Betriebstemperatur
60 °C
- Gewinde-Maß
G1/4 Zoll
- Ausführung
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
- Herst.-Teilenr.
526146
- Betriebsdruck (min.)
1 bar
- Dichtungsmaterial
NBR
- Gewicht
189 g
- Medien-Temperatur Bereich
0 bis 60 °C
- Max. Medien-Temperatur
60 °C
- Min. Medien-Temperatur
0 °C
- Medium
Druckluft
- Nennweite
3 mm
- Max. Umgebungstemperatur
+60 °C
- Min. Umgebungstemperatur
0 °C
- UKCA
nicht relevant
Dokumente & Downloads
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2204225 FESTO Vakuumsaugdüse VN-30-H-T6-PQ4-VA5-RO2 526146 QS-10, Schalldämpfer Nennweite (Details) 3 mm Gehäusematerial POM Dic
Beschreibung
Vakuumsaugdüse VN-30-H-T6-PQ4-VA5-RO2Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:4:4]Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb nicht möglichLABS-Konformität: VDMA24364-Zone IIIPneumatischer Anschluss 1: QS-10Einbaulage: beliebigKorrosionsbeständigkeitsklasse KBK: 1 - niedrige KorrosionsbeanspruchungUmgebungstemperatur: 0Werkstoff-Hinweis: RoHS konformProduktgewicht: 189 GWerkstoff Gehäuse: POM-verstärktMediumstemperatur: 0Befestigungsart: mit DurchgangsbohrungBetriebsdruck: 1Symbol: 991489Werkstoff Dichtungen: NBRKonstruktiver Aufbau: T-FormPneumatischer Anschluss 3: Schalldämpfer offenMax. Anziehdrehmoment: 0.8 NMRastermaß: 24 MMNennweite Lavaldüse: 3 MMEjektorcharakteristik: hohes VakuumIntegrierte Funktion: Schalldämpfer offenMax. Vakuum: 93 %Vakuumanschluss: G1/4Werkstoff Anschlussgewinde: Aluminium-KnetlegierungNennbetriebsdruck: 6 BARBauart Schalldämpfer: offenBelüftungszeit bei Nennbetriebsdruck: 0.1 SWerkstoff Fangdüse: POMWerkstoff Schalldämpfer: Aluminium-DruckgussWerkstoff Strahldüse: Aluminium-KnetlegierungBetriebsdruck für max. Saugvolumenstrom: 3 BARBetriebsdruck für max. Vakuum: 3.7 BARMax. Saugvolumenstrom gegen Atmosphäre: 186 L2Werkstoff Verschraubung: MessingSchalldruckpegel bei Nennbetriebsdruck: 78 DBA
