FESTO Winkelverbinder 186126 QSL-G1/2-16 Rohr-Ø: 16 mm Gewinde-Maß: G1/2" 1 St. kaufen

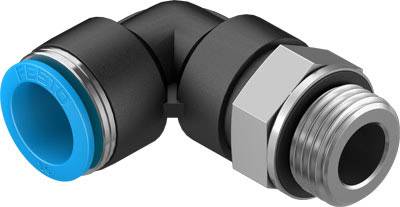

L-Form-Steckverbindung mit blauer Kappe und Gewinde, zur Verbindung von Rohren oder Schläuchen, auf weißem Hintergrund.

Datenblatt (PDF)

Sofort-Lieferung Mo., 12. Okt.

5 Stück (Nur solange der Vorrat reicht)

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (9,24 € / Stück)

9,24 €

zzgl. MwSt.

Nur noch 5 Stück verfügbar

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Winkelverbinder QSL-G1/2-16

Technische Daten

Betriebs-Medium: Druckluft nach ISO 8573-1:2010 [7:-:-]

Produkt-Art: Winkelverbinder

Rohr-Ø: 16 mm

Gewinde-Maß: G1/2"

Herst.-Teilenr.: 186126

Ausführung: QSL-G1/2-16

Betriebsdruck (max.): 6 bar

Min. Betriebsdruck: -0.95 bar

Material: PBT

Max. Umgebungstemperatur: 80 °C

Min. Umgebungstemperatur: -10 °C

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 1893514 FESTO Winkelverbinder 186126 QSL-G1/2-16 Rohr-Ø: 16 mm Gewinde-Maß: G1/2" 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1893514 FESTO Winkelverbinder 186126 QSL-G1/2-16 Rohr-Ø: 16 mm Gewinde-Maß: G1/2" 1 St.

Information

Information 1893514 FESTO Winkelverbinder 186126 QSL-G1/2-16 Rohr-Ø: 16 mm Gewinde-Maß: G1/2" 1 St.

Beschreibung

L-Steckverschraubung QSL-G1/2-16

Nennweite: 13 mm
Betriebsmedium: Druckluft nach ISO 8573-1:2010 [7:-:-]
Hinweis zum Betriebs-/Steuermedium: Geölter Betrieb möglich
LABS-Konformität: VDMA24364-B1/B2-L
Pneumatischer Anschluss 1: Außengewinde G1/2
Pneumatischer Anschluss 2: für Schlauch Außen-Ø 16 mm
Dichtungsart am Einschraubzapfen: Dichtring
Einbaulage: beliebig
Bauform: L-Form
Betriebsdruck kompletter Temperaturbereich: -13775
Hinweis zum Betriebsdruck: Wasser: max. 0,6 MPa bei max. 50 °C
Korrosionsbeständigkeitsklasse KBK: 1 - niedrige Korrosionsbeanspruchung
Umgebungstemperatur: -10
Nenn-Anziehdrehmoment: 26 NM
Toleranz zum Nenn-Anziehdrehmoment: ± 20 %
Werkstoff Einschraubzapfen: Messing vernickelt
Werkstoff-Hinweis: RoHS konform
Baugröße: Standard
Produktgewicht: 75 G
Werkstoff Gehäuse: PBT
Befestigungsart: Außensechskant SW25
Konstruktiver Aufbau: Push-Pull-Prinzip
Temperaturabhängiger Betriebsdruck: -13775
Farbe Lösering: blau
Werkstoff Lösering: POM
Werkstoff Schlauchdichtung: NBR
Werkstoff Schlauchklemmsegment: hochlegierter Stahl rostfrei
Schlaucheinstecktiefe: 24.1 MM
