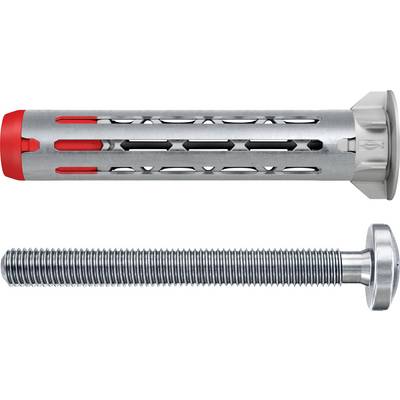

Ein Metallwandstecker mit einer roten Kappe und einem Gewindestift liegen parallel und zeigen Komponenten, die wahrscheinlich zur sicheren Befestigung im Bauwesen verwendet werden.

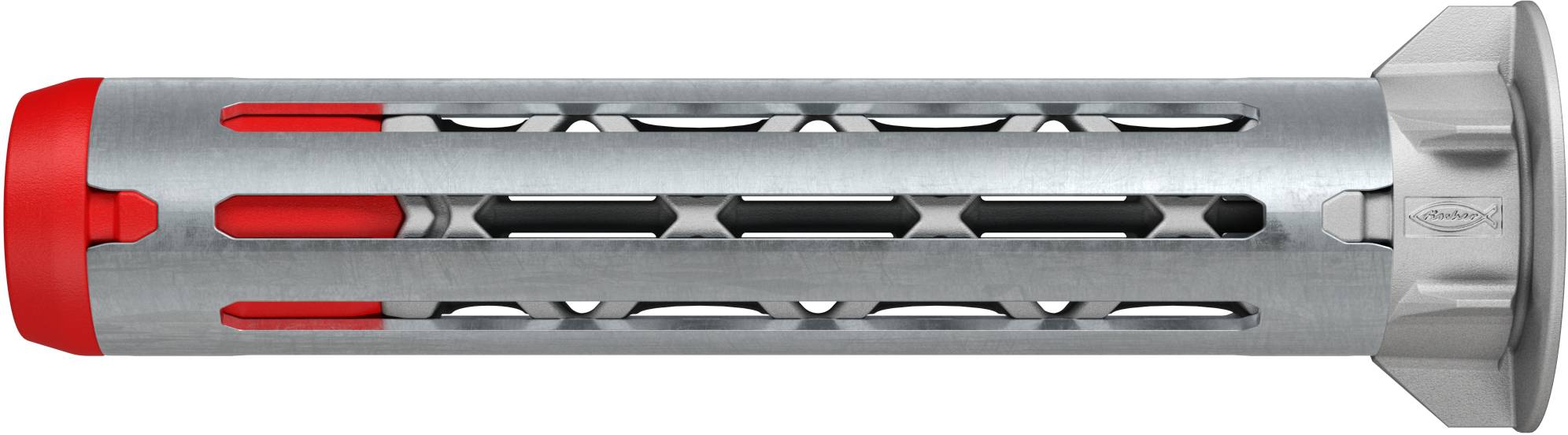

Ein Metalldehnungsanker mit einer roten Kunststoffspitze, entwickelt zum Befestigen von Gegenständen an Wänden. Der Anker verfügt über mehrere Schlitze und einen Knopf.

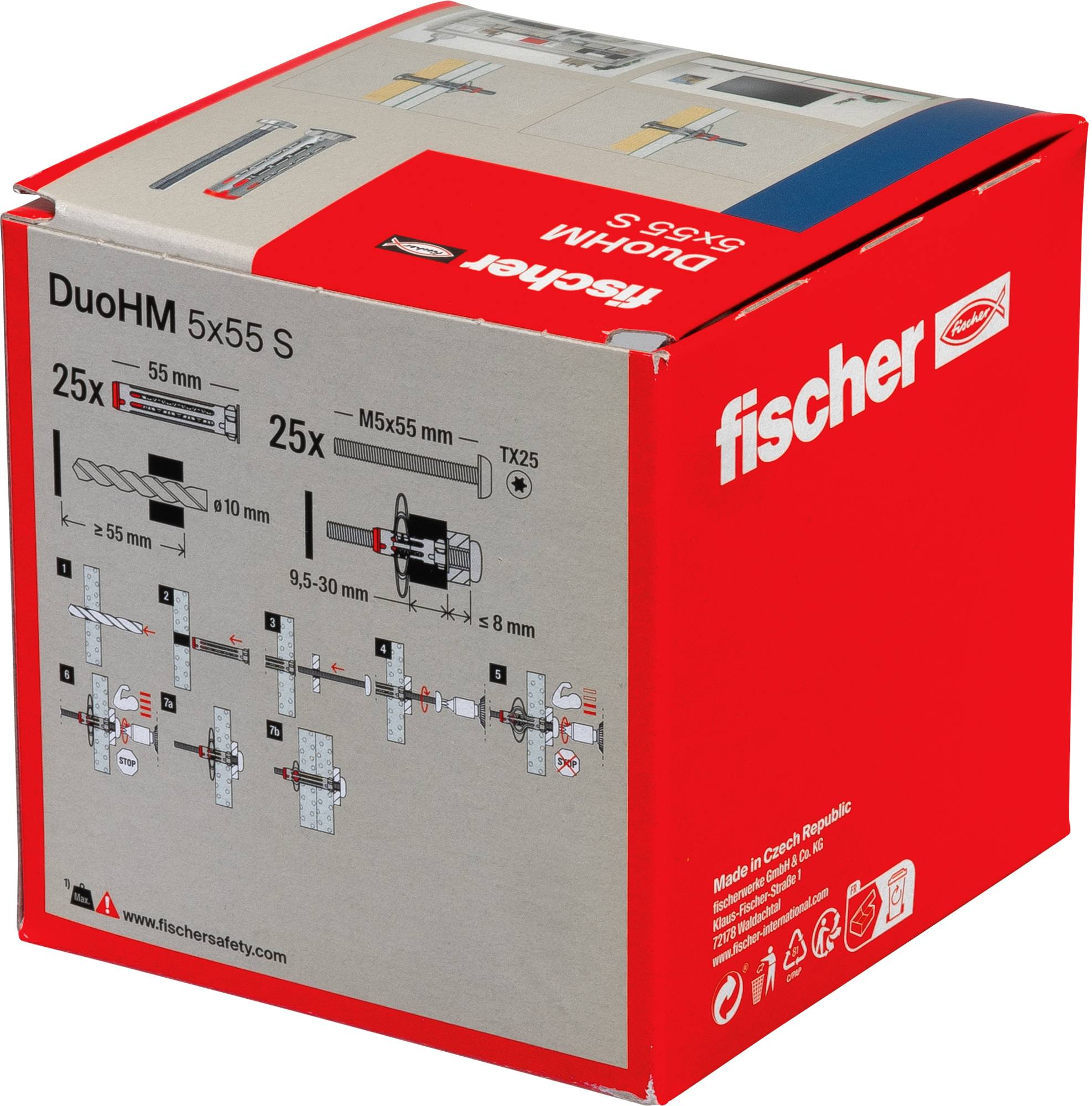

Die Verpackung zeigt Fischer DuoHM 5x55 S, enthält 25 Stück. Abgebildet sind Montageanweisungen und Details zu Dübel und Schrauben.

'Diagramm, das einen Wandanker mit einem Bolzen zeigt, mit einem roten Pfeil, der die Anzugsrichtung gegen eine Wandoberfläche anzeigt.'

Bild eines in eine Oberfläche eingeführten Bohrers, der einen Querschnitt zeigt. Ein roter Pfeil zeigt auf das Ende des Bohrers.

Eine Illustration, die ein manuelles Elektrowerkzeug zeigt, das falsch angewendet wird, mit einem Warnsymbol und dem Wort „STOPP", das eine Sicherheitsvorkehrung anzeigt.

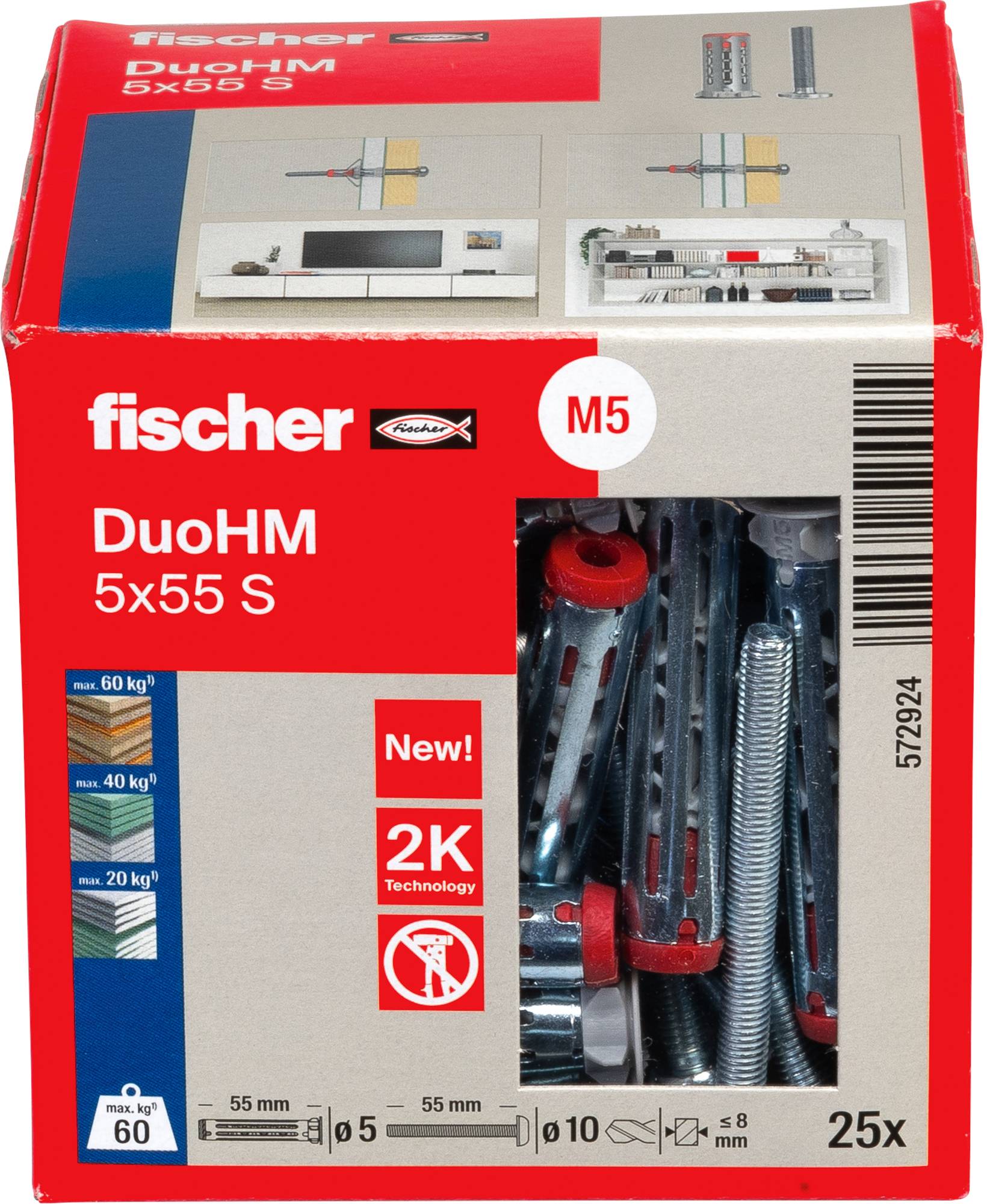

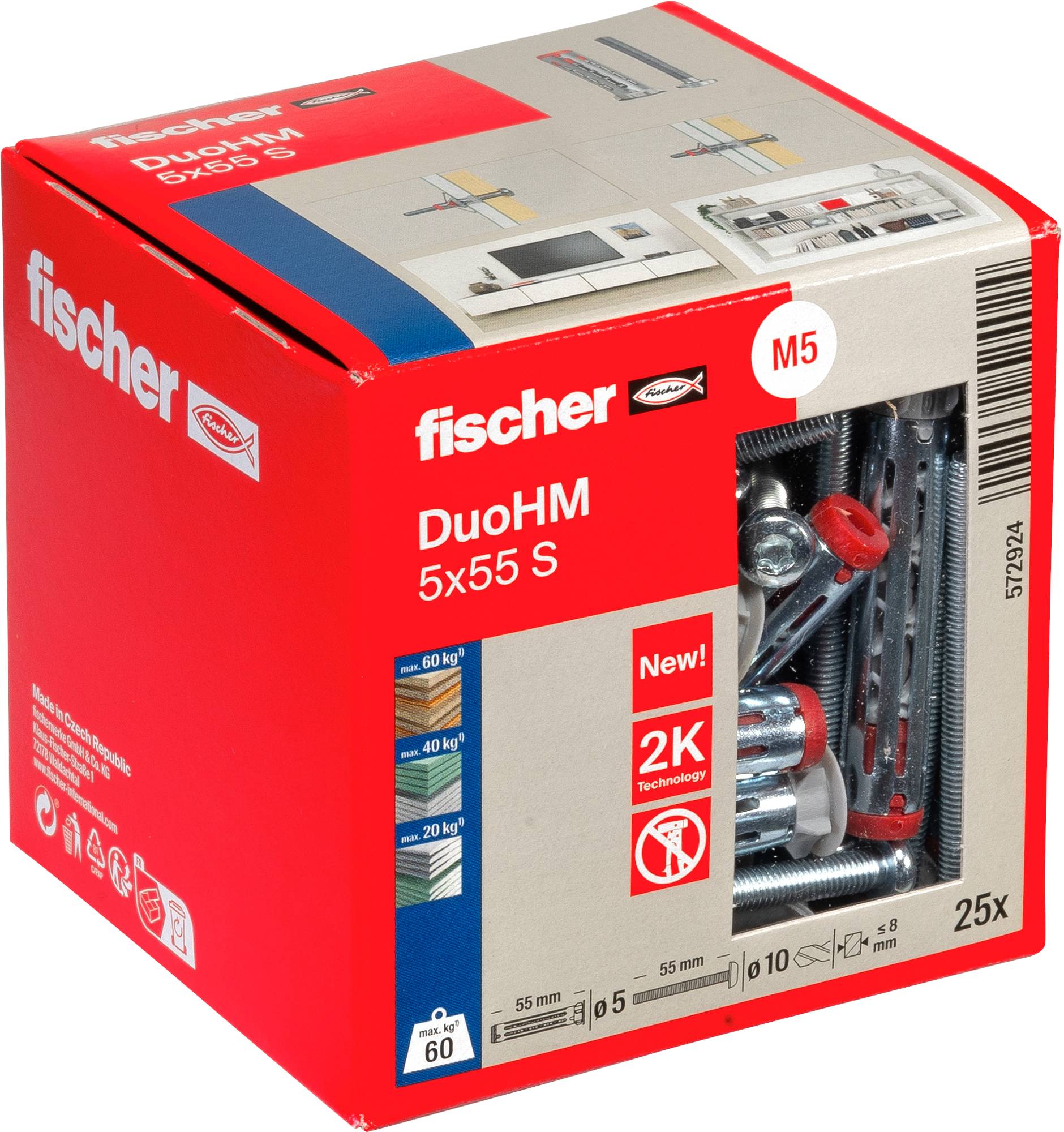

'Fischer DuoHM 5x55 S' Kasten mit Dübeln und Schrauben zum Befestigen, mit verschiedenen Anwendungen. Enthält 25 Stück mit technischen Spezifikationen.

Ein Bohrbit, der durch eine Wand geht, mit einem roten Pfeil, der die Richtung anzeigt. Ausschnitt zeigt eine Bohrpositionierung.

Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.-8

Illustration eines Schraubverdrehungsmechanismus mit einem 'STOPP'-Schild, das eine kraftvolle Aktion hervorhebt und vor Überanspannung warnt.

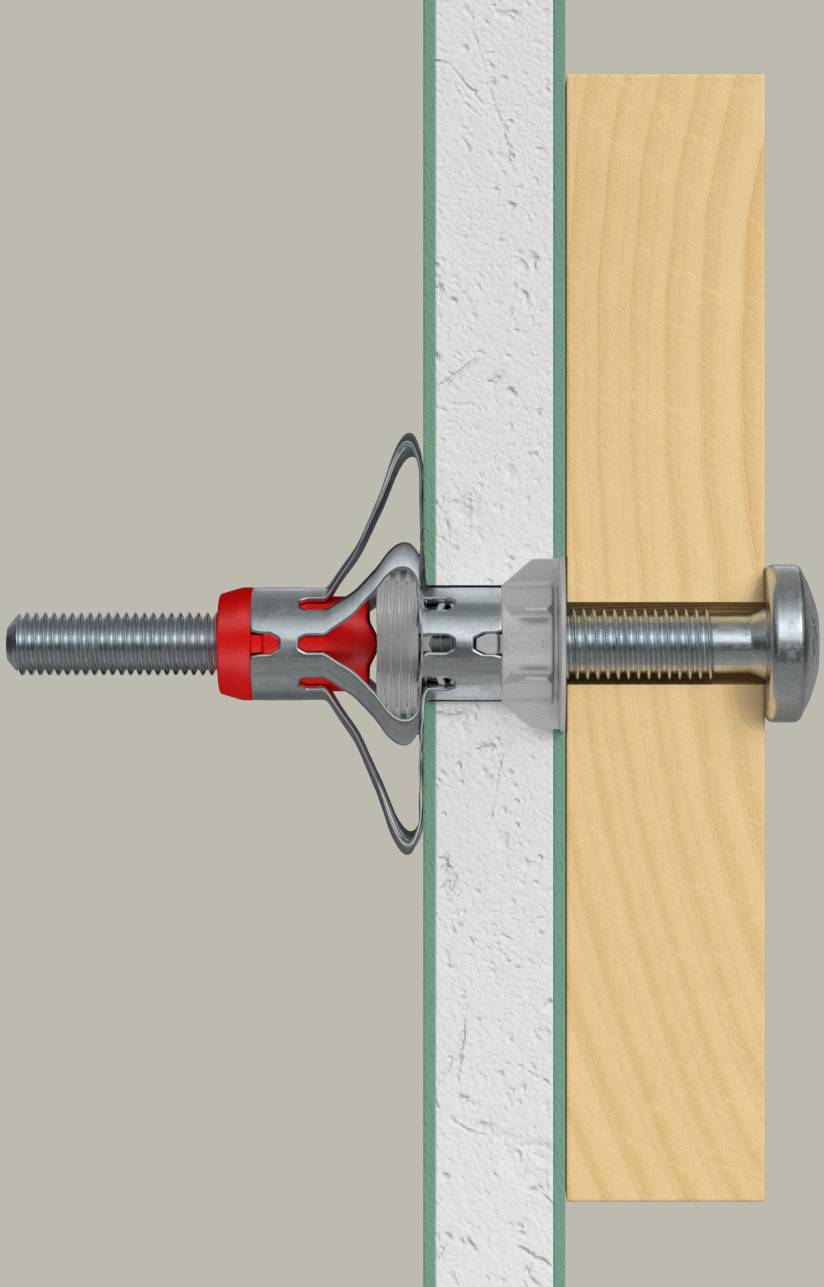

Schnittdiagramm eines Wanddübels, der in Gipskarton eingeführt wird und eine Schraube an einem Holzbrett befestigt. Der Dübel dehnt sich hinter dem Gipskarton aus, um Stabilität zu gewährleisten.

Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.-11

Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.-12

Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.-13

Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.-14

Illustration einer Wandverankerung, die in eine Wand gedreht wird, mit einem Pfeil, der die Rotationsrichtung anzeigt.

Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.-16

Illustration einer Schraube, die mit einem motorisierten Werkzeug auf einer vertikalen Oberfläche angezogen wird. Ein Pfeil zeigt die Drehbewegung im Uhrzeigersinn an.

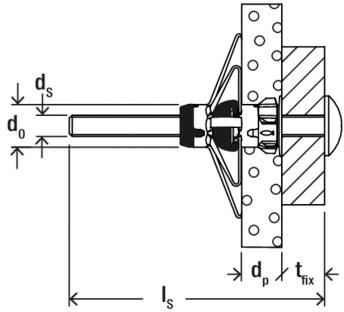

'Darstellung eines Verbindungselements im Querschnitt mit den Abmessungen: d_s und d_0 für Wellendurchmesser, d_p für Plattendurchmesser, t_fix für Dicke.'

1/19

45 Set(s)

Ihr Bedarf geht darüber hinaus?

Verkauf und Versand:

Conrad Electronic AGB

Menge (Set(s))

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl (Packungsgröße 25 St.)

Set(s)

Gesamt (14,28 € / Stück)

€

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Highlights & Details

fischer Hohlraumdübel DuoHM 5 x 55 S PH TX, Panhead-Schraube, TX-Antrieb

Bis zu 50% schnellere Montage als vergleichbare Plattendübel
Einfache Montage mit Akkuschrauber ohne Setzwerkzeug
Eine Dübellänge pro Durchmesser für alle gängigen Baustoffdicken
Hohe Lasten durch 2-Komponenten-Technologie
Dübelrand aus Polyamid verhindert Schäden an Baustoffoberfläche

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen) - Klicken Sie hier.

Technische Daten

Bohrernenndurchmesser 10 mm
Min. Bohrlochtiefe 55 mm
Dübellänge 55 mm

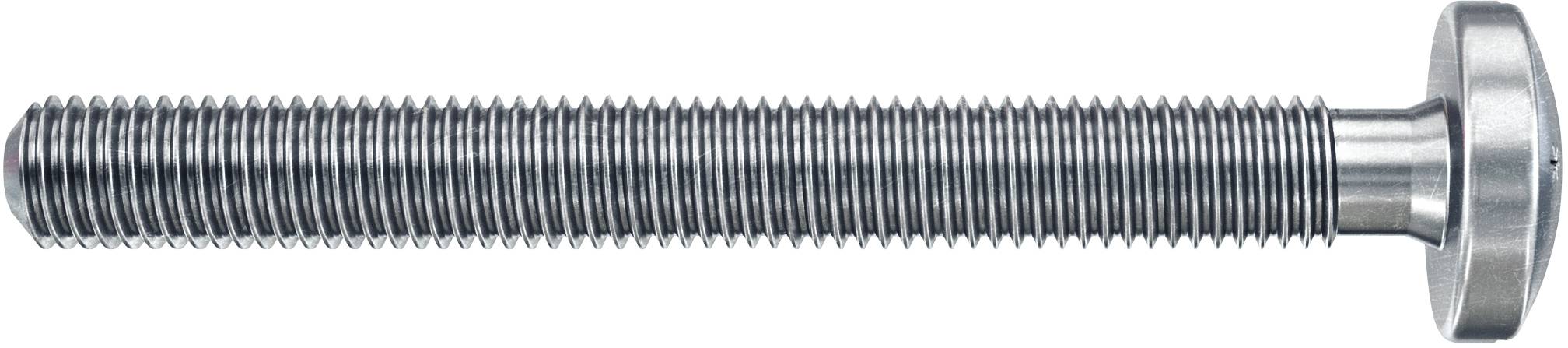

Schraubenabmessung 5 x 55 mm
Plattendicke 9.5 - 30 mm
Antrieb TX25
Max. Dicke des Anbauteils 10 mm
Min. Hohlraumtiefe 45 mm

Produkt-Art: Hohlraumdübel

Material: Polyamid

Länge: 55 mm

Schrauben-Ø: 5 mm

Abm.: (L x B x H) 55 x 285.0000 x 90.0000 mm

Geeignet für: Gipsbauplatten
Hohlkörperdecken
Spanplatten
Sperrholzplatten

Inhalt: 25 St.

Außen-Ø: 10 mm

Besonderheiten: inkl. Schraube

Breite: 285.0000 mm

Höhe: 90.0000 mm

Dokumente & Downloads

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3204848 Fischer 572924 DuoHM 5x55 S PH TX Hohlraumdübel 55 mm 25 St.

Beschreibung

Der Hohlraumdübel DuoHM deckt mit nur einer Länge alle gängigen Baustoffdicken von 9,5 - 30 mm ab. Durch die neue und einzigartige Kombination aus Polyamid und Metall, ermöglicht der DuoHM hohe Lasten und maximale Flexibilität in Plattenbaustoffen. Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich in der Platte. Die Montage des DuoHM erfolgt schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug. Dies reduziert die Montagezeit bis zu 50% im Vergleich zu herkömmlichen Plattendübeln. Durch das metrische Innengewinde kann das Anbauteil mehrfach eingeschraubt und wieder gelöst werden. Neben der mitgelieferten Schraube, kann der DuoHM auch mit anderen metrischen Schrauben angewendet werden. Die Mitdrehsicherung aus Polyamid schützt die Oberfläche des Baustoffs vor Beschädigung. Aufgrund des schmalen Dübelrands ist der Dübel hinter dem Anbauteil nicht mehr sichtbar.

Anwendungen:
Bilder, TV-Halterungen, Leuchten, Wandregale, Handtuchhalter, Spiegelschränke, Gardienenschienen, Unterkonstruktionen uvm.

Baustoffe:
Gipskarton - und Gipsfaserplatten, Holzwolle-Leichtbauplatten, Spanplatten, Sperrholzplatten

Funktionsweise / Montage
Der DuoHM ist für Plattendicken von 9,5 bis 30mm geeignet.

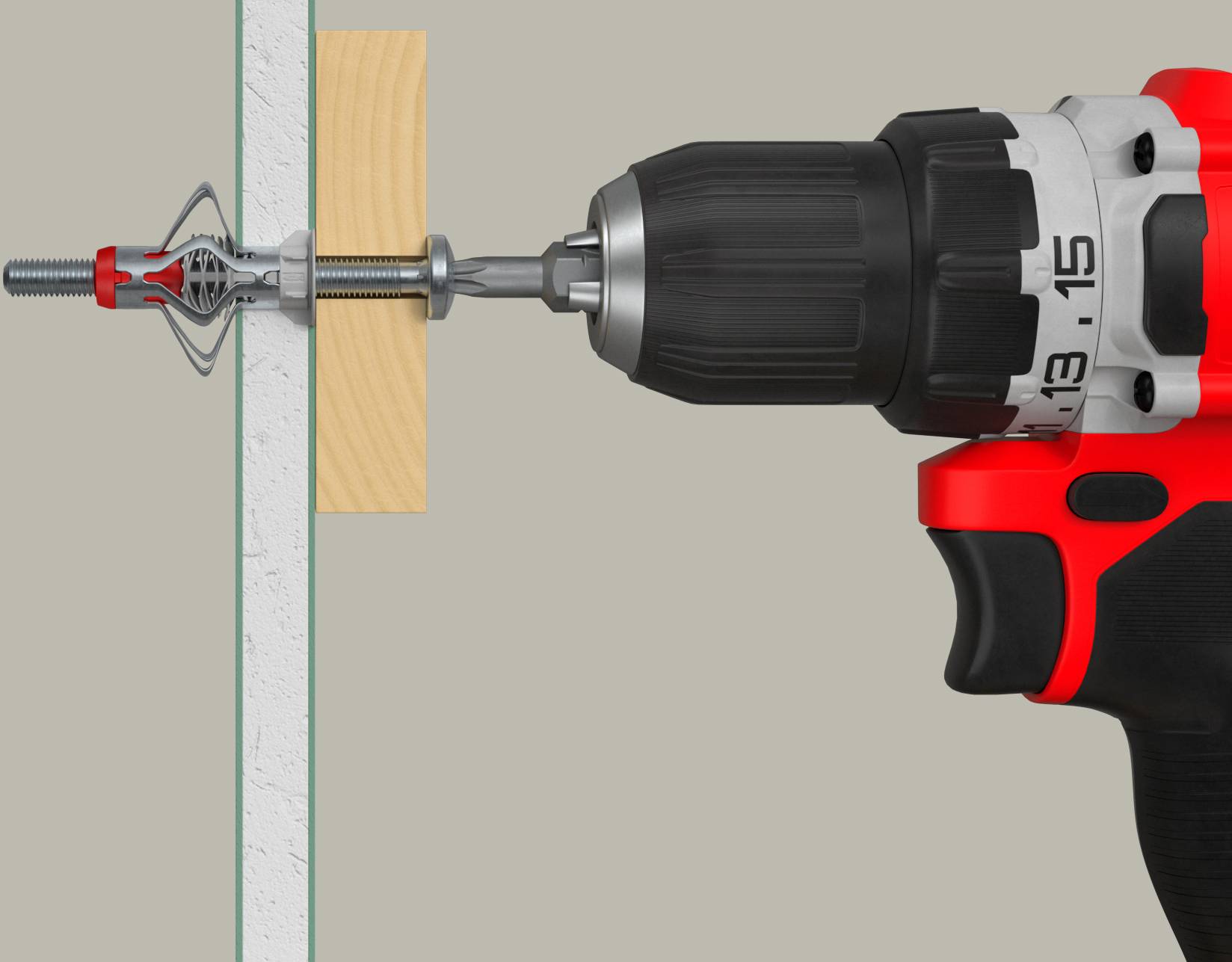

Der DuoHM wird in Vorsteckmontage gesetzt, d.h. die Schraube wird direkt durch das Anbauteil montiert.

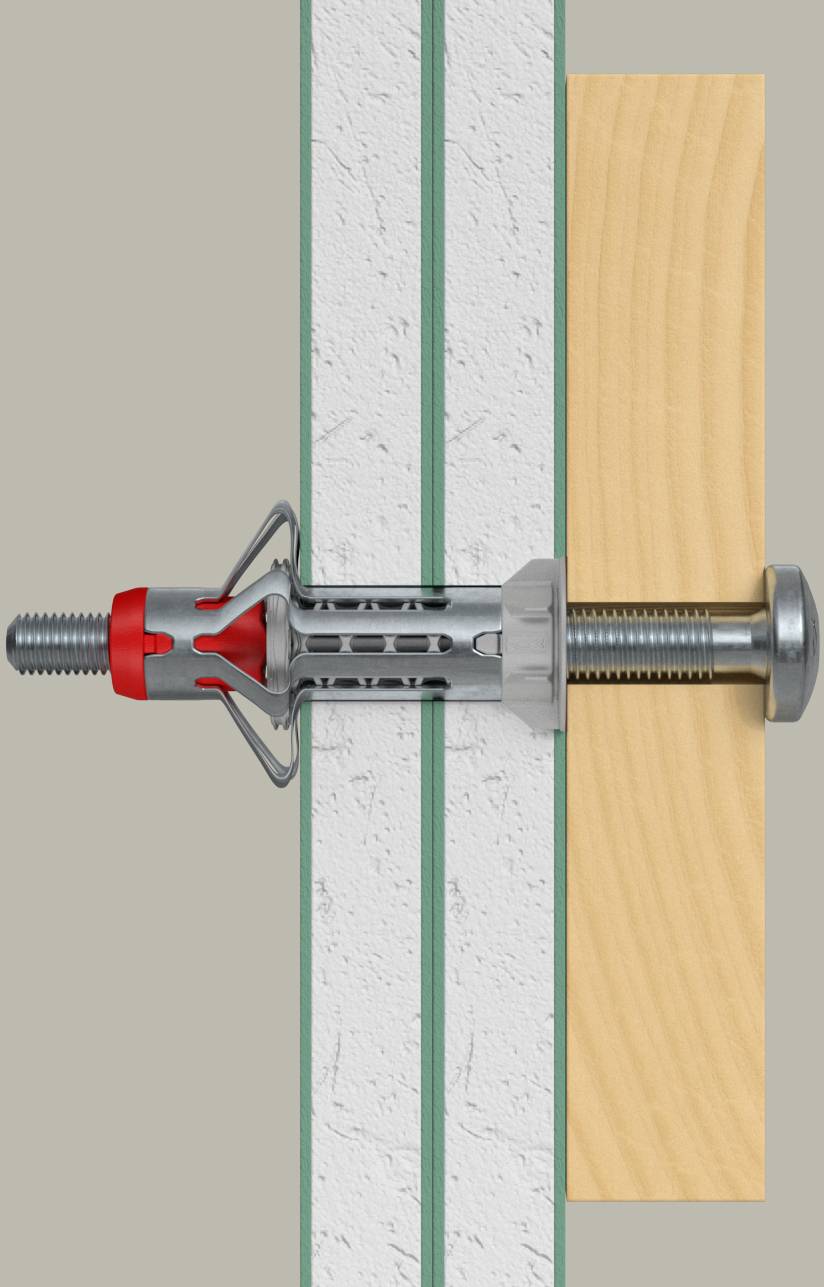

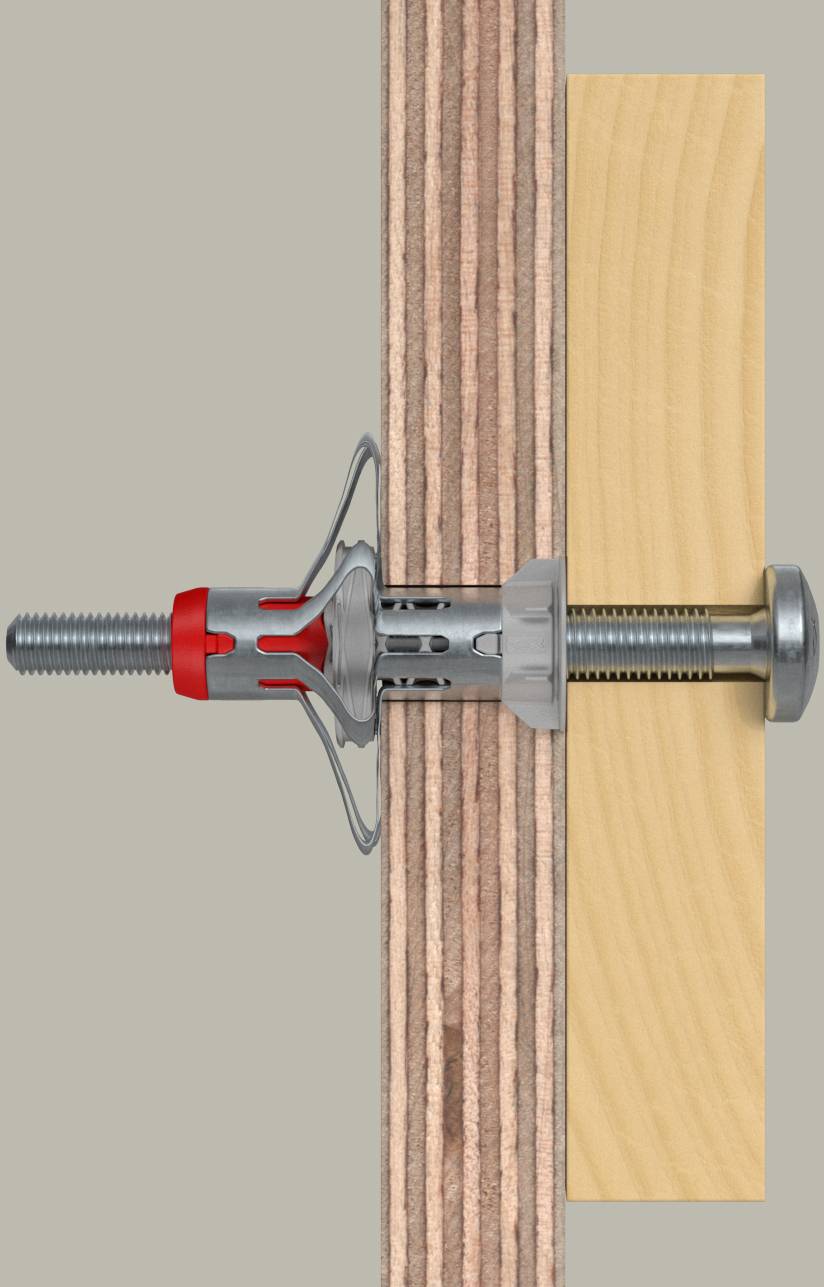

Die Metallhülse klappt hinter dem Baustoff und presst sich an die Plattenrückseite, der Kunststoffdübel verspreizt sich im Baustoff.
Die Montage ist erst korrekt erfolgt, sobald das Festziehmoment deutlich spürbar ist und sich die Metallhülse vollständig an die Platte gepresst hat.
Durch das metrische Innengewinde kann das Anbauteil mehrfach befestigt und wieder gelöst werden.

Ausführung

Der DuoHM lässt sich schnell und einfach mittels Akkuschrauber ohne zusätzliches Setzwerkzeug montieren. Dies reduziert die Montagezeit um bis zu 50% im Vergleich zu herkömmlichen Plattendübeln.
Die einzigartige 2-Komponenten-Technologie erfüllt hohe Lastanforderungen. Die Metallhülse presst sich an die Plattenrückwand und der Polyamid-Grundkörper verspreizt sich im Baustoff.
Eine Dübellänge deckt alle gängigen Baustoffdicken von 9,5 - 30 mm ab für eine flexible und kosteneffiziente Anwendung.
Aufgrund des metrischen Innengewindes kann die Schraube mehrfach gelöst und wieder eingeschraubt werden.
Die Mitdrehsicherung aus Polyamid sorgt für eine korrekte Montage und vermeidet gleichzeitig Beschädigungen des Baustoffs.
Die Befestigung ist hinter dem Anbauteil nicht sichtbar aufgrund des schmalen Dübelrands.
