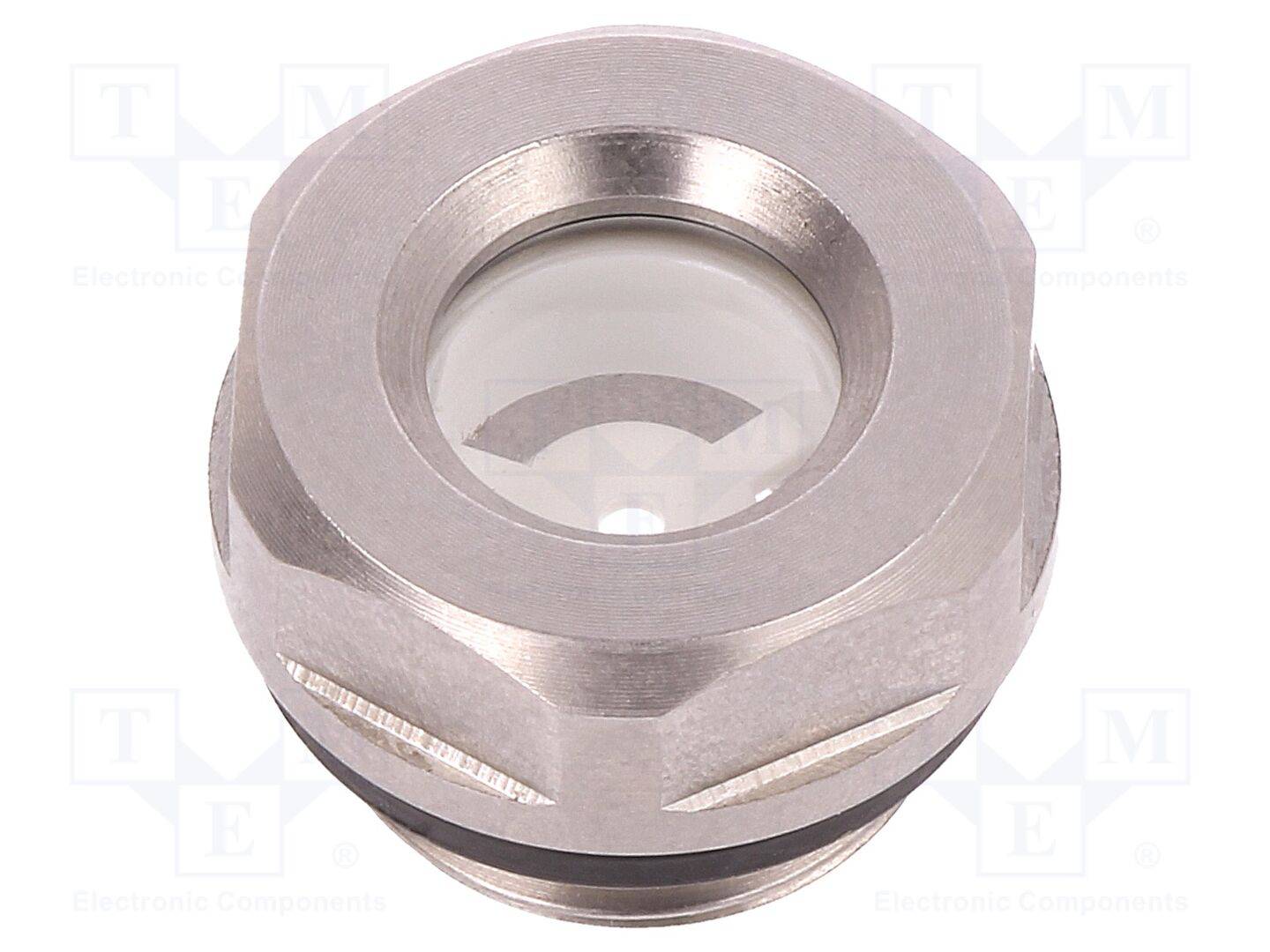

GANTER NORM GN 743.4-11-G3/8-A, Ölschaugläser
Datenblatt (PDF)
Hst.-Teile-Nr.:
Bestell-Nr.:
Gesamt
14,95 €
inkl. MwSt.
& Kostenfreier Versand
Nur für Firmenkunden erhältlich
14 Tage Rückgaberecht inklusive
Technische Daten
- Gehäuse
- Edelstahl
- nichtrostend, 1.4305
- Sichtscheibe
- Floatglas
- temperaturbeständig bis 100 °C
- Dichtungen
- Gummi NBR (Perbunan ®)
- Reflektor (Form A)
- Thermoplast (Polysulfon)
- Sprengring (Form B)
- Edelstahl
- nichtrostend, 1.4310
- Herst.-Teilenr.
GN 743.4-11-G3/8-A
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 929447193 GANTER NORM GN 743.4-11-G3/8-A, Ölschaugläser
Beschreibung
Die sehr stabil dimensionierte, kratzfeste Sichtscheibe der Ölschaugläser GN 743.4 ist über einen O-Ring am Scheiben
Der Außendurchmesser der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden.
Ölschaugläser GN 743.4 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit liegen vor.
Montagehinweis:
Der Außendurchmesser der Ölschaugläser mit dem zurückgesetzten Sechskant ist auf Einschraublöcher für Rohrverschraubungen DIN 3852 abgestimmt.
Der Dichtring ist in einen radialen und planseitigen Einstich eingebettet. Dadurch ist die Dichtung nicht verlierbar und kann vor allem beim Anziehen nicht herausgequetscht werden.
Ölschaugläser GN 743.4 können auch bei Behältern eingesetzt werden, die unter Druck stehen. Versuchsreihen über die Belastbarkeit liegen vor.
Montagehinweis:
