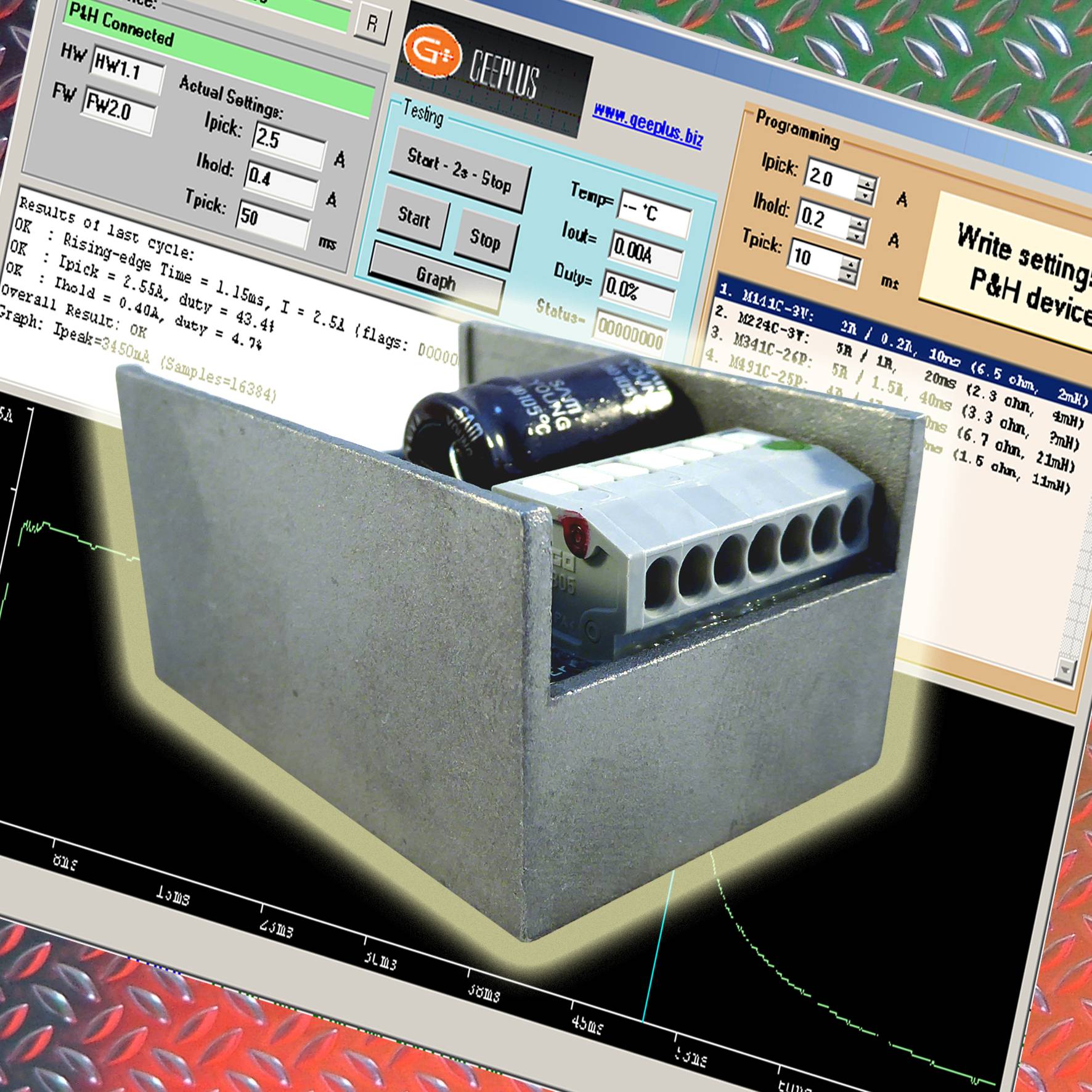

Name: Geeplus Phu-50 Pick & Hold Modul für Hubmagnete, zweikanalig, programmierbar, USB-C (ohne Kabel), inkl. Software
Brand: Geeplus
SKU: 850529479
Availability: InStock

Geeplus

Typ

PHu-50

Länge

55 mm

Breite

39 mm

Höhe

29 mm

Abm.

(L x B x H) 55 x 39 x 29 mm

Datenblatt (PDF)

Hst.-Teile-Nr.:

Bestell-Nr.:

Lieferung Fr., 30. Okt.

4 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Verkauf durch Conrad ElectronicVersand durch Actronic-Solutions GmbH

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (219,75 € / Stück)

219,75 €

zzgl. MwSt.

Kostenfreier Versand

Nur noch 4 Stück verfügbar

14 Tage Rückgaberecht inklusive

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Geeplus Phu-50 Pick & Hold Modul (Ansteuerung für Hubmagnete / Drehmagnete), zweikanalig, programmierbar, USB-C (ohne Kabel), inkl. Softwarere

Steuerung / Verstärker für Hubmagnete oder Drehmagnete mit PWM Stromregelung
zweianalig oder bipolar
Einstellbarer Spitzenstrom und Haltestrom mit Zeiteinstellung
Erhöhung der Startkraft / des Startdrehmoments
geringere Betriebstemperaturen der Aktoren durch optimalen Betrieb
schnellerer Stromanstieg durch Betrieb bei höheren Versorgungsspannung

Unser Service für Sie

Technische Daten

zweikanalig (zwei einfache Hubmagnete oder Drehmagnete) oder bipolar für bistabile Aktuatoren!
8 - 50Vdc
bis 25A Spitze
Zeiteinstellung für Spitzenstrom 2 - 512ms
potentialgetrennter Eingang 5-24V
programmierbar
für USB-C (ohne Kabel), inkl. Software
Modul 55x39x29mm
optional Version PHu-150 für 75Vdc verfügbar!

Typ: PHu-50

Länge: 55 mm

Breite: 39 mm

Höhe: 29 mm

Abm.: (L x B x H) 55 x 39 x 29 mm

Inhalt: 1 St.

RoHS-konform: Ja

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 850529479 Geeplus Phu-50 Pick & Hold Modul für Hubmagnete, zweikanalig, programmierbar, USB-C (ohne Kabel), inkl. Software

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 850529479 Geeplus Phu-50 Pick & Hold Modul für Hubmagnete, zweikanalig, programmierbar, USB-C (ohne Kabel), inkl. Software

Beschreibung

Geeplus Pick&Hold-Schaltkreise PHu sind eine Ansteuerung/Verstärker für Hubmagnete oder Drehmagnete und bieten eine Möglichkeit zur Stromregelung über PWM. Die Stromregelung dieser Verstärker bietet den großen Vorteil, dass die Betriebseigenschaften der Hubmagnete und Drehmagnete unabhängig von der Spulentemperatur werden. Die PHu-Steuerungen stellen beim Einschalten einen einstellbaren maximalen Strom - und damit eine erhöhte Kraft / ein erhöhtes Drehmoment - für eine definierte Zeit zur Verfügung; danach wird der Strom dann auf den ebenfalls einstellbaren Haltestrom reduziert; damit wird die durchschnittliche Leistung und damit die thermische Belastung für den elektrischen Aktor reduziert; somit können die Pick&Hold-Module unter Umständen kleinere und auch kostengünstigere Linearhubmagnete oder Drehmagnete ermöglichen; die Spitzenzeit, der Spitzenstrom, der Haltestrom und die Haltezeit können eingestellt werden. Die Stromregelung erlaubt den Betrieb bei höheren Versorgungsspannungen, womit der Stromanstieg beschleunigt werden kann.

Die PHu-50 ist zweikanalig und kann entweder zwei Hub- oder Drehmagnete unabhängig ansteuern oder bipolar genutzt werden, z.B. für die Ansteuerung bistabiler Drehmagnete oder Hubmagnete:

Die Ausführung PHu-50 ist für USB-C-Steker (ohne Kabel!) und inkl. Software (Download).
