GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1-Kanal Sinus
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (13.738,66 € / Stück)
13.738,66 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
GW Instek GSG-2160 (GPIB) (CE)
- Umfassende digitale Modulation: Unterstützt ASK, PSK, APSK, QAM, FSK, MSK sowie benutzerdefinierte IQ- und FSK-Modulationssignale mit einer maximalen Bandbreite von 60 MHz für digitale Signalausgabe.
- Breiter Frequenzbereich: Deckt 9 kHz bis 6 GHz ab.
- Großer Amplituden-Ausgangsbereich: Von +20 dBm bis -140 dBm mit 0,01 dBm Auflösung.
- Niedriges Phasenrauschen: Besser als -117 dBc/Hz (typisch) bei 1 GHz Ausgang und 20 kHz Offset.
- Analoge Modulationsfunktionen: Integrierte AM-, FM- und PM-Modulation.
- Vielseitige Signalausgabe: Bietet LF-Signale (Sinus, Rechteck, Dreieck/Rampe, Gaußsches Rauschen) und Impulssignale.
- Externe IQ-Signaleingabe: Ermöglicht die Synthese von IQ-Signalen durch externe I- und Q-Daten.
- Hohe Frequenzgenauigkeit: Standardmäßig 10 ppm Frequenzstabilität und 2 ppm Alterungsrate. Optional erweiterbar auf 10 ppb Frequenzstabilität und 0,1 ppm Alterungsrate (OCXO).
- Schnelle Frequenz-/Amplitudenumschaltung: Typisch ≤ 5 ms.
- Umfassende Schnittstellen: Standardmäßig mit USB und LAN ausgestattet; GPIB ist integriert.

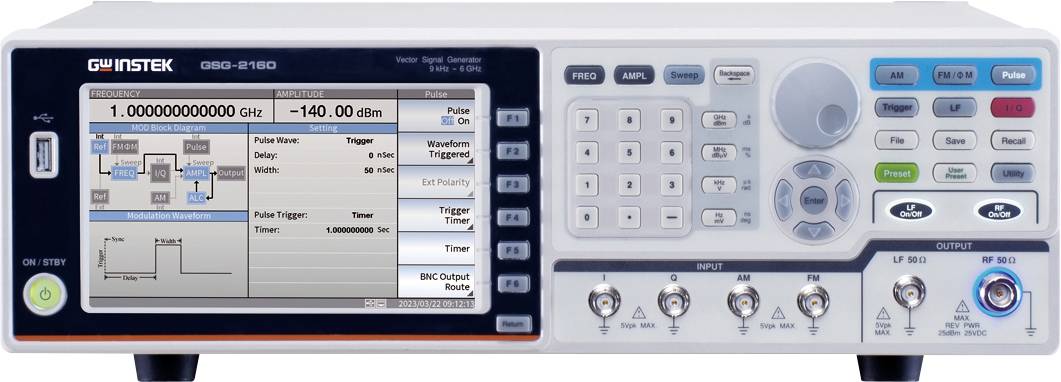

- Klares Display: 7-Zoll-TFT-LCD für eine detaillierte Anzeige aller Parameter.
- 3U Standard-Rack-Größe: Ermöglicht eine einfache Integration in Testsysteme.
Technische Daten
- Frequenzauflösung: 1 mHz.
- Standard Frequenzstabilität: 10 ppm.
- Standard Alterungsrate: 2 ppm/Jahr.
- Amplitudenbereich: -140 dBm bis +20 dBm.
- Amplitudeneinstellungsauflösung: 0,01 dBm.
- Signal-Ausgangsform
Sinus. Rechteck. Dreieck/Rampe. Gaußsches Rauschen. Impulssignale
- Produkt-Art
Signalgenerator
- Frequenz-Bereich
9 kHz - 6 GHz
- Signal-Ausgangsformen
Sinus
- Anzeige
LCD
Werksstandard (ohne Zertifikat)
- Interne Modulation
ASK. PSK. APSK. QAM. FSK. MSK. AM. FM. PM
- Externe Modulation
Externe IQ-Signaleingabe
- Anzahl Kanäle
1-Kanal
- Frequenz (max.)
6 GHz
- Frequenz (min.)
9 kHz
- Besonderheiten
Modulation
- Höhe
3 HE
- Schnittstellen
GPIB
- Typ
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Dokumente & Downloads
Datenblatt
Datenblatt 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1-Kanal Sinus
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator Signalgenerator 9 kHz - 6 GHz 1-Kanal Sinus
Beschreibung
Der GW Instek GSG-2160 (GPIB) (CE) ist ein multifunktionaler RF-Vektor- und Signalgenerator, der speziell für die Prüfung fortschrittlicher digitaler Modulationssignale entwickelt wurde. Er deckt einen breiten Frequenzbereich von 9 kHz bis 6 GHz ab und ist somit ideal für anspruchsvolle Anwendungen in der Kommunikationsausbildung, bei HF-Komponententests, im Automobilbereich sowie bei IoT-Anwendungen. Der GSG-2160 bietet eine beeindruckende Amplitudengenauigkeit und ein niedriges Phasenrauschen von -117 dBc/Hz (bei 1 GHz Ausgang und 20 kHz Offset). Als Topmodell der Serie verfügt er über eine digitale Signalmodulationsfunktion mit einer maximalen Bandbreite von 60 MHz für digitale Signalausgabe, die verschiedene Modulationsarten wie ASK, PSK, APSK, QAM, FSK, MSK sowie benutzerdefinierte IQ- und FSK-Signale unterstützt. Mit seinen integrierten analogen Modulationsfunktionen (AM, FM, PM), LF- und Impulssignalausgängen ist der GSG-2160 das perfekte Werkzeug für detaillierte Signalanalysen und -simulationen. Das intuitive 7-Zoll-TFT-LCD-Display zeigt alle relevanten Parameter übersichtlich an, während die vielfältigen Schnittstellen (USB, LAN, GPIB) eine nahtlose Integration in Testsysteme ermöglichen.
