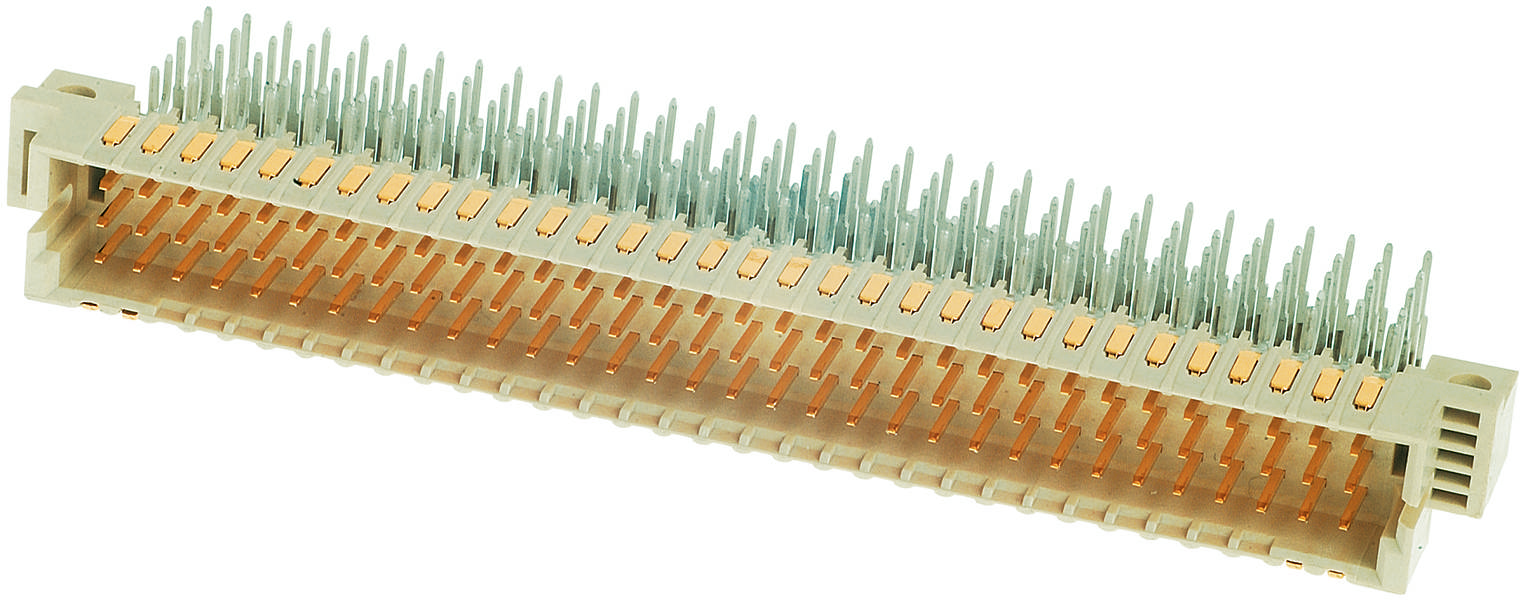

HARTING 02011602101 Messerleiste Anzahl Reihen 5 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Messerleiste
Bauform
gewinkelt
RM
2.54 mm
Inhalt
1 St.
Polzahl Gesamt
160
Datenblatt (PDF)
60 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
22,68 €
3
4% = 0,98 €
21,70 €
5
6% = 1,31 €
21,37 €
10
7% = 1,65 €
21,03 €
25
8% = 1,81 €
20,87 €
50
9% = 2,13 €
20,55 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (22,68 € / Stück)
31,08 €
-27 %
22,68 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Messerleiste
- Polzahl Gesamt 160
- Anzahl Reihen 5
- Inhalt 1 St.
Technische Daten
- Baureihe: har-bus® 64
- Komponente: Messerleiste
- Kontaktbeschreibung: gewinkelt
- Anschlussart: Reflowlötanschluss (THR);Wellenlötanschluss
- Art der Verbindung: Motherboard to daughtercard;Extender card
- Kontaktanzahl: 160
- Steckkontaktreihen: 5
- Raster, anschlussseitig: 2,54 mm
- Bemessungsstrom: Bemessungsstrom gemessen bei 20 °C, Details siehe Deratingkurve
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤20 mΩ für die Reihen a, b, c;≤30 mΩ für die Reihen d, z
- Grenztemperatur: -55 ... +125 °C (beim Reflowlöten max. +240 °C für 15 s)
- Steck- und Ziehkraft: ≤ 160 N
- Steckzyklen: ≥ 250
- Prüfspannung Ueff: 1 kV
- Isolierstoffgruppe: IIIa (175 ≤ CTI < 400)
- Werkstoff Einsatz: Liquid-crystal polymer (LCP)
- Farbe Einsatz: beige
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: Edelmetall über Ni steckseitig;Sn über Ni anschlussseitig
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 61076-4-113
- Nettogewicht: 26 g
- Raster, steckseitig: 2,54 mm
- Luftstrecke: 1,2 mm zwischen 2 Reihen (a, b, c);1,2 mm zwischen 2 Reihen (d, z);1,2 mm zwischen 2 Kontakten einer Reihe (a, b, c);1 mm zwischen 2 Kontakten einer Reihe (d, z)
- Kriechstrecke: 1,2 mm zwischen 2 Reihen (a, b, c);1,2 mm zwischen 2 Reihen (d, z);1,2 mm zwischen 2 Kontakten einer Reihe (a, b, c);1 mm zwischen 2 Kontakten einer Reihe (d, z)
- Merkmale: bleifrei
- Leiterplattenbefestigung: mit Flansch
- Hot plugging: nein
- Bahnklassifizierung: F1/I2 gemäß NFF 16-101/102
- Kontaktbestückung: Reihen a, b, c, d und z, Positionen 1, 2, ... , 31, 32
- voreilender Kontakt auf Position: d1;d2;d31;d32
- Produkt-Art
Messerleiste
- Bauform
gewinkelt
- Polzahl Gesamt
160
- Anzahl Reihen
5
- RM
2.54 mm
- Anschluss
THR
- Herstellerfarbe
Beige
- Gehäuse-Material
PA
- Herst.-Teilenr.
02011602101
- Inhalt
1 St.
- Kontaktmaterial
Kupferlegierung
- Typ
02 01 160 2101
- Durchgangs-Widerstand
20 mΩ;30 mΩ
- Isolations-Widerstand
1010 Ω
sonstige
160
sonstige
-55-125 °C
sonstige
Lötanschluss
Zinn
2.54 mm
5
2.54 mm
Flüssigkristallpolymer
0°/180° (horizontal)
Flansch
1 A
Dokumente & Downloads
Datenblatt
Datenblatt 3002806 HARTING 02011602101 Messerleiste Anzahl Reihen 5 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3002806 HARTING 02011602101 Messerleiste Anzahl Reihen 5 1 St.
Beschreibung
Messerleiste, Reflowlötanschluss (THR), Wellenlötanschluss, Bemessungsstrom: 1 A, Kontakte: 160, gewinkelt, Kupferlegierung
