HARTING 09140013102 Doppelmodul 1 Crimpen 1 St.

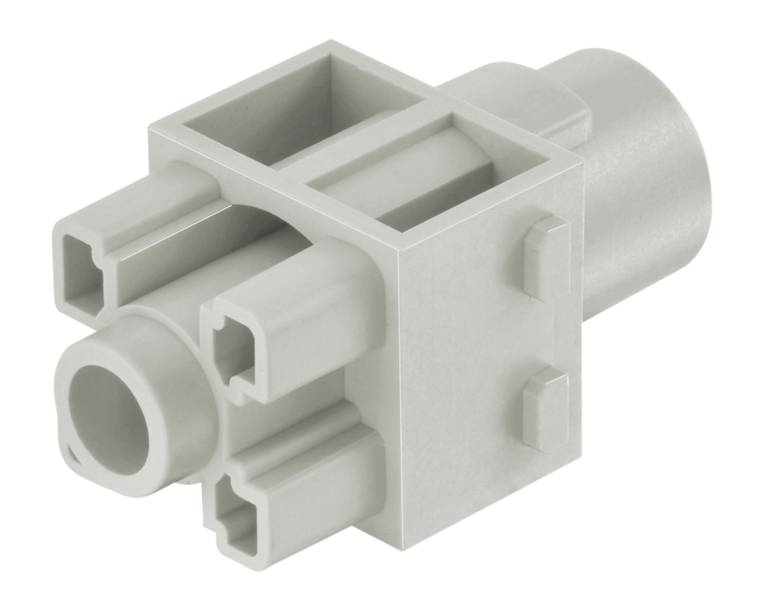

Grauer Kunststoff-Steckeradapter mit mehreren rechteckigen und runden Anschlüssen, verwendet zur Verbindung von Elektronikkomponenten.
Produkt-Art
Doppelmodul
Anschluss
Crimpen
Gesamtpolzahl
1
Leiterquerschnitt (min.)
25 mm²
Leiterquerschnitt (max.)
70 mm²
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Fr., 19. Feb. 2027
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (23,99 € / Stück)
23,99 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Technische Daten

  • Baureihe: Han-Modular®
  • Anschlussart: Crimpanschluss
  • Kontaktanzahl: 1
  • Bemessungsstrom: ‌ 200 A
  • Isolationswiderstand: >1010 Ω
  • Grenztemperatur: -40 ... +125 °C
  • Steckzyklen: ≥ 500
  • Werkstoff Einsatz: Polycarbonat (PC)
  • Farbe Einsatz: RAL 7032 (kieselgrau)
  • Materialbrennbarkeitsklasse nach UL 94: V-0
  • Normen: IEC 60664-1;IEC 61984
  • Nettogewicht: 20 g
  • Bemessungsspannung: 800 V
  • Bemessungsstoßspannung: 8 kV
  • Verschmutzungsgrad: 3
  • Hinweise: Crimpkontakte bitte separat bestellen.
  • Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
  • Geschlecht: Buchse
  • Leiterquerschnitt: 25 ... 70 mm²
  • Zulassungen: DNV GL
  • Bemessungsspannung nach UL: 600 V
  • Modultyp: Han® 200 A Modul
  • Modulgröße: Doppelmodul
  • Modulbeschreibung: mit Berührschutz
Produkt-Art

Doppelmodul

Herstellerfarbe

Kieselgrau (RAL 7032)

Anschluss

Crimpen

Polzahl

1

Gesamtpolzahl

1

Leiterquerschnitt (min.)

25 mm²

Leiterquerschnitt (max.)

70 mm²

Steckzyklen

≥ 500

Baureihe

Han-Modular®

Inhalt

1 St.

Max. Temperatur

+125 °C

Min. Temperatur

-40 °C

800 V

FALSE

1

Buchse

-40-125 °C

V0

8 kV

Crimpanschluss

sonstige

3

TRUE

25-70 mm²

25-70 mm²

FALSE

sonstige

Thermoplast

200 A

Thermoplast

500

1

Dokumente & Downloads

Datenblatt

Datenblatt 3008310 HARTING 09140013102 Doppelmodul 1 Crimpen 1 St.

Datenblatt 3008310 HARTING 09140013102 Doppelmodul 1 Crimpen 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3008310 HARTING 09140013102 Doppelmodul 1 Crimpen 1 St.

Beschreibung

Han 200 A Modul, Doppelmodul, mit Berührschutz, Crimpanschluss, Buchse, Kontakte: 1, Leiterquerschnitt: 25...70 mm², Bemessungsstrom: 200 A
