HARTING 09151193101 M23 Einsatz Gesamtpolzahl: 19 Piece 1 St.

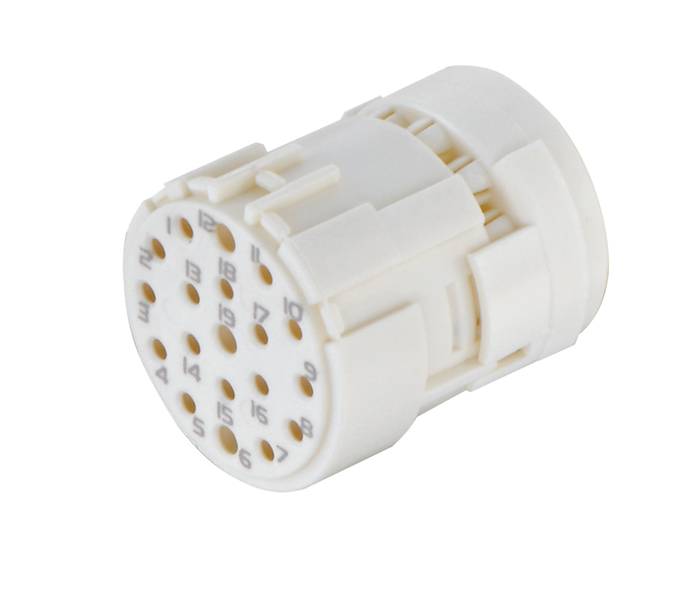

'Weißer Mehrpol-Stecker mit nummerierten Kontakten, geeignet für elektronische Verbindungen. Zylindrische Form mit Kunststoffgehäuse.'
Produkt-Art
M23 Einsatz
Gesamtpolzahl
19
Anschluss
Crimpen
Inhalt
1 St.
Typ
09 15 119 3101
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 11. Nov.
4 Stück
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (14,99 € / Stück)
15,99 €
-6 %
14,99 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 4 Stück verfügbar
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

Einsätze

  • Buchse, 19, Thermoplast, -40..125 °C, Crimpanschluss, 0,08..1,5 mm², sonstige, Kunststoff, Polyamid (PA), V0, 500

Technische Daten

  • Baureihe: Rundsteckverbinder M23
  • Komponente: Einsätze
  • Anschlussart: Crimpanschluss
  • Kontaktanzahl: 19
  • Isolationswiderstand: >106 Ω
  • Grenztemperatur: -40 ... +125 °C
  • Steckzyklen: ≥ 500
  • Werkstoff Einsatz: Polyamid (PA)
  • Farbe Einsatz: weiß
  • Materialbrennbarkeitsklasse nach UL 94: V-0
  • Nettogewicht: 3,886 g
  • Bezeichnung: Signal
  • Anzahl Signalkontakte: 16
  • Hinweise: Crimpkontakte bitte separat bestellen.;16x 1 mm;3x 1,5 mm
  • Anzahl Spezialkontakte: 3
  • Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
  • Geschlecht: Buchse
  • Leiterquerschnitt: 0,08 ... 1,5 mm²
  • Bemessungsstrom (Signal): 8 A
  • Spezifikation der Spezialkontakte: Hilfskontakt
  • Bemessungsspannung (Signal): 100 V
  • Bemessungsstoßspannung (Signal): 1,5 kV
  • Verschmutzungsgrad (Signal): 3
  • Bemessungsstrom Spezialkontakt: 10 A
  • Bemessungsspannung Spezialkontakt: 100 V
  • Bemessungsstoßspannung Spezialkontakt: 1,5 kV
  • Verschmutzungsgrad Spezialkontakt: 3
Typ

09 15 119 3101

Produkt-Art

M23 Einsatz

Gesamtpolzahl

19

Anschluss

Crimpen

Herstellerfarbe

Weiß

Inhalt

1 St.

Herst.-Teilenr.

09151193101

Polzahl

19

Verpackungsart

Piece

19

Buchse

-40-125 °C

V0

Crimpanschluss

sonstige

0.08-1.5 mm²

0.08-1.5 mm²

Polyamid (PA)

sonstige

Thermoplast

Kunststoff

500

UKCA

Ja

Dokumente & Downloads

Datenblatt

Datenblatt 3007795 HARTING 09151193101 M23 Einsatz Gesamtpolzahl: 19 Piece 1 St.

Datenblatt 3007795 HARTING 09151193101 M23 Einsatz Gesamtpolzahl: 19 Piece 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3007795 HARTING 09151193101 M23 Einsatz Gesamtpolzahl: 19 Piece 1 St.

Beschreibung

Einsätze, Crimpanschluss, Buchse, Polyamid (PA), weiß, Kontakte: 19, Leiterquerschnitt: 0,08...1,5 mm²

Lieferumfang

  • Preis bezieht sich auf 1 Stück.
