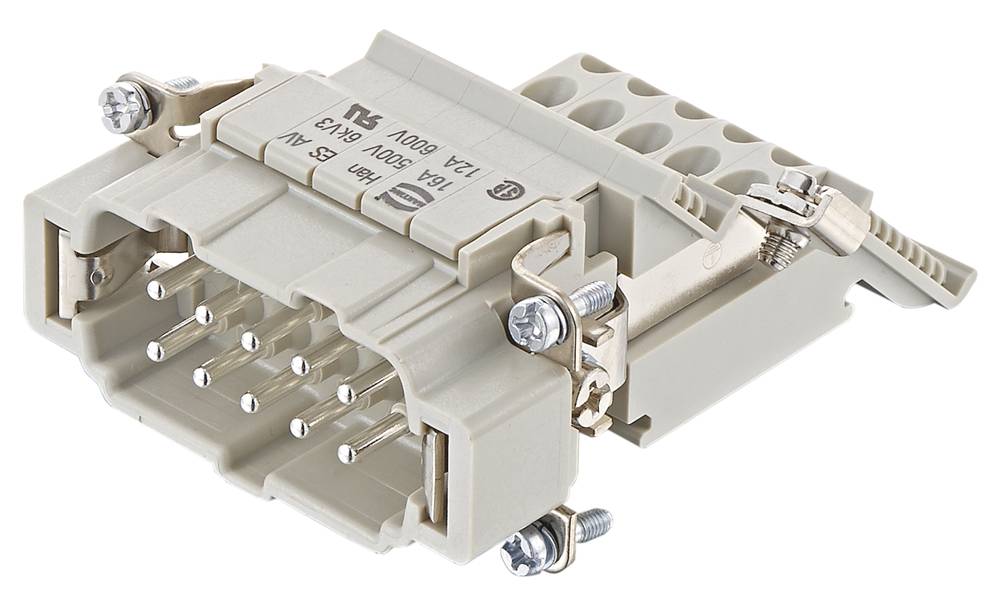

HARTING Han 10ES Anschlussverteiler Stifteinsatz (M) ""rechts"" Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Steckverbinder
Anschluss
Käfigzugfederanschluss
Gesamtpolzahl
10 + PE
Leiterquerschnitt (min.)
0.14 mm²
Leiterquerschnitt (max.)
2.5 mm²
Datenblatt (PDF)
100 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
46,43 €
10
8% = 3,65 €
42,78 €
20
10% = 4,79 €
41,64 €
40
12% = 5,36 €
41,07 €
80
13% = 5,84 €
40,59 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (46,43 € / Stück)
46,43 €
zzgl. MwSt.
& 14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
68,90 €
zzgl. MwSt.
Technische Daten
- Baureihe: Han® ES AV
- Komponente: Anschlussverteiler
- Anschlussart: Käfigzugfederanschluss
- Kontaktanzahl: 10
- Bemessungsstrom: 16 A
- Isolationswiderstand: >1010 Ω
- Durchgangswiderstand: ≤ 4 mΩ
- Grenztemperatur: -40 ... +125 °C
- Steckzyklen: ≥ 500
- Werkstoff Einsatz: Polycarbonat (PC)
- Farbe Einsatz: RAL 7032 (kieselgrau)
- Werkstoff Kontakte: Kupferlegierung
- Kontaktoberfläche: versilbert
- Materialbrennbarkeitsklasse nach UL 94: V-0
- Normen: IEC 60664-1;IEC 61984
- Nettogewicht: 105,5 g
- Bemessungsspannung: 500 V
- Bemessungsstoßspannung: 6 kV
- Verschmutzungsgrad: 3
- Brandschutz in Schienenfahrzeugen: EN 45545-2 (2020-08)
- Geschlecht: Stift
- Leiterquerschnitt: 0,14 ... 2,5 mm²
- Beschreibung: Ausführung rechts;Single-Kontur (SK)
- Baugröße: 10 B
- Zulassungen: DNV GL
- PE-Kontakt: ja
- Bemessungsspannung nach UL: 600 V
- Bemessungsstrom nach UL: 12 A
- Bemessungsstrom nach CSA: 12 A
- Produkt-Art
Steckverbinder
- Herstellerfarbe
Kieselgrau (RAL 7032)
- Besonderheiten
ohne Drahtschutz
- Anschluss
Käfigzugfederanschluss
- Polzahl
10
- Gesamtpolzahl
10 + PE
- Leiterquerschnitt (min.)
0.14 mm²
- Leiterquerschnitt (max.)
2.5 mm²
- Steckzyklen
500
- Baureihe
Han® ES AV
- Bemessungsspannung
500 V
- Bemessungsstrom
16 A
- Inhalt
1 St.
- Max. Temperatur
125 °C
- Min. Temperatur
-40 °C
- Voreilender Kontakt (PE)
Ja
500 V
FALSE
10
Stift
-40-125 °C
V0
6 kV
Federzuganschluss
Silber
3
FALSE
0.14-2.5 mm²
0.14-2.5 mm²
TRUE
sonstige Kupferlegierungen
Thermoplast
16 A
Thermoplast
500
10
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3007709 HARTING Han 10ES Anschlussverteiler Stifteinsatz (M) ""rechts"" Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück
Datenblatt 3007709 HARTING Han 10ES Anschlussverteiler Stifteinsatz (M) ""rechts"" Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3007709 HARTING Han 10ES Anschlussverteiler Stifteinsatz (M) ""rechts"" Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück
Beschreibung
09330104639 HARTING Han 10ES Anschlussverteiler Stifteinsatz (M) rechts Käfigzugfederanschluss, 10-polig+PE 500V, 16A: Typ: 10ES Anschlussverteiler Bauart: Stifteinsatz (M) rechts Polzahl: 10-polig +PE Beschriftung: 1 - 10 + SK Anschlusstechnik: Käfigzugfederanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=4,0Ohm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Abisolierlänge: Länge: 7,0mm - 9,0mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 10B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Oberfläche Steckbereich: versilbert (Ag) Oberfläche Anschlussbereich: verzinnt Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Anschlussverteiler mit rechter Anordnung. - Zur Aufnahme von Singlekontur Bezeichnungsschildern geeignet. - PE- und Anschlussklemme für Kontakt Nr.1 sind von oben zugänglich. - Montierbar in Standard Anbaugehäusen und auf Norm-Tragschienen durch Verwendung von Kombi-Rastelementen. - Die Verwendung des Werkzeugs (119532) wird empfohlen. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig
Lieferumfang
- Geliefert wird: Harting Anschlussverteiler 09330104639, Verpackungseinheit: 1 Stk., EAN: 5713140051201
