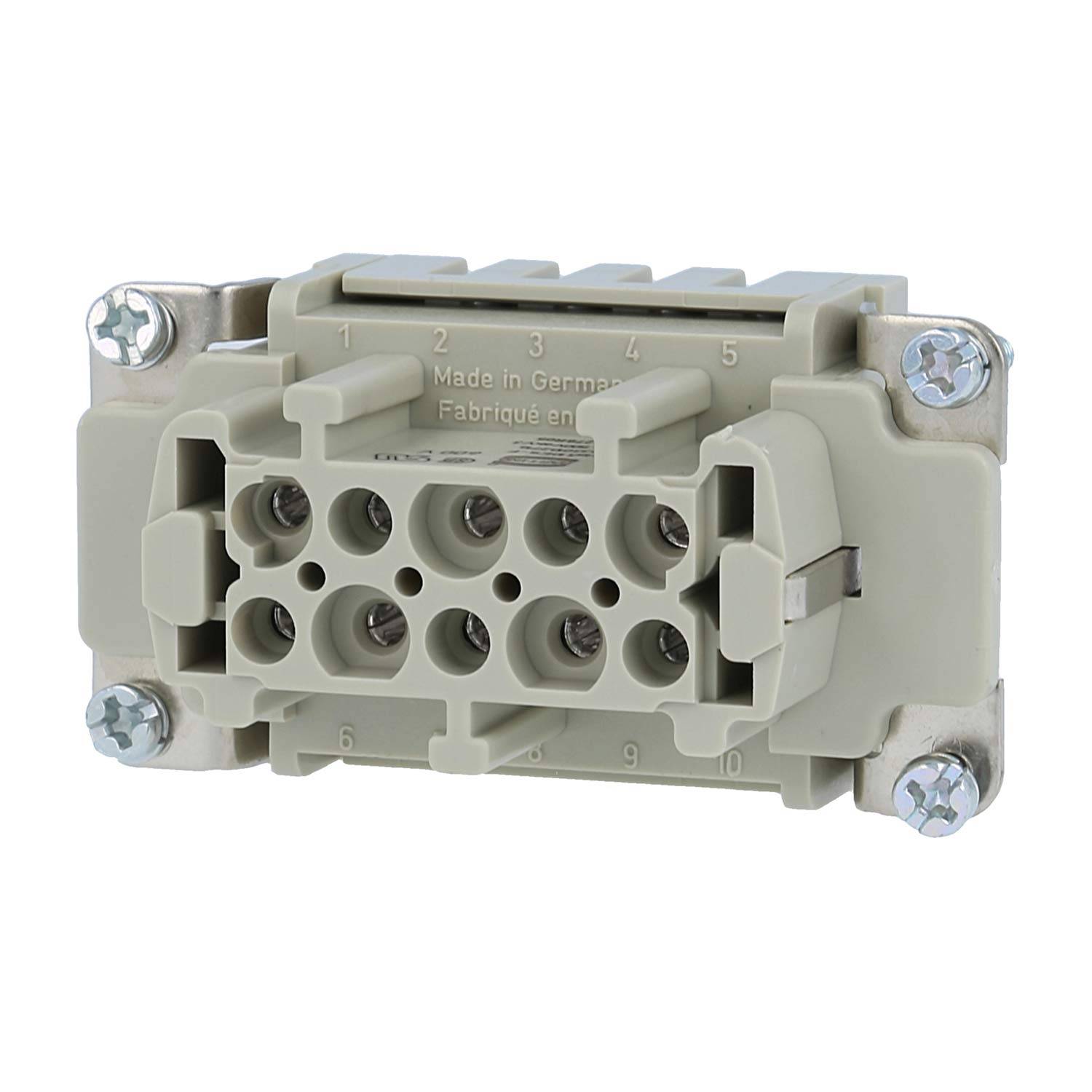

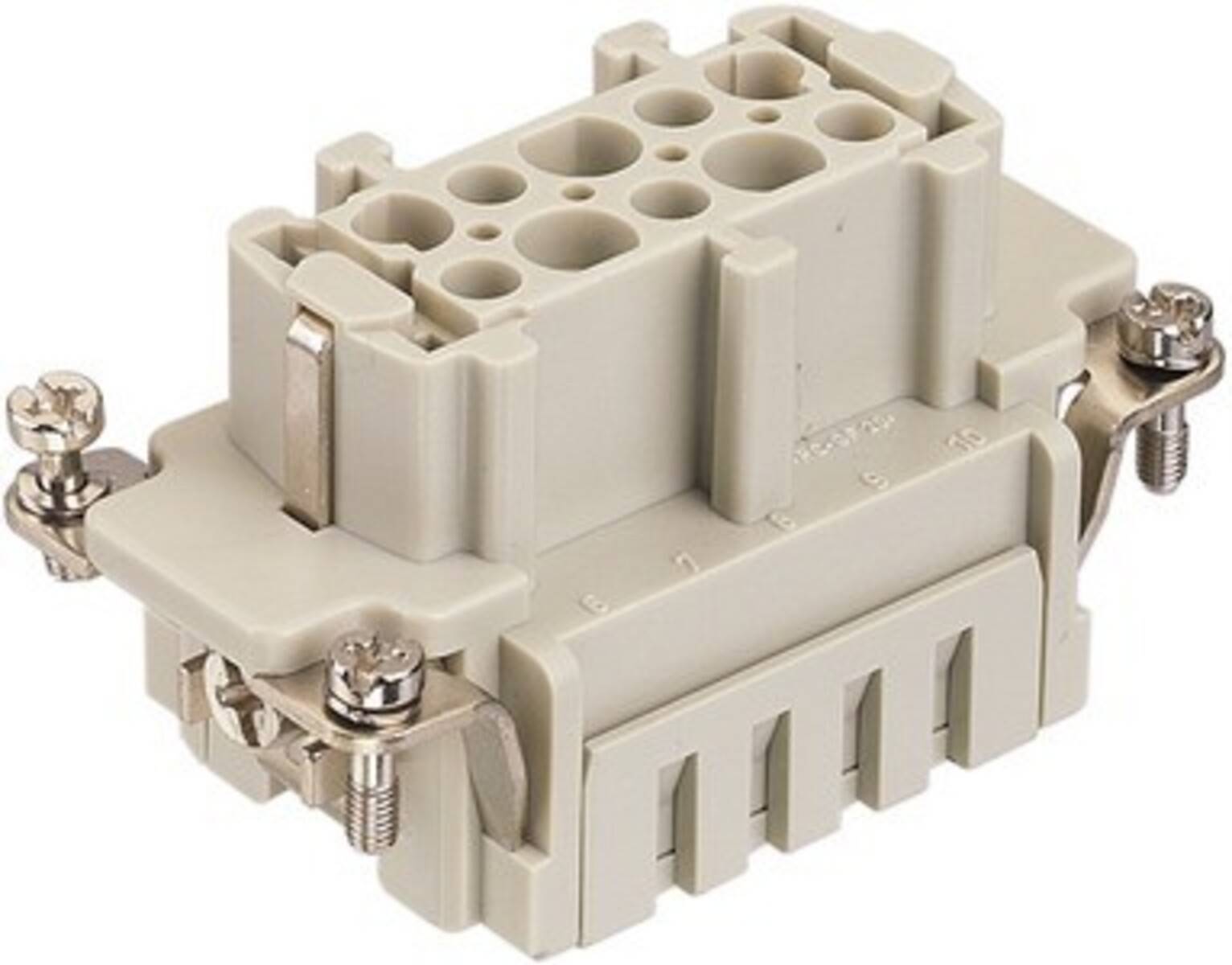

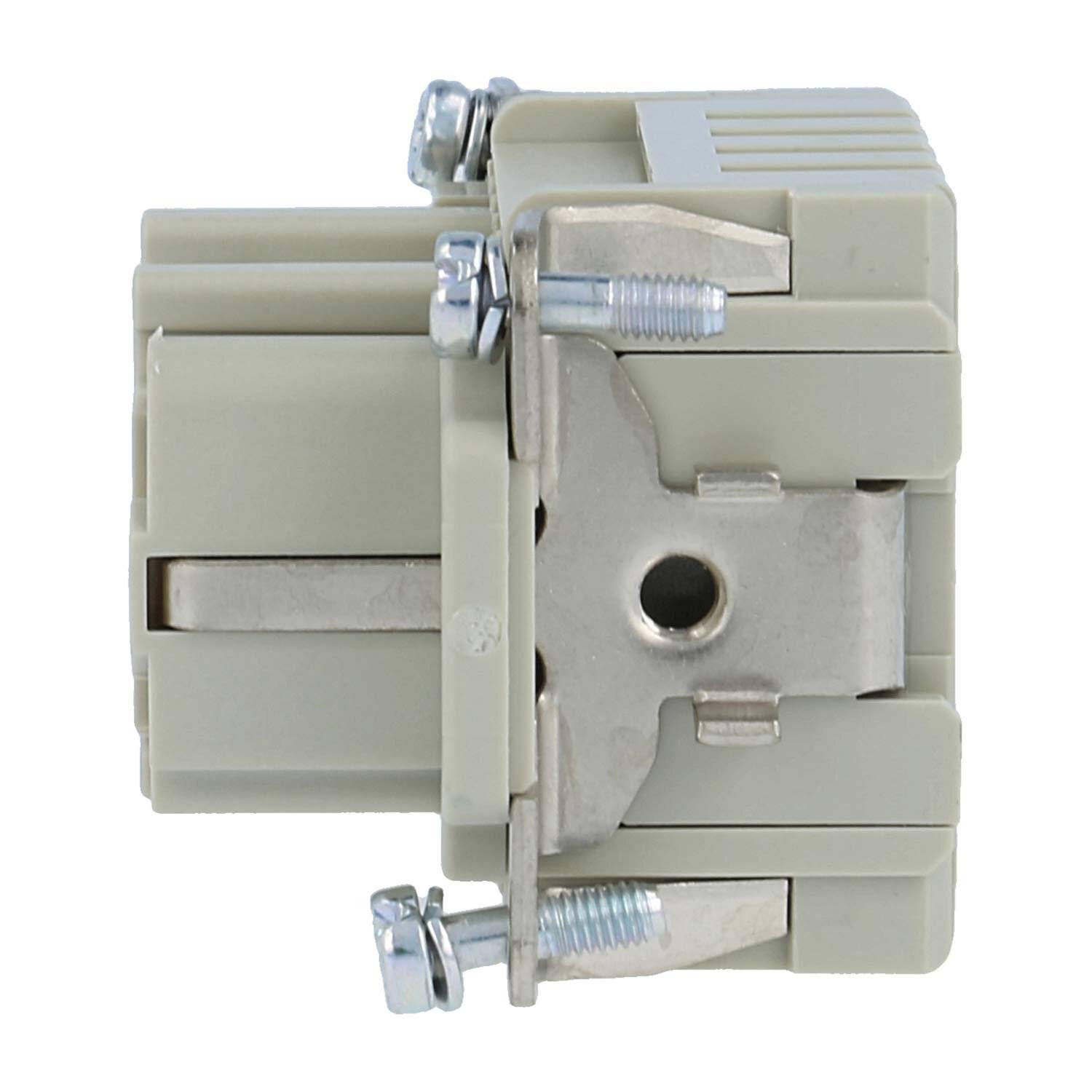

HARTING Han 10ES Buchseneinsatz (F) Käfigzugfederanschluss, 10-polig+PE 500V, 16A

HARTING Han 10ES Buchseneinsatz (F) Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück-1

1/2

Produkt-Art

Steckverbinder

Gesamtpolzahl

Inhalt

1 St.

Typ

09330102716

Herstellerfarbe

Mehrfarbig

Datenblatt (PDF)

Lieferung Do., 5. Nov.

25 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

19,48 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

10, Kontakteinsatz ohne Kontakte: nein, Buchse, Thermoplast, 16 A, -40..125 °C, 500 V, 6 kV, 3, Federzuganschluss, Mit Drahtschutz: nein, 0,14..2,5 mm², Silber, sonstige Kupferlegierungen, V0, Mit Schutzleiter: ja, 500, 34 mm, 63,8 mm, 35,6 mm

Technische Daten

Anzahl der Leistungskontakte: 10Kontakteinsatz ohne Kontakte: neinKontaktausführung: BuchsePolzahl: 10Werkstoff des Steckverbindereinsatzes: ThermoplastBemessungsstrom In: 16 ABetriebstemperatur: -40..125 °CBemessungsspannung: 500 VBemessungsstoßspannung: 6 kVVerschmutzungsgrad: 3Ausführung des elektrischen Anschlusses: FederzuganschlussMit Drahtschutz: neinAnschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse: 0,14..2,5 mm²Anschließbarer Leiterquerschnitt mehrdrähtig: 0,14..2,5 mm²Werkstoff der Kontaktbeschichtung: SilberWerkstoff des Kontakteinsatzes: ThermoplastWerkstoff des Kontaktes: sonstige KupferlegierungenBrennbarkeitsklasse des Isolierstoffs nach UL 94: V0Mit Schutzleiter: jaMin. Anzahl der Steckzyklen: 500Breite: 34 mmHöhe: 63,8 mmTiefe: 35,6 mmVerpackungseinheit: 1 StückMaße (cm): 0 × 0 × 0Bruttogewicht: 0 kg, Nettogewicht: 0,034 kgECLASS 7: Kontakteinsatz für Industriesteckverbinder (27440205)

Typ: 09330102716

Produkt-Art: Steckverbinder

Gesamtpolzahl: 10

Herstellerfarbe: Mehrfarbig

Inhalt: 1 St.

Herst.-Teilenr.: 09330102716

Polzahl: 10

UKCA: nicht relevant

Dokumente & Downloads

Datenblatt

Datenblatt 925420196 HARTING Han 10ES Buchseneinsatz (F) Käfigzugfederanschluss, 10-polig+PE 500V, 16A - 1 Stück

Beschreibung

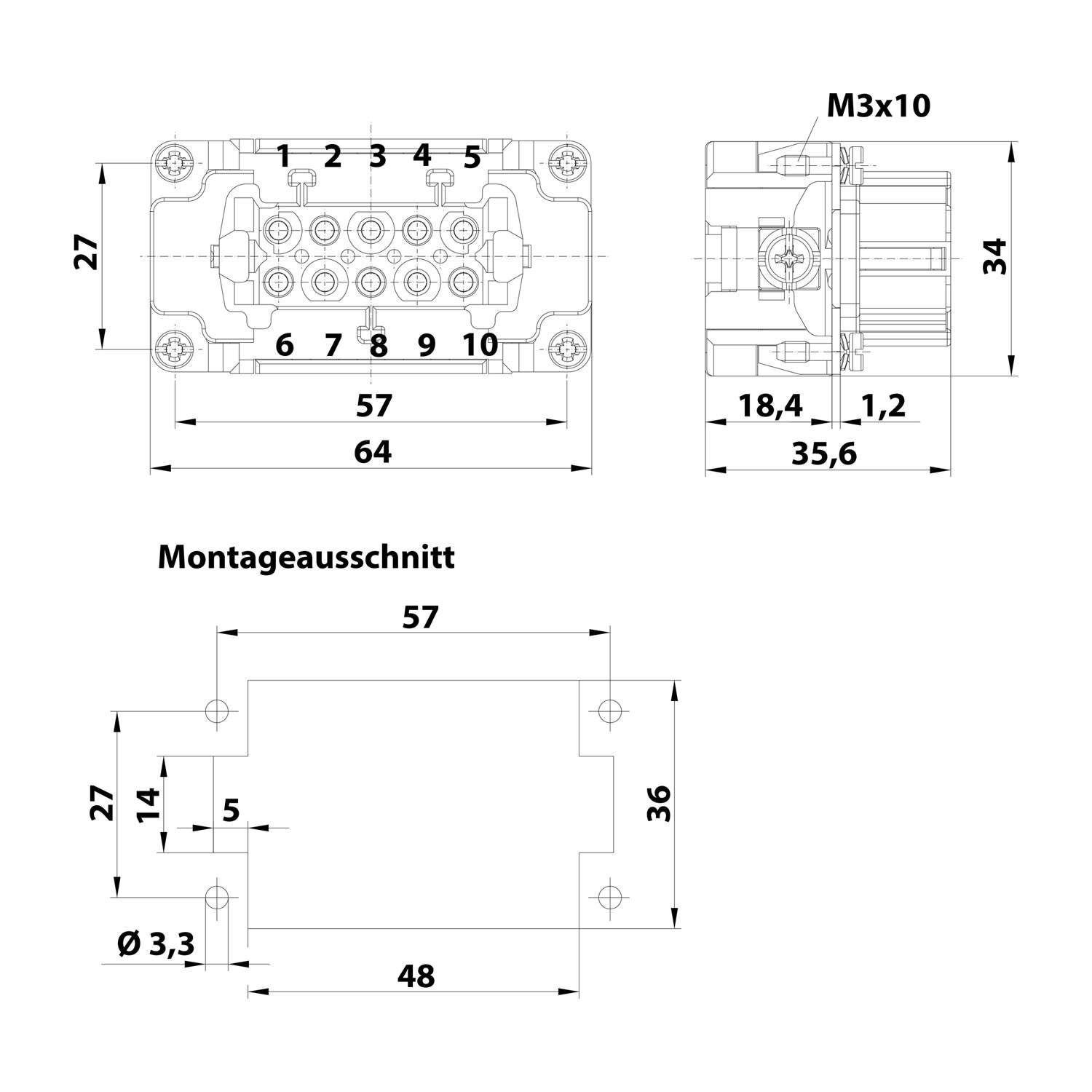

09330102716 HARTING Han 10ES Buchseneinsatz (F) Käfigzugfederanschluss, 10-polig+PE 500V, 16A: Typ: 10ES Einsatz Bauart: Buchseneinsatz (F) Polzahl: 10-polig +PE Beschriftung: 1 - 10 Anschlusstechnik: Käfigzugfederanschluss Bemessungsspannung: Spannung: 500V nach UL: 600V nach CSA: 600V Bemessungsstrom: Strom: 16A Bemessungsstoßspannung: 6kV Verschmutzungsgrad: 3 Durchgangswiderstand: <=3,0mOhm Isolationswiderstand: >=10Ohm Querschnitt: mm²: 0,14mm² - 2,5mm² AWG: AWG26 - AWG14 Abisolierlänge: Länge: 7,0mm - 9,0mm Maße: Länge: 64,0mm Breite: 34,0mm Höhe: 35,6mm Temperaturbereich: -40°C bis 125°C Steckzyklen: >=500 Passend für: 10B Gehäuse Werkstoff: Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert Farbe: Farbton: kieselgrau RAL 7032 Zulassungen / Normen: Brandverhalten nach UL: V0 nach UL94 Merkmale: - Zuverlässiger Käfigzugfederanschluss. - Vibrationsgeprüft. - Die Verwendung des Werkzeugs (119532) wird empfohlen. - RoHS-Konform mit Ausnahme 6c.: Kupferlegierung mit einem Massenanteil von bis zu 4 % Blei. Übereinstimmende Angaben: HARTING Stecker, HARTING Stecker 10 polig

Lieferumfang

Geliefert wird: Harting Buchseneinsatz Han 10 ES-F 09330102716, Verpackungseinheit: 1 Stk., EAN: 5713140051102
