ifm Electronic AC2230 AC2230 I/O-Modul Anzahl digitale Ausgänge: 4 Anzahl digitale Eingänge: 4 kaufen

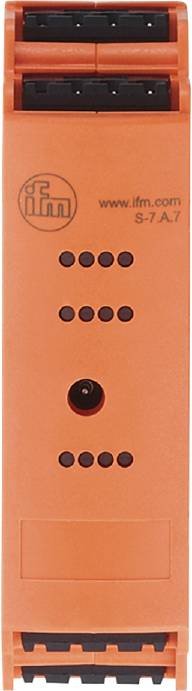

Ein orangefarbener Hintergrund mit schwarzen Punkten, die in Reihen angeordnet sind, über einem einzelnen schwarzen Kreis.

Abbildung ähnlich

Produkt-Art

I/O-Modul

Typ

AC2230

Anzahl digitale Eingänge

Anzahl digitale Ausgänge

Kontroll-LEDs

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt (168,06 € / Stück)

184,87 €

-9 %

168,06 €

zzgl. MwSt.

Kostenfreier Versand

nur 19,90 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm AC2230 AS-i Eingangs-/Ausgangsmodul

AS-i Eingangs-/Ausgangsmodul
SmartL25 4DI 4DO C
Anschlussklemmen
IP 20

Technische Daten

Aktuatorversorgung der Ausgänge: AUX
Anzahl der digitalen Ausgänge: 4
Anzahl der digitalen Eingänge: 4
Anzahl der Ein- und Ausgänge: Anzahl der digitalen Eingänge: 4; Anzahl der digitalen Ausgänge: 4
Anzeige: Schaltzustand: LED, gelb I1...I4, O1...O4; Betrieb: LED, grün AS-i, AUX; Fehler: LED, rot
Galvanisch entkoppelt Digitalausgang: ja
Umgebungstemperatur-1 [°C]: -25...60
Applikation: Schaltschrankeinbau
AS-i Adressierung: Adressierbuchse
AS-i E/A-Konfiguration [hex]: 7
AS-i ID1-Code [hex]: 7; (fest eingestellt)
AS-i ID-Code [hex]: A.7
AS-i Master Profil: M4
AS-i Profil: S-7.A.7
AS-i Version: 3.0
AS-i Zertifikat: 124401
Ausführung: Nur für den Betrieb mit AS-i Mastern Profil M4
Beschaltung: PNP
Betriebsspannung [V]: 18...31,6 DC
Eingangsbeschaltung digitale Eingänge: PNP; (Typ 2 gemäß IEC 61131-2)
Eingangsstrom High [mA]: 6...10
Eingangsstrom Low [mA]: 0...2
Erweiterter Adressiermodus: ja
Gewicht [g]: 107.100
Hinweise: Das Gerät muss aus einer galvanisch getrennten Spannungsquelle versorgt werden.; Diese Spannungsquelle muss sekundär über eine UL-zugelassene Sicherung verfügen (siehe Beiblatt).; Alternativ kann auch ein Class 2-Netzteil zur Versorgung von AUX verwendet werden.
Konfektionierbarer Anschluss / Klemmen: Stiftleisten: 4 x ; Rastermaß: 5,0 mm
Kurzschlussfest: ja
Kurzschlussfestigkeit Digitaleingänge: ja
Lagertemperatur [°C]: -25...75
Max. Höhe über NN [m]: 2000
Max. Stromaufnahme aus AS-i [mA]: 250
Max. Stromaufnahme aus zusätzlicher Versorgung [mA]: 4000; (AUX)
max. Strombelastbarkeit Eingänge gesamt [mA]: 200
Max. zulässige relative Luftfeuchtigkeit [%]: 90; (nicht kondensierend)
Montageart: Tragschienenmontage
Schaltpegel High [V]: > 11
Schutzart: IP 20
Schutzart Klemmen: IP 20
Sensorversorgung der Eingänge: AS-i
Spannungsbereich DC [V]: 20...30; (AUX)
Spannungsversorgung [V]: 18...30; (DC)
Strombelastbarkeit Ausgänge gesamt [A]: 4
Strombelastbarkeit je Ausgang [mA]: 1000; (Gebrauchskategorie DC-12: 700 ; Gebrauchskategorie DC-13 (Steuerung von Elektromagneten): 20 W (IEC 60947-5-1))
Verschmutzungsgrad: 2
Watchdog integriert: ja
Zusätzliche Spannungsversorgung [V]: 20...30 DC; (AUX)
