ifm Electronic Drucksensor 1 St. PT5300 0 MPa bis 40 MPa M12 Analog Piece
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Verpackungsart
Piece
Produkt-Art
Drucksensor
Anschluss
M12
Ausführung
Relativdruck
Messbereich (Druck) (max.)
40 MPa
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
184,87 €
3
2% = 4,51 €
180,36 €
5
3% = 6,01 €
178,86 €
10
4% = 7,52 €
177,35 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (184,87 € / Stück)
184,87 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details

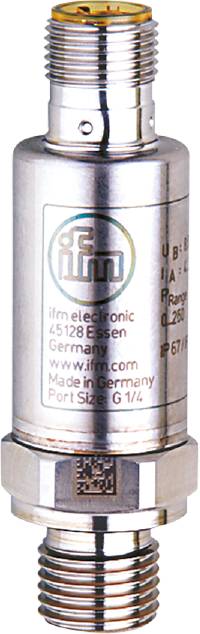

ifm PT5300 Elektronischer Drucksensor
- Zuverlässige Erfassung des Systemdrucks in industriellen Anwendungen
- Hohe Schock- und Vibrationsfestigkeit
- Sehr gute Wiederholgenauigkeit und geringe Kennlinienabweichung
- Lebenserwartung von mehr als 60 Millionen Druckzyklen
- Kompaktes und robustes Edelstahlgehäuse für den Einsatz in beengten Einbauverhältnissen
Technische Daten
- Analogausgang Strom [mA]: 4...20
- Anzahl der analogen Ausgänge: 1
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Ausgänge: 1
- Druckfestigkeit [MPa]: 100
- Druckfestigkeit [psi]: 14500
- Kennlinienabweichung: < ± 0,5; (inkl. Einschraubdrift, Nullpunkt- und Spannenfehler, Nichtlinearität, Hysterese)
- Linearitätsabweichung-Prozent-Spanne: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Messbereich [MPa]: 0...40
- Min. Berstdruck [MPa]: 170
- Umgebungstemperatur-1 [°C]: -40...90
- Wiederholgenauigkeit Prozent-Spanne: < ± 0,05; (bei Temperaturschwankungen < 10 K)
- Anzugsdrehmoment [Nm]: 25...35; (empfohlenes Drehmoment; Abhängig von Schmierung, Dichtung und Druckbelastung)
- Applikation: für den industriellen Einsatz
- Ausgangssignal: Analogsignal
- Bereitschaftsverzögerungszeit [s]: < 0,1
- Betriebsspannung [V]: 8,5...36 DC
- Dichtung Prozessanschluss: FKM (DIN EN ISO 1179-2)
- Drosselelement vorhanden: nein (nachrüstbar)
- Druckart: Relativdruck
- Druckfestigkeit [bar]: 1000
- Druckgeräterichtlinie: Gute Ingenieurpraxis; verwendbar für Medien der Fluidgruppe 2; Medien der Fluidgruppe 1 auf Anfrage
- Gesamtzahl Ausgänge: 1
- Gewicht [g]: 60.000
- Hystereseabweichung: < ± 0,2
- Kurzschlussfest: ja
- Lagertemperatur [°C]: -40...100
- Langzeitstabilität: < ± 0,1; (pro 6 Monate)
- Max. Bürde [Ω]: (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 ; @12V max. 160 ; @24V max. 720
- Medien: Flüssige und gasförmige Medien
- Mediumtemperatur [°C]: -40...90
- Messbereich [bar]: 0...400
- Messbereich [psi]: 0...5800
- Min. Berstdruck [bar]: 1700
- Min. Berstdruck [psi]: 24655
- Min. Druckzyklen: 60 Millionen; (bei 1,2-fachem Nenndruck)
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- MTTF: 787
- Prozessanschluss: Gewindeanschluss G 1/4 Außengewinde (DIN EN ISO 1179-2)
- Schutzart: IP 67; IP 69K
- Schutzklasse: III
- Sprungantwortzeit Analogausgang [ms]: 1
- Steckverbindung: Pinlayout: 0150 - Steckverbindung: 1 x M12; Codierung: A
- Temperaturkoeffizient Nullpunkt und Spanne: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Überlastfest: ja
- Vakuumfestigkeit [mbar]: -1000
- Verpolungsschutz: ja
- Werkstoffe in Kontakt mit dem Medium: 1.4542 (Edelstahl / 17-4 PH / 630)
- Verpackungsart
Piece
- Produkt-Art
Drucksensor
- Typ
PT5300
- Anschluss
M12
- Ausführung
Relativdruck
- Ansprechzeit
1 ms
- Ausgänge
Analog Strom
- Ausgangssignal (min.)
4 mA
- Ausgangssignal (max.)
20 mA
- Schnittstellen
M12-Stecker
- Messbereich (Druck) (min.)
0 MPa
- Messbereich (Druck) (max.)
40 MPa
- Messbereich (Druck)
0 MPa bis 40 MPa
- Betriebsspannung min.
8.5 V/DC
- Betriebsspannung max.
36 V/DC
- Betriebsspannungsbereich
8.5 - 36 V/DC
- Kontaktart
Analog
- Berst-Druck
1700 bar
- Schlauch-Anschluss
G1/4 AG
- Min. Temperatur
-40 °C
- Max. Temperatur
90 °C
- Gewicht
60.000 g
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3319603 ifm Electronic Drucksensor 1 St. PT5300 0 MPa bis 40 MPa M12 Analog Piece
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3319603 ifm Electronic Drucksensor 1 St. PT5300 0 MPa bis 40 MPa M12 Analog Piece
Beschreibung
ifm PT5300 Elektronischer Drucksensor
Lieferumfang
- Geliefert wird: Ifm Electronic Drucksensor elektronisch PT5300, Verpackungseinheit: 1 Stk., EAN: 4021179283137
