ifm Electronic EVC09A Verbindungsleitung M12 Stecker, gewinkelt, Buchse, gewinkelt 0.3 m Polzahl Sensoren: 4, 5 1 St. Pi kaufen

Alles für Ihre Technik
Lieferungen in 24h
Garantiertes Rückgaberecht
Fachhandel seit 1923

Alles für Ihre Technik
Lieferungen in 24h
Garantiertes Rückgaberecht
Fachhandel seit 1923

Conrad

Einkaufen als

Geschäftskunde

10.000.000+ Produktvariationen
Nettopreise (exkl. MwSt.)

Privatkunde

1.000.000+ Produkte
Bruttopreise (inkl. MwSt.)

Hilfe & Support

Conrad

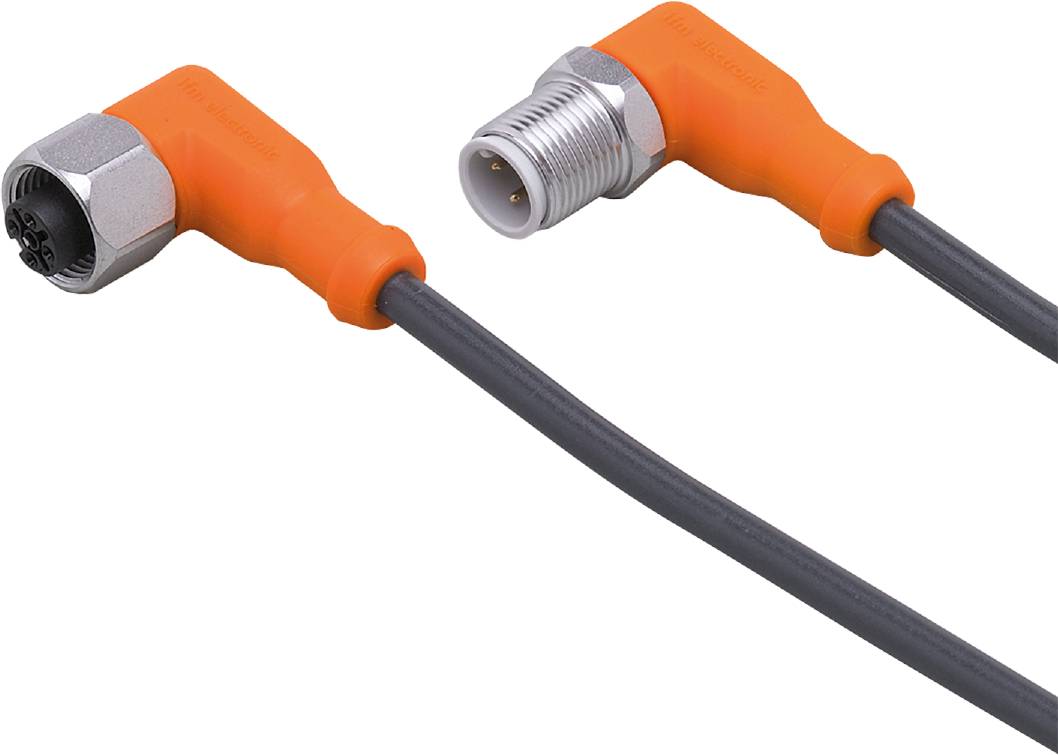

Zwei orangefarbene, rechtwinklige Steckverbinder mit grauen Kabeln, die miteinander verbunden sind. Eignen sich für industrielle Anwendungen.

Abbildung ähnlich

Produkt-Art

Verbindungsleitung

Bauform

Stecker, gewinkelt

Buchse, gewinkelt

Anschlussseite A

M12

Anschlussseite B

M12

Polzahl

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (43,69 € / Stück)

43,69 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

ifm EVC09A Verbindungskabel

Für Anwendungen in explosionsgefährdeten Bereichen
Resistent gegen Öle und Kühlschmiermittel
Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Vibrations- und schockfest dank Überwurfmutter mit Rüttelsicherung

Technische Daten

Abmessungen [mm]: 31 x 15,5 x 36,5
Umgebungstemperatur-1 [°C]: -20...60
ATEX Gerätekennzeichnung: II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67
Besondere Eigenschaft: halogenfrei; Vergoldete Kontakte
Betriebsspannung [V]: < 60 AC/DC
Gewicht [g]: 60.800
Kabel: 2. - Kabel: 0,3 m, PUR, halogenfrei, schwarz, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Lackverträglich: ja
Schutzart: IP 67; (bei Anwendung außerhalb des Ex-Bereichs: IP 68 / IP 69K)
Schutzklasse: II
Steckverbindung: 1.Stecker - Pinlayout: 0001 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 1,2...1,5 Nm / 3.Buchse - Pinlayout: 0017 - Steckverbindung: 1 x M12, abgewinkelt; Codierung: A; Arretierung: 1.4404 (Edelstahl / 316L); Kontakte: vergoldet; Anzugsdrehmoment: 1,2...1,5 Nm
Strombelastbarkeit gesamt [A]: 2
Werkstoff Überwurfmutter: 1.4404 (Edelstahl / 316L)
Zulassung: BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U

Verpackungsart: Piece

Typ: EVC09A

Produkt-Art: Verbindungsleitung

Bauform: Stecker, gewinkelt
Buchse, gewinkelt

Anschlussseite A: M12

Anschlussseite B: M12

Polzahl: 4
5

Kabellänge: 0.3 m

Mantelmaterial: PUR

Nennspannung: 60 V DC/AC

Außen-Ø: 4.9 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.34 mm²

Anschluss: M12 Stecker

Gewinde-Typ Anschlussseite: M12

Gewinde-Typ Kabelanschluss und Montage: M12

Kodierung: A
A

Kontaktoberfläche: Vergoldet

Besonderheiten: Halogenfrei

Min. Temperatur: -20 °C

Max. Temperatur: 60 °C

Verschlussart: Schraub

Herst.-Teilenr.: EVC09A

Inhalt: 1 St.

Kabel-Ø: 4.9 mm

UKCA: Ja

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Anschlussseite B

Anschlussseite A

Bauform

Polzahl

Nennspannung

Kabellänge

Gewinde-Typ Anschlussseite

ifm Electronic E10411 Einbaustecker PG9 Stecker, gerade 0.5 m Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315457

Kabel, offenes Ende

M12

Stecker, gerade

250 V DC/AC

0.5 m

PG9

ifm Electronic E10013 Sensor-/Aktor-Steckverbinder, unkonfektioniert M18 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315485

konfektionierbar

M18

Buchse, gewinkelt

250 V DC/AC

M18

ifm Electronic E10137 Sensor-/Aktor-Steckverbinder, unkonfektioniert M18 Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315486

konfektionierbar

M18

Buchse, gerade

250 V DC/AC

M18

ifm Electronic E10189 Anschlussleitung 1/2" Buchse, gerade 2 m Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3315487

Kabel, offenes Ende

1/2"

Buchse, gerade

250 V DC/AC

2 m

1/2"

ifm Electronic E10190 Anschlussleitung 1/2" Buchse, gewinkelt 2 m Polzahl Sensoren: 3 1 St. Piece

Bestell-Nr.:3315488

Kabel, offenes Ende

1/2"

Buchse, gewinkelt

250 V DC/AC

2 m

1/2"

ifm Electronic E10217 Anschlussleitung M8 Buchse, gewinkelt 2 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3315489

Kabel, offenes Ende

Buchse, gewinkelt

60 V DC/AC

2 m

ifm Electronic E10108 Sensor-/Aktor-Steckverbinder, unkonfektioniert M12 Buchse, gewinkelt Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315497

konfektionierbar

M12

Buchse, gewinkelt

250 V/AC

M12

ifm Electronic E10109 Sensor-/Aktor-Steckverbinder, unkonfektioniert Buchse, gerade Polzahl Sensoren: 4 1 St.

Bestell-Nr.:3315537

konfektionierbar

M12

Buchse, gerade

45 V/AC70 V/DC

ifm Electronic E10191 Anschlussleitung 1/2" Buchse, gerade 5 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3315611

Kabel, offenes Ende

1/2"

Buchse, gerade

250 V DC/AC

5 m

1/2"

ifm Electronic E10200 Anschlussleitung 1/2" Buchse, gewinkelt 5 m Polzahl Sensoren: 3 1 St.

Bestell-Nr.:3315612

Kabel, offenes Ende

1/2"

Buchse, gewinkelt

250 V DC/AC

5 m

1/2"

Dokumente & Downloads

Datenblatt

Datenblatt 3316646 ifm Electronic EVC09A Verbindungsleitung M12 Stecker, gewinkelt, Buchse, gewinkelt 0.3 m Polzahl Sensoren: 4, 5 1 St. Pi

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3316646 ifm Electronic EVC09A Verbindungsleitung M12 Stecker, gewinkelt, Buchse, gewinkelt 0.3 m Polzahl Sensoren: 4, 5 1 St. Pi

Beschreibung

ifm EVC09A Verbindungskabel

Lieferumfang

Geliefert wird: Ifm Electronic Verbindungskabel 0,3m EVC09A, Verpackungseinheit: 1 Stk., EAN: 4021179212816
