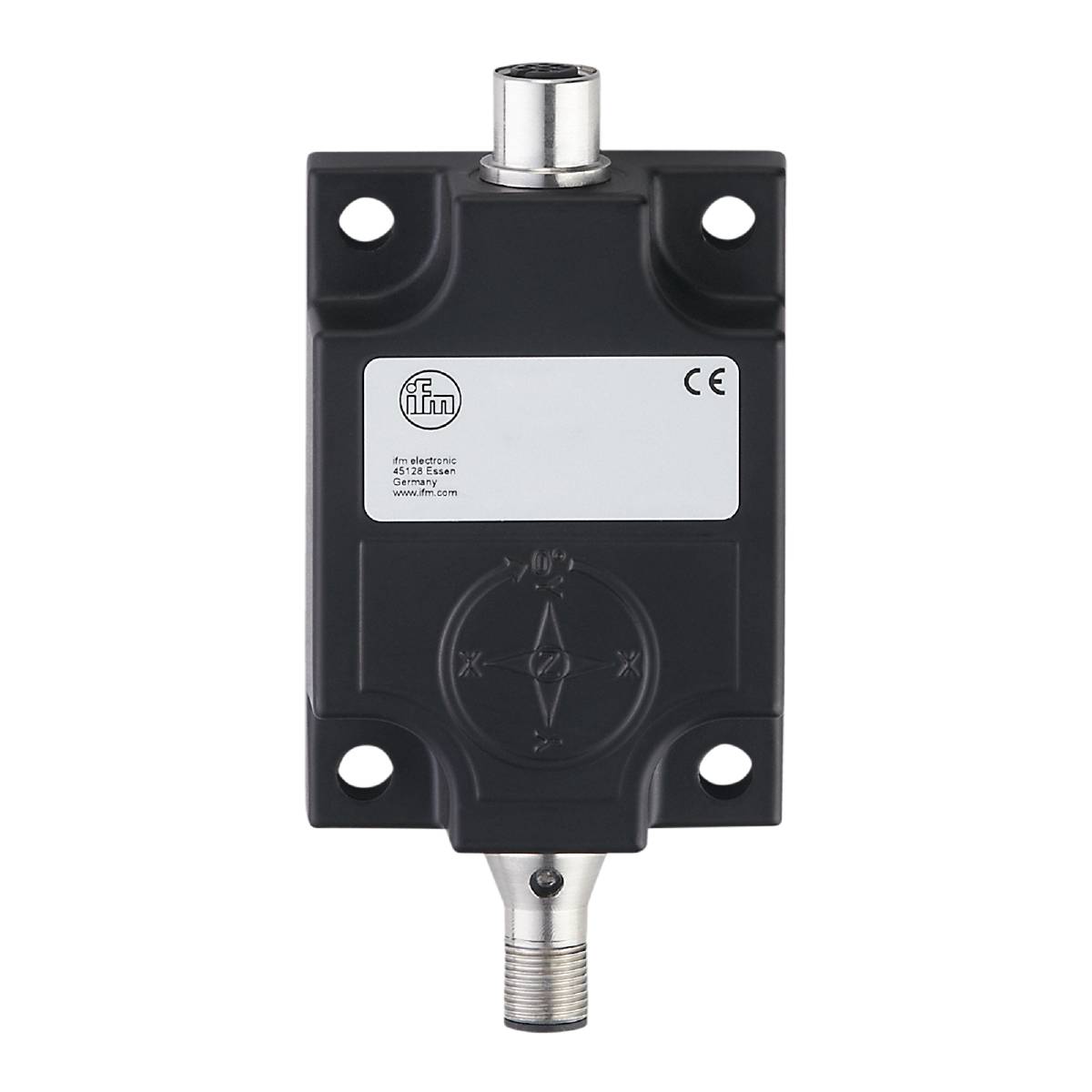

ifm Electronic Neigungssensor JD2120 JD2120 Messbereich: -90 - +90 ° CAN M12
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Neigungssensor
Betriebsspannung max.
30 V/DC
Messbereich (max.)
+90 °
Anschluss
M12
Typ
JD2120
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (911,76 € / Stück)
911,76 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Abmessungen [mm]: 27 x 59 x 118,5
- Abschlusswiderstand: ja; (intern ; parametrierbar)
- Anzahl der CAN Schnittstellen: 1
- Anzahl Messachsen: 2; (X/Y)
- Anzeige: Preoperational Mode: 1 x LED, grün; Operational Mode: 1 x LED, grün blinkt; Fehler: 1 x LED, rot
- Auflösung-Neigung [°]: 0,01; (parametrierbar)
- Funktionsprinzip-Neigung: dynamisch
- Hysterese-Neigung [°]: ≤ ± 0,05
- Messprinzip Diagnose: MEMS kapazitiv; (Beschleunigungssensor ; Gyroskop)
- Umgebungstemperatur-1 [°C]: -40...85
- Applikation: Hochpräzise Neigungsmessung in dynamischen Applikationen
- Betriebsspannung [V]: 9...30 DC
- Einbaulage: horizontal
- Genauigkeit - dynamische_Messung [°]: ± 0,5
- Genauigkeit - statische_Messung [°]: ± 0,3
- Gewicht [g]: 210.000
- Kommunikationsschnittstelle: CAN
- Lagertemperatur [°C]: -40...85
- Messbereich Beschleunigung - Neigungsmessung [g]: ± 4
- Messbereich Drehrate - Neigungsmessung [°/s]: ± 500
- Min. Isolationswiderstand [MΩ]: 100; (500 V DC)
- MTTF: 260
- Protokoll - CAN: CANopen
- Schutzart: IP 67; IP 68; IP 69K
- Schutzklasse: III
- Steckverbindung: CAN-In - Pinlayout: 0063 - Steckverbindung: 1 x M12; Codierung: A / CAN-Out - Pinlayout: 0017 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: < 65; (9 ... 30 V DC)
- Temperaturkoeffizient [1/K]: ≤ ± 0,008°
- Verpolungsfest: ja
- Verpolungsschutz: ja
- Version - CAN: CiA DS301 V4.2.0; DSP-410 V2.0.0; CiA 306 V1.3.0
- Wiederholgenauigkeit [°]: ± 0,05
- Winkelbereich - Neigungsmessung [°]: ± 90
- Produkt-Art
Neigungssensor
- Typ
JD2120
- Betriebsspannung min.
9 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
9 - 30 V/DC
- Messbereich (min.)
-90°
- Messbereich (max.)
+90°
- Messbereich
-90 - +90 °
- Auflösung
0.01°
- Anzahl Achsen
2
- Anschluss
M12
- Besonderheiten
LED-Anzeige
- Schnittstellen
CAN
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3321823 ifm Electronic Neigungssensor JD2120 JD2120 Messbereich: -90 - +90 ° CAN M12
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321823 ifm Electronic Neigungssensor JD2120 JD2120 Messbereich: -90 - +90 ° CAN M12
Beschreibung
ifm JD2120 Neigungssensor
Lieferumfang
- Geliefert wird: Ifm Electronic Neigungssensor JD2120, Verpackungseinheit: 1 Stk., EAN: 4021179321235
