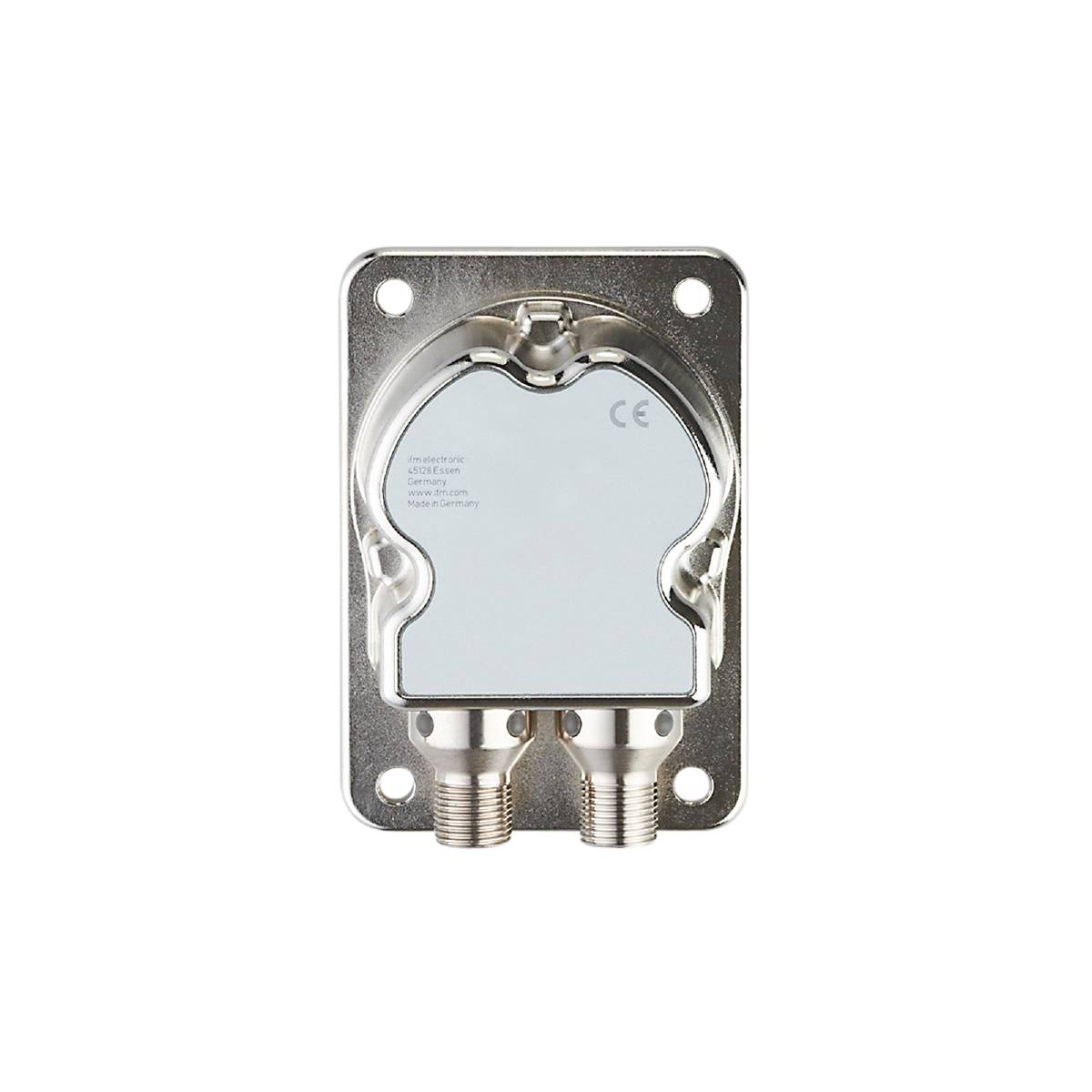

ifm Electronic Neigungssensor JN2200 JN2200 Messbereich: -180 - +180 ° IO-Link M12 1 Schließer, 1 Öffner, Analog
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Neigungssensor
Betriebsspannung max.
30 V/DC
Messbereich (max.)
+180 °
Ausgänge
PNP
NPN
Anschluss
M12
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradAnzahl
Gesamt (491,60 € / Stück)
491,60 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
ifm JN2200 Neigungssensor
- Präzise Messung von Neigungswinkeln in X- und Y-Richtung
- Hohe Messgenauigkeit über den gesamten Winkelbereich in zwei Achsen
- Mit zwei programmierbaren Schaltausgängen, zwei skalierbaren Analogausgängen und IO-Link
- Kompaktes und robustes Gehäuse
- Hohe Schutzart für die Anforderungen rauer Industrieumgebungen
Technische Daten
- Abmessungen [mm]: 90 x 62 x 33,2
- Analogausgang Spannung [V]: 2...10; (im Fehlerfall: 1 )
- Analogausgang Strom [mA]: 4...20; (im Fehlerfall: 2 )
- Anzahl der analogen Ausgänge: 2
- Anzahl der digitalen Ausgänge: 2
- Anzahl der Ein- und Ausgänge: Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 2
- Anzahl Messachsen - Vibrationsmessung: X/Y/Z parametrierbar
- Anzahl Messachsen - Neigungsmessung: 2
- Anzeige: Betrieb: 1 x LED, grün; Schaltpunkt: 1 x LED, gelb
- Auflösung-Neigung [°]: 0,05
- Funktionsprinzip-Neigung: statisch
- Genauigkeit-Neigung [°]: ≤ ± 0,5; (Absolut)
- Hysterese-Neigung [°]: ≤ ± 0,05
- IO-Link Revision: 1.1
- Messprinzip Diagnose: MEMS kapazitiv
- SDCI-Norm: IEC 61131-9 CDV
- Übertragungstyp-IO-Link: COM2 (38,4 kBaud)
- Umgebungstemperatur-1 [°C]: -40...85
- Applikation: Hochpräzise Neigungsmessung in 2 Achsen für mobile und industrielle Anwendungen
- Ausgangsfunktion: Schließer / Öffner; (programmierbar)
- Ausgangssignal: Analogsignal; Schaltsignal
- Benötigte Masterportklasse: A
- Bereitschaftsverzögerungszeit [s]: 300; (Aufwärmzeit; Max. Initialiierungzeit: 1000 m)
- Betriebsspannung [V]: 9,2...30 DC; (Spannungsausgang: 12...30 DC; IO-Link: 18...30 DC)
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 125; (125 (85° C); 200 (60° C); 250 (40° C))
- Einbaulage: horizontal
- Elektrische Ausführung: PNP/NPN
- Frequenzbereich - Vibrationsmessung [Hz]: 0,1...400
- Genauigkeit Analogausgang [%]: ≤ 1
- Gesamtzahl Ausgänge: 4
- Gewicht [g]: 410.000
- Grenzfrequenz - Neigungsmessung [Hz]: 0,5...10; (parametrierbar)
- Kommunikationsschnittstelle: IO-Link
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: -40...85
- Max. Bürde [Ω]: 220; (220 (9,2…15 V) / 500 (15…30 V))
- max. Spannungsabfall Schaltausgang DC [V]: 2,5
- Max. Stromaufnahme [mA]: 330; (9,2 V DC; -40 °C)
- Messbereich Schwingung - Vibrationsmessung [g]: 16; (± 2; ± 4; ±8 parametrierbar)
- Messbereich Schwingung - Vibrationsmessung [mm/s]: 3200
- Min. Lastwiderstand [Ω]: 1000; (10000 (12...13,5 V) / 1000 (13,5...30 V))
- Min. Prozesszykluszeit [ms]: 5
- MTTF: 176
- Norm: Konform mit ECE R 10, Rev. 5; ISO 7637-3: 2007-07
- Parametriermöglichkeiten: Winkel (X/Y) / Vibration (Veff/aPeak); Hysterese / Fenster; Schaltpunkte; Schaltlogik; Fehlersignalisierung; Selbsttest; Strom-/Spannungsausgang
- Profile: Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
- Prozessdaten analog: 2
- Prozessdaten binär: 2
- Schutzart: IP 65; IP 67; IP 68; IP 69K
- Schutzklasse: III
- SIO-Mode: ja
- Steckverbindung: 1. digital - Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A / 2. analog - Pinlayout: 0001 - Steckverbindung: 1 x M12; Codierung: A
- Stromaufnahme [mA]: 90; (24 V DC, 25 °C)
- Temperaturkoeffizient [1/K]: ≤ ± 0,02 °
- Überlastfest: ja
- Verpolungsfest: ja
- Verpolungsschutz: ja
- Wiederholgenauigkeit [°]: ≤ ± 0,1
- Winkelbereich - Neigungsmessung [°]: ± 180
- Produkt-Art
Neigungssensor
- Typ
JN2200
- Betriebsspannung min.
9.2 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
9.2 - 30 V/DC
- Betriebsstrom
90 mA
- Kontaktart
1 Schließer
1 Öffner
Analog
- Messbereich (min.)
-180°
- Messbereich (max.)
+180°
- Messbereich
-180 - +180 °
- Auflösung
0.05°
- Anzahl Achsen
2
- Ausgänge
PNP
NPN
- Ausgangssignal (min.)
2 V
- Ausgangssignal (max.)
10 V
- Messgenauigkeit ±
0.5°
- Anschluss
M12
- Besonderheiten
LED-Anzeige
- Schnittstellen
IO-Link
- Min. Temperatur
-40 °C
- Max. Temperatur
85 °C
- Länge
90 mm
- Breite
62 mm
- Höhe
33.2 mm
- RoHS-konform
Ja
- Inhalt
1 St.
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 3321321 ifm Electronic Neigungssensor JN2200 JN2200 Messbereich: -180 - +180 ° IO-Link M12 1 Schließer, 1 Öffner, Analog
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321321 ifm Electronic Neigungssensor JN2200 JN2200 Messbereich: -180 - +180 ° IO-Link M12 1 Schließer, 1 Öffner, Analog
Beschreibung
ifm JN2200 Neigungssensor
Lieferumfang
- Geliefert wird: Ifm Electronic Neigungssensor JN2200, Verpackungseinheit: 1 Stk., EAN: 4021179293884
