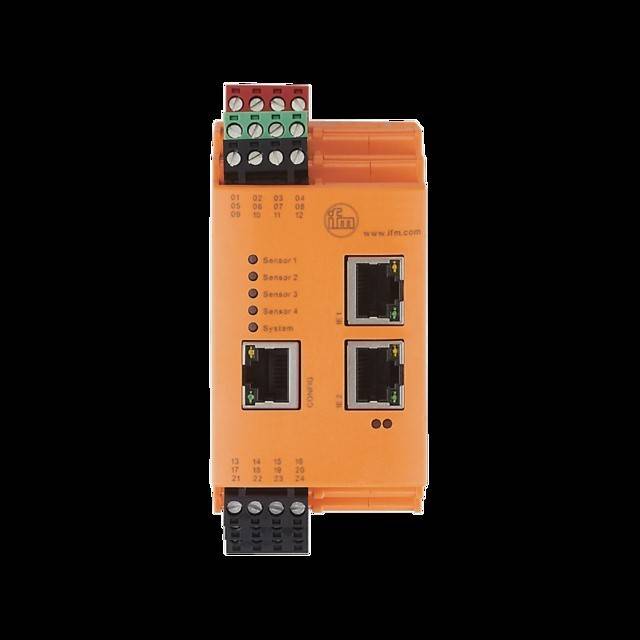

ifm Electronic VSE150 Diagnoseelektronik für Schwingungssensoren VSE150 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Diagnoseelektronik für Schwingungssensoren
Typ
VSE150
Betriebsspannung max.
24 V/DC
Betriebsspannungsbereich
24 V/DC (max)
Inhalt
1 St.
Datenblatt (PDF)
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Highlights & Details
ifm VSE150 Diagnoseelektronik für Schwingungssensoren
- Für die zuverlässige Schwingungsüberwachung von Maschinen und Anlagen
- Zustandsorientierte Instandhaltung dank Überwachung von Unwucht, Wälzlager- oder Getriebezustand
- Dynamische Eingänge zur gleichzeitigen Erfassung von bis zu vier Schwingungssensoren
- Zwei Schaltausgänge für Voralarm und Hauptalarm
- Analogeingänge zur Überwachung weiterer physikalischer Messgrößen
Unser Service für Sie
Technische Daten
- Abmessungen [mm]: 114,2 x 50 x 105,3
- Analogausgang Strom [mA]: 4...20
- Analogeingang Strom [mA]: 4...20
- Anzahl der analogen Ausgänge: 1; (konfigurierbar)
- Anzahl der analogen Eingänge: 2
- Anzahl der digitalen Ausgänge: 2; (konfigurierbar)
- Anzahl der dynamischen Eingänge: 4
- Anzahl der Ein- und Ausgänge: Anzahl der analogen Eingänge: 2; Anzahl der dynamischen Eingänge: 4; Anzahl der digitalen Ausgänge: 2; Anzahl der analogen Ausgänge: 1
- Umgebungstemperatur-1 [°C]: 0...60
- Applikation: kontinuierliche Schwingungsüberwachung
- Auflösung Analogeingang: 12
- Ausführung: Parametrierbar über PC-Software VES004
- Ausführung Kurzschlussschutz: getaktet
- Ausgangsfunktion: Schließer / Öffner; (parametrierbar)
- Ausgangssignal: Schaltsignal; Analogsignal
- Betriebsspannung [V]: 24 DC; (bei erwendung des IEPE-Eingangs: 24 + 20%; IEPE = Integrated Electronics Piezo Electric)
- Betriebsspannungstoleranz [%]: 20
- Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA]: 100
- Dynamischer Eingang - Auflösung [bit]: 16
- Dynamischer Eingang - Frequenzbereich [Hz]: 0,1...12000
- Dynamischer Eingang - Samplingrate [kSamples]: 100
- Dynamischer Eingang - Signal: 0...10 mA / IEPE / 4...20 mA
- Echtzeituhr: ja
- Elektrische Ausführung: PNP
- Frequenzbereich [Hz]: 0,1...12000
- Gehäuse: Kunststoffgehäuse
- Gesamtzahl Ausgänge: 2
- Gesamtzahl der Ein- und Ausgänge: 8; (konfigurierbar)
- Gesamtzahl Eingänge: 6
- Gewicht [g]: 415.200
- Kommunikationsschnittstelle: Ethernet
- Konfektionierbarer Anschluss / Klemmen: COMBICON:
- Kurzschlussschutz: ja
- Lagertemperatur [°C]: 0...60
- Max. Bürde [Ω]: 500
- max. Spannungsabfall Schaltausgang DC [V]: 2
- Montageart: Tragschiene; (TH35/EN60715)
- MTTF: 92
- Protokoll: PROFINET IO
- Schutzart: IP 20
- Schutzklasse: III
- Stromaufnahme [mA]: 200; ((24 V DC))
- Überlastfest: ja
- Übertragungsrate: 10 MBaud; 100 MBaud
- Produkt-Art
Diagnoseelektronik für Schwingungssensoren
- Typ
VSE150
- Betriebsspannung max.
24 V/DC
- Betriebsspannungsbereich
24 V/DC (max)
- Inhalt
1 St.
- RoHS-konform
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 3321971 ifm Electronic VSE150 Diagnoseelektronik für Schwingungssensoren VSE150 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3321971 ifm Electronic VSE150 Diagnoseelektronik für Schwingungssensoren VSE150 1 St.
Beschreibung
ifm VSE150 Diagnoseelektronik für Schwingungssensoren
