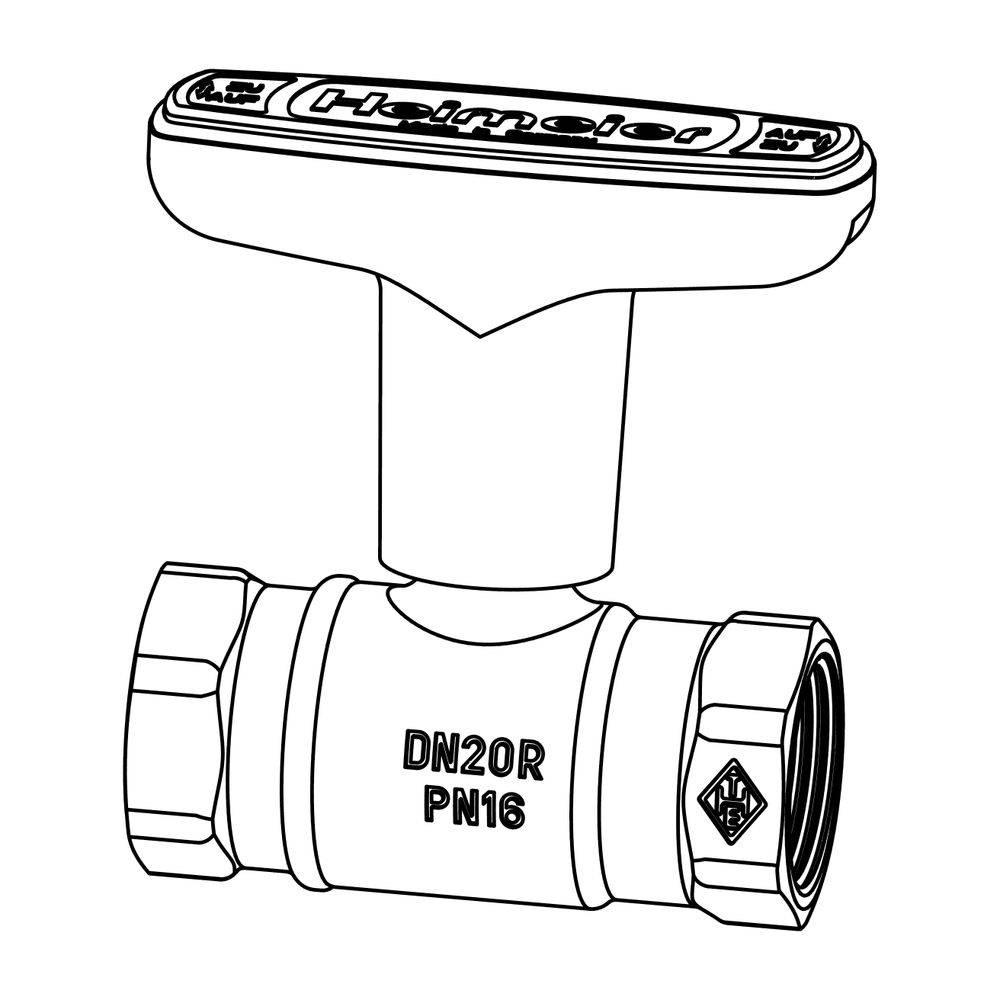

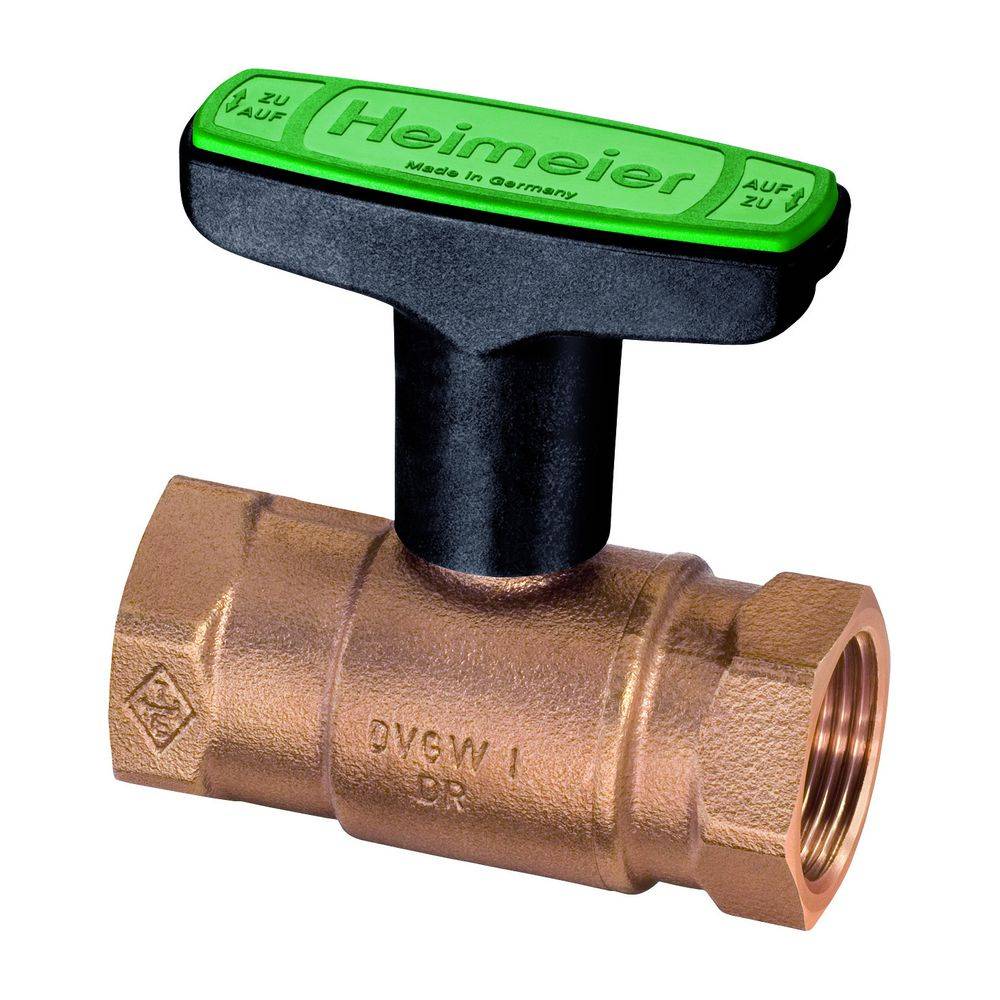

IMI Heimeier Trinkwasserkugelhahn Globo D, Innengewinde, DN 15

Der IMI Heimeier Trinkwasserkugelhahn Globo D mit Innengewinde DN 15 ist ein vielseitiges Absperrorgan aus korrosionsbeständigem Rotguss für Trinkwasseranlagen. Er ist DVGW-geprüft und verfügt über einen glatten Volldurchgang. Dank der geringen Ausladung des Knebels eignet sich der Globo D ideal für die fachgerechte Montage nebeneinander auf Verteilern.
Wofür wird der Globo D Trinkwasserkugelhahn eingesetzt?Der Globo D wird in Trinkwasseranlagen als vielseitiges Absperrorgan verwendet. Durch den glatten Durchgang und den Volldurchgang eignet sich der Kugelhahn für Anwendungen, bei denen ein durchgehender Strömungsweg im geöffneten Zustand gewünscht ist. Die geringe Ausladung des Knebels ermöglicht eine praktikable Montage nebeneinander auf Verteilern.
Welche Materialien und Konstruktionsmerkmale zeichnen den Globo D aus?Das Gehäuse und die Kugel des Kugelhahns bestehen aus korrosionsbeständigem, entzinkungsfreiem Rotguss, der auch als Bronze (Rg 5) bezeichnet wird. Die Spindel ist ebenfalls aus Bronze gefertigt. Die 2-teilige Gehäusekonstruktion ist rohrförmig gestaltet, um eine durchlaufende Wärmedämmung zu ermöglichen.
Wie ist die Dichtung des Kugelhahns aufgebaut und wie erfolgt die Bedienung?Der Trinkwasserkugelhahn verfügt über eine wartungsfreie Spindelabdichtung durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die Kugelabdichtung wird durch Polytetrafluorethylen (PTFE)-Ringe sichergestellt. Die Bedienung erfolgt über einen Knebel aus schlagfestem Kunststoff, dessen Anschläge verdeckt sind. Dieser Knebel ist auch bei einem wärmegedämmten Gehäuse von außen bedienbar. Für die Installation ist kein Spezialwerkzeug erforderlich.
Welche Anschluss- und Betriebsdaten sind für die Auswahl relevant?Der Globo D ist in gerader Ausführung erhältlich und besitzt Innengewinde-Anschlüsse zylindrisch (BSPP) auf beiden Seiten. Der Nenndurchmesser der Anschlüsse beträgt 1/2 Zoll (15). Die zulässige Betriebstemperatur liegt bei TB 120 Grd. C. Der Nenndruck beträgt PN 16, wobei die Druckstufe des Artikels mit PN 10 angegeben ist.
Technische Daten
Nenndurchmesser Anschluss 1: 1/2 Zoll (15)
Nenndurchmesser Anschluss 2: 1/2 Zoll (15)
Nenndruck: PN 16
Druckstufe Artikel: PN 10
Zulässige Betriebstemperatur: TB 120 Grd. C
Werkstoff des Gehäuses: Rotguss (Bronze Rg 5)
Material Kugel: Bronze
Material Kugeldichtung: Polytetrafluorethylen (PTFE)
Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
Volldurchgang: Ja

Der IMI Heimeier Trinkwasserkugelhahn Globo D DN 15 ist eine zuverlässige Lösung für Trinkwasserinstallationen. Gefertigt aus korrosionsbeständigem Rotguss und DVGW-geprüft, bietet er hohe Betriebssicherheit. Mit einem Nenndruck von PN 16 und einer zulässigen Betriebstemperatur von TB 120 Grd. C ist dieser Kugelhahn eine langlebige Komponente für Ihr System, die sich dank des glatten Volldurchgangs und der wartungsfreien Abdichtung durch zwei O-Ringe und PTFE-Ringe auszeichnet.
