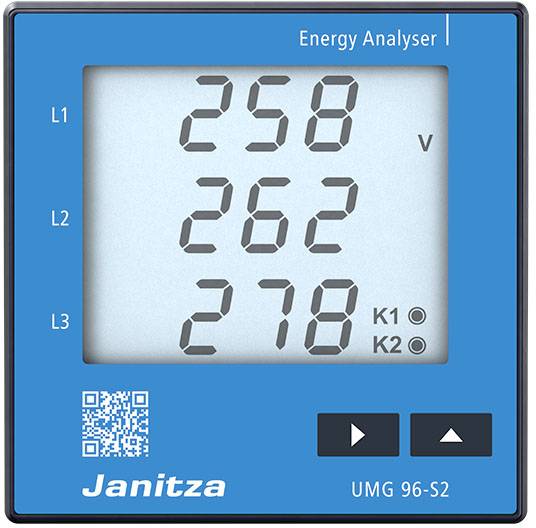

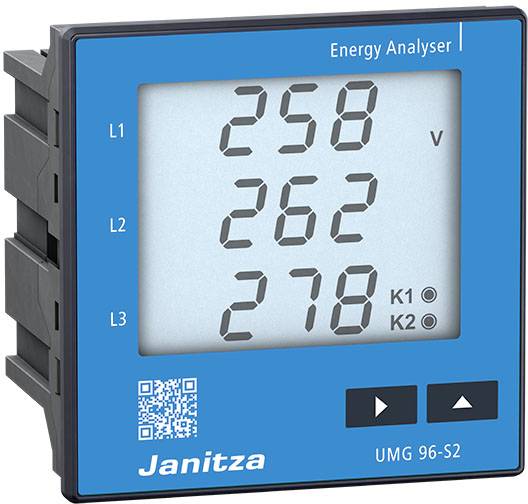

Janitza UMG 96-S2 Digitales Einbaumessgerät
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Menge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
206,31 €
3
2% = 5,02 €
201,29 €
5
3% = 6,70 €
199,61 €
10
4% = 8,38 €
197,93 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (206,31 € / Stück)
206,31 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Highlights & Details
Energiemessgerät UMG 96-S2 mit Hintergrundbeleuchtung
- Installationskategorie: 300 V CAT III
- Messung in TN- und TT-Netzen
- Messung von Oberschwingungen bis zur 15.
Eco contribution recycling symbols
Technische Daten
- Ausführung: MesswandlerMontageart: FrontmontageAmperemeter: jaBlindleistungsmesser: jaMit Drehzahlmesser: neinFrequenzmesser: jaVoltmeter: jaOberwellenmessung: 15. HarmonischeScheinleistung: jaWirkleistungsmessgerät: jaLeistungsfaktor: jaPhasenwinkel (cos phi): jaMesswertspeicher: neinAnzahl der Spannungsmesseingänge: 3Anzahl der Strommesseingänge: 3Spannungsart der Versorgungsspannung: AC/DCVersorgungsspannung bei AC 50 Hz: 90..265 VVersorgungsspannung bei DC: 90..250 VMaximalstrom (Imax): 6 ADisplay: LCDAnzahl der digitalen Ausgänge: 1Mit Kommunikationsschnittstelle RS-485: jaUnterstützt Protokoll für PROFIBUS: neinUnterstützt Protokoll für MODBUS: Modbus RTUUnterstützt Protokoll für PROFINET IO: neinBreite: 97 mmHöhe: 96 mmTiefe: 42 mmSchutzart (IP), frontseitig: Mit Dichtung (Artikelnummer 2901065) IP54Verpackungseinheit: 1 StückMaße (cm): 145 × 180 × 85Bruttogewicht: 0,5 kg, Nettogewicht: 0,25 kgECLASS 7: Kombimessgerät Reiheneinbau (27142330)
- Produkt-Art
Digitales Einbaumessgerät
- Messfunktion
Strom
Spannung DC
Spannung AC
- Messbereich (min.)
0.5 mA
- Typ
UMG 96-S2
- Messbereich (max.)
6 A
- Display-Technologie
LED
- Einbau-Breite
97 mm
- Einbauhöhe
96 mm
- Abm.
(L x B x H) 48 x 96 x 96 mm
- Gewicht
250 g
- Betriebsspannung max.
265 V
- Betriebsspannung min.
90 V
- Displaybeleuchtung
weiß
- Einbautiefe
42 mm
- Herstellerfarbe
Mehrfarbig
- Messkategorie
CAT III 300 V
- Breite
96 mm
- Höhe
96 mm
- Länge
48 mm
- Schnittstellen
RS485
- Schnittstellen
Modbus RTU
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2269646 Janitza UMG 96-S2 Digitales Einbaumessgerät
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2269646 Janitza UMG 96-S2 Digitales Einbaumessgerät
Beschreibung
Das neue UMG 96-S2 eignet sich zur Messung und Kontrolle elektrischer Kennwerte und Energieverbräuche sowie zur Überwachung der Spannungsqualitätsparameter, wie z.B. Oberschwingungen. Anwendungen finden sich in Energieverteilungsanlagen, beispielsweise zur Kostenstellenerfassung und auch Grenzwertüberwachung. Desweiteren kann das Gerät als Messwertgeber für die Gebäudeleittechnik oder eine SPS eingesetzt werden.
Ausführung

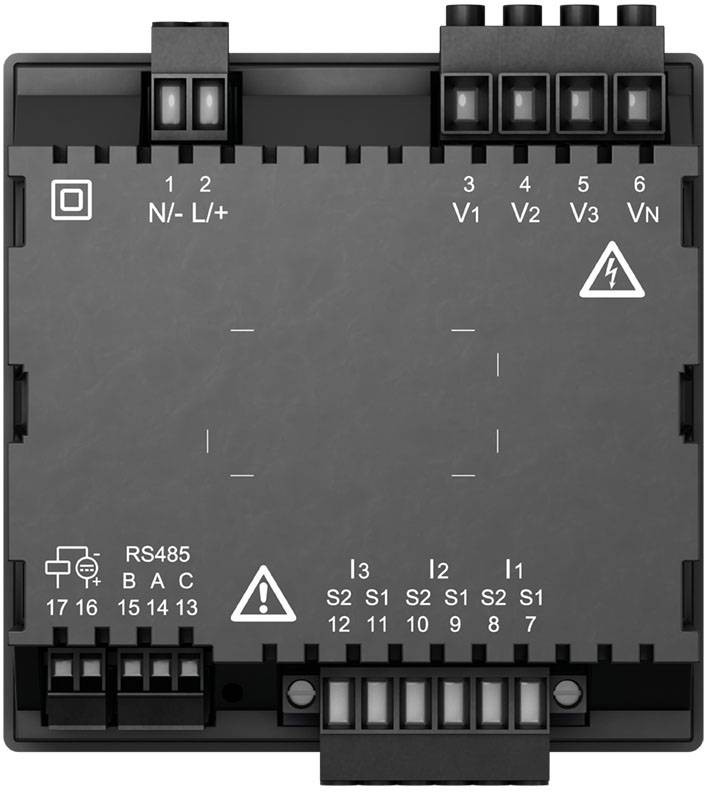

- Versorgungsspannung: 90 V - 265 V (50/60) Hz oder 90 V - 250 V DC
- Fronttafeleinbaugerät, 96 x 96 x 48 mm (BxHxT)
- 4 Spannungsmesseingänge:
- Messkategorie: 300 V CAT III
- Messung in 3-Phasen 4-Leitersystemen bis 230 V / 400 V (+-10%) nach IEC
- 3 Strommesseingänge:
- Messkategorie: 300V CAT II
- Nennstrom 5A / 1A einstellbar
- Strommessbereich: 0,5 mA... 6 A
- Auflösung: 1 mA
- Peripherie:
- 1 Impulsausgang
- 1x RS485 (Modbus RTU)
Lieferumfang
- UMG 96-S2
- Installationsanleitung
- Beferstigungsklammern (vormontiert)
- RS485 Abschlusswiderstand 120 Ω
