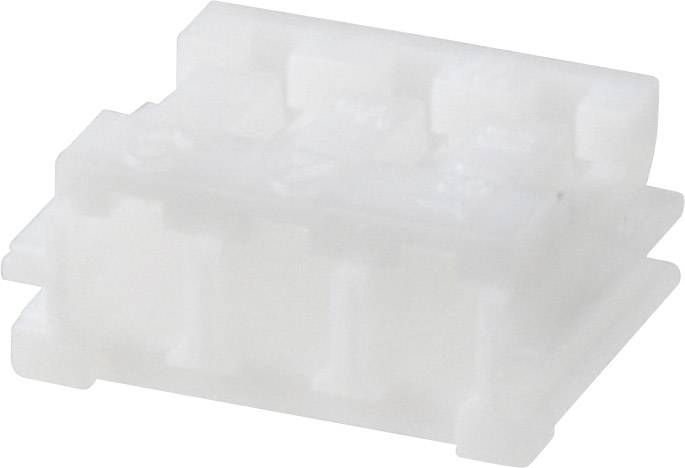

JST Buchsengehäuse-Kabel EH Polzahl Gesamt 3 EHR-3 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Buchsengehäuse-Kabel
Bauform
Buchse, gerade
Anzahl Reihen
1
Serie
EH
Polzahl Gesamt
3
Datenblatt (PDF)
971 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
30
-
0,05122 €
90
9% = 0,00 €
0,04655 €
150
12% = 0,01 €
0,04500 €
300
15% = 0,01 €
0,04345 €
600
17% = 0,01 €
0,04266 €
1200
20% = 0,01 €
0,04111 €
3000
23% = 0,01 €
0,03955 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Min.: 30
Gesamt (0,05122 € / Stück)
0,10 €
-49 %
1,54 €
zzgl. MwSt.
& Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
Buchsengehäuse Serie EH
- Inhalt: 1 St.
- Anzahl Reihen: 1
- Polzahl Gesamt: 3
Technische Daten
- Produkt-Art
Buchsengehäuse-Kabel
- Bauform
Buchse, gerade
- Anzahl Reihen
1
- Steckverbindersystem
wire-to-board
- Serie
EH
- Polzahl je Reihe
3
- Polzahl Gesamt
3
- Nennstrom
3 A
- Nennstrom - gerundet
3 A
- Inhalt
1 St.
- AWG max.
22
- AWG min.
30
- Herst.-Teilenr.
EHR-3
- Herstellerfarbe
Silber
- Industrieverpackung
Nein
- Kontaktmaterial
Kupferlegierung
- Kontaktoberfläche Steckseite
verzinnt
- Nennspannung
250 V/AC
- max. Querschnitt
0.33 mm²
- min. Querschnitt
0.05 mm²
- RoHS-konform
Ja
- Max. Temperatur
+85 °C
- Min. Temperatur
-25 °C
- Typ
EHR-3
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 1217308 JST Buchsengehäuse-Kabel EH Polzahl Gesamt 3 EHR-3 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 1217308 JST Buchsengehäuse-Kabel EH Polzahl Gesamt 3 EHR-3 1 St.
Beschreibung
Crimp – Lösbare Verbindung Kabel an Leiterplatte.
Einfache Konfektionierung von Einzeladern AWG 30-22, für Signal- und Kleinströme bis 3 A. Die Einrastschiene am Gehäuse ermöglicht ein hörbares einrasten beim stecken. Eine umlaufende Wanne an der Stiftleiste ermöglicht einen Verpolungsschutz. Sehr gut lötbar durch Vorverzinnung..
Niedrig in der geraden Ausführung (8,1 mm) und flach in der abgewinkelten Ausführung (4,2 mm)
Einfache Konfektionierung von Einzeladern AWG 30-22, für Signal- und Kleinströme bis 3 A. Die Einrastschiene am Gehäuse ermöglicht ein hörbares einrasten beim stecken. Eine umlaufende Wanne an der Stiftleiste ermöglicht einen Verpolungsschutz. Sehr gut lötbar durch Vorverzinnung..
Niedrig in der geraden Ausführung (8,1 mm) und flach in der abgewinkelten Ausführung (4,2 mm)
