Jung Pumpen Basiclogo Steuerung BD 46 EXM, Trockenlaufschutz mit Staudruckniveaugeber

Die Jung Pumpen Basiclogo Steuerung BD 46 EXM ist eine bewährte Platinensteuerung mit integriertem Trockenlaufschutz und Staudruckniveaugeber. Sie ist speziell für die zuverlässige Steuerung von zwei direkt startenden, explosionsgeschützten Drehstrom-Tauchmotorpumpen, vorzugsweise MultiCut-Pumpen, konzipiert. Diese Steuerung eignet sich ideal für den Einsatz in der Druckentwässerung und bietet hohe Betriebssicherheit bei gleichzeitig geringem Wartungsaufwand.
Wie funktioniert die Basiclogo Steuerung BD 46 EXM?Die Steuerung ermöglicht das niveauabhängige Ein- und zeitabhängige Ausschalten von Pumpen. Für erhöhte Sicherheit sorgen zwei voneinander unabhängig arbeitende Staudruckniveaugeber für die EIN/AUS-Funktion und eine automatische Noteinschaltung mit Alarmmeldung. Die automatische wechselnde Einschaltung von Pumpe 1 und Pumpe 2 optimiert den Betrieb. Eine ATEX-gerechte Überwachung von Motortemperatur und Laufzeit ist integriert. Der Trockenlaufschutz mit Tauchschalter und Sicherheitsbarriere, inklusive einer 9,5 m langen Leitung, schützt die Pumpen zuverlässig vor Schäden. Nach einem Spannungsausfall kann eine einstellbare Pumpennachlaufzeit (1-120s) mit gekoppelter Einschaltverzögerung (0-10s) konfiguriert werden.

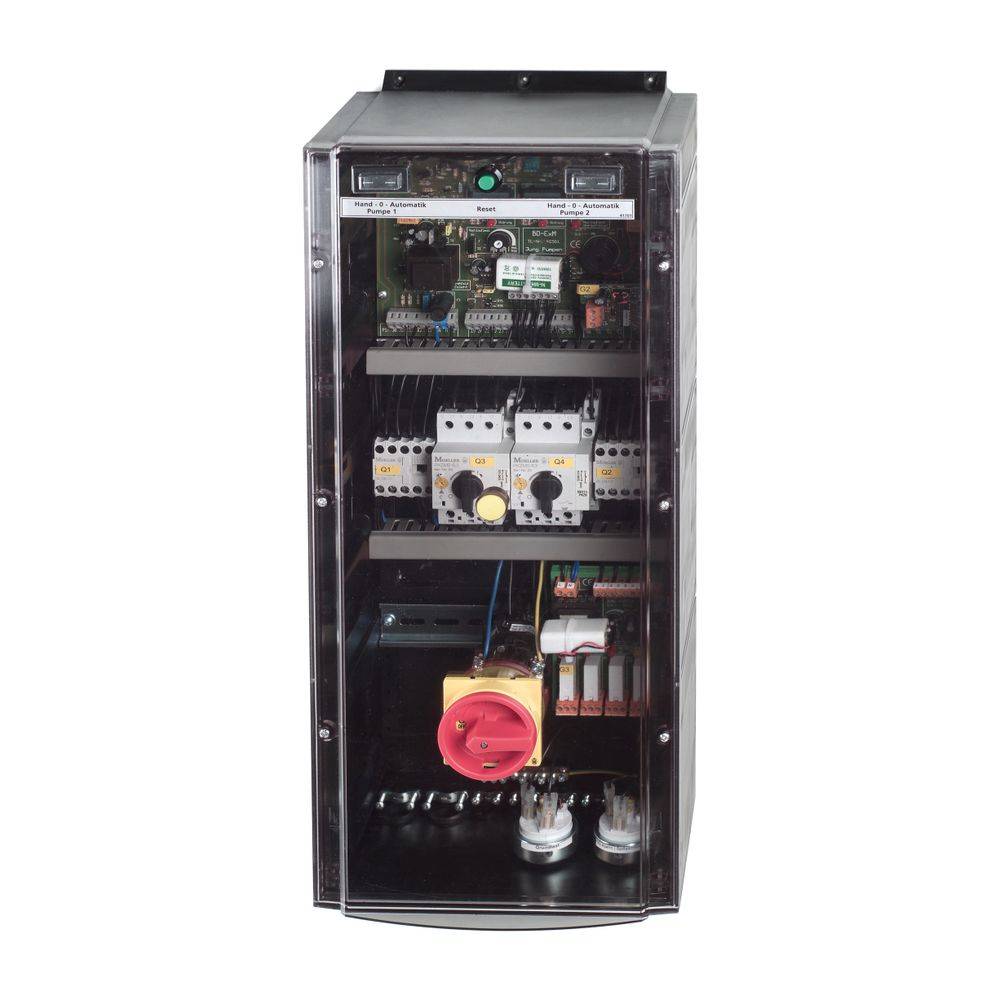

Welche Ausstattung bietet die Steuerung?Die Steuerung ist in einem Gehäuse mit Klarsichttür untergebracht, das die Schutzart IP44 aufweist. Die Betriebsspannung beträgt 3/N/PEx230/400 V bei 50 Hz. Im Inneren befinden sich zwei Motorschütze für 4,0 kW / 400 V und zwei Motorschutzschalter im Bereich von 4,0 - 6,3 A. Ein Wechselstromabgang von 230 V / 2 A ist ebenfalls vorhanden. Die Bedienung erfolgt über zwei Hand-0-Automatik Wahlschalter und einen Resettaster für Störmeldungen. Zwei Staudruckschalter, drucksicher bis 3mWs, sowie zwei Druckluftglocken mit jeweils 10 m Luftleitung sind serienmäßig integriert. Die Steuerung ist anschlussfertig verdrahtet und optional erweiterbar.
Welche Überwachungs- und Alarmfunktionen sind integriert?Leuchtanzeigen informieren über den Betrieb und Störung von Pumpe 1 und Pumpe 2, eine überschrittene Motor-Laufzeit, Hochwasser, Wassermangel und ein falsches Drehfeld. Die netzabhängige Alarmanlage umfasst einen potentialfreien und quittierbaren Sammelstörmeldekontakt, beispielsweise zum Anschluss einer 230 V Blitz- oder Warnleuchte, wahlweise taktend. Ein weiterer potentialfreier Sammelstörmeldekontakt dient zur Störungsfernmeldung. Ein elektronischer Summer, wahlweise taktend und quittierbar, ist ebenfalls vorhanden. Eine Akku-Ladeschaltung ermöglicht den netzunabhängigen Betrieb der Alarmanlage mittels eines optionalen Akkus.
Technische Daten
Hersteller-Warengruppe: Steuerungen
Hersteller-Produktgruppe: BASICLOGO BD - DIREKT-START
Schutzart (IP): IP44
Betriebsspannung: 3/N/PEx230/400 V, 50 Hz
Motorschütze: 4,0 kW / 400 V
Motorschutzschalter: 4,0 - 6,3 A
Wechselstromabgang: 230 V / 2 A
Gehäuse (HxBxT): 430 x 250 x 155 mm
Staudruckschalter: drucksicher bis 3mWs
Pumpennachlaufzeit: 1-120s
Einschaltverzögerung: 0-10s

Die Jung Pumpen Basiclogo Steuerung BD 46 EXM bietet eine umfassende und zuverlässige Lösung für die Steuerung von explosionsgeschützten Tauchmotorpumpen, insbesondere in der Druckentwässerung. Mit ihrer robusten Bauweise, der Schutzart IP44 und den vielseitigen Überwachungs- und Alarmfunktionen, wie dem Trockenlaufschutz und den Staudruckniveaugebern, trägt sie maßgeblich zu einem sicheren und effizienten Pumpenbetrieb bei.
