Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22031TL53 kaufen

Ein roter Sicherheitsschalter mit gelber Basis und vier Anschlussklemmen. Er dient zur Steuerung und Trennung elektrischer Geräte.

Abbildung ähnlich

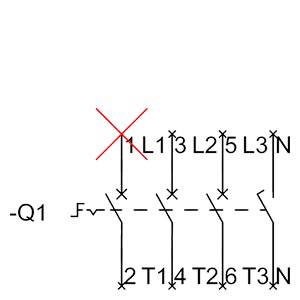

Schaltplan eines Leistungsschalters mit Linien und Markierungen. Roter 'X'-Überstrich zeigt eine Unterbrechung an Position 'L1'.

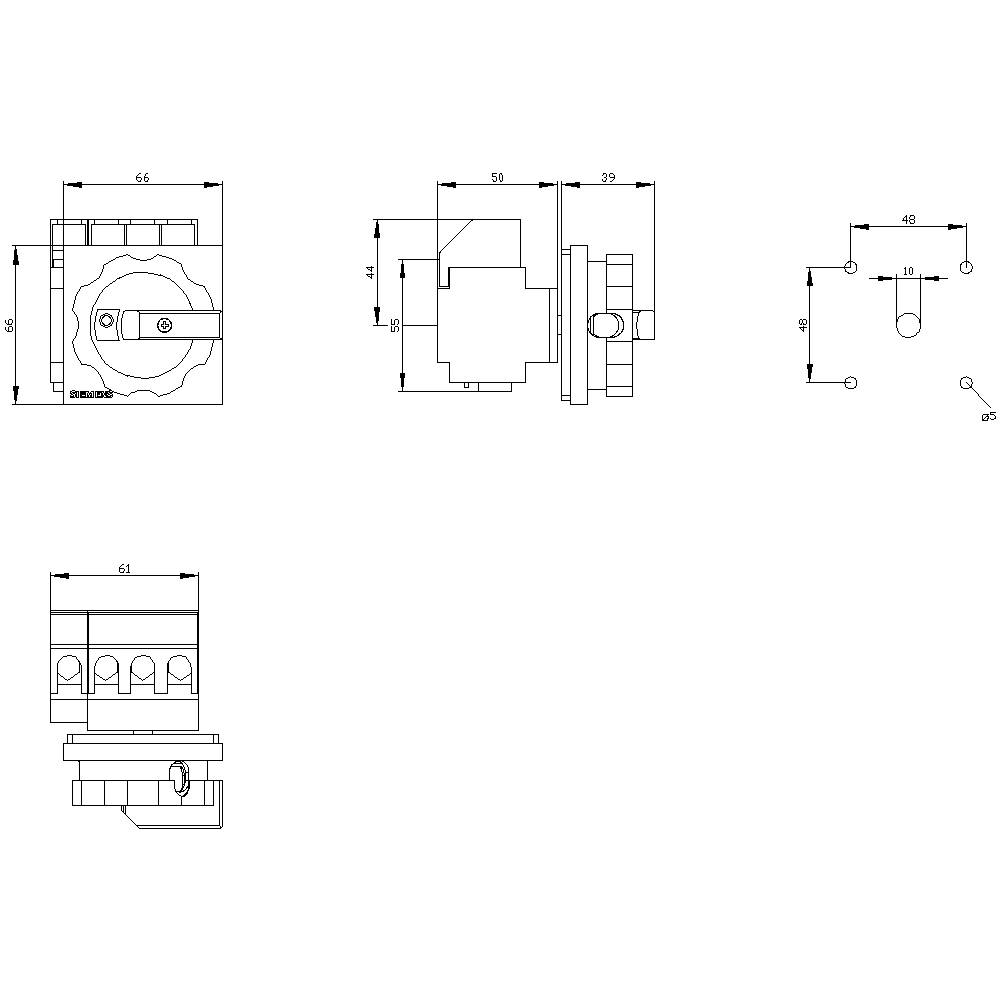

Technische Zeichnung eines elektrischen Schalters mit Abmessungen: 66x41 mm, Bohrlochdurchmesser 10 mm, vier Anschlusspunkte dargestellt.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

32 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Sofort-Lieferung morgen

1 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

40,85 €

zzgl. MwSt.

Nur noch 1 Stück verfügbar

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Sofort-Lieferung morgen

4 Stück

4,95 € Versand

Versand

53,77 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4-polig, Iu: 32 A

Allgemein:
Anzahl der Pole: 4P
Produktfarbe: Red, Yellow
Spulenspannung: 690 V
AC Eingangsfrequenz: 50 - 60 Hz
Nominale Stromabgabe: 32 A
Schaltleistung: 640 A
Breite: 67 mm
Tiefe: 92,5 mm
Höhe: 83 mm

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 2
Verlustleistung: 7.2 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 67 x 83 x 92.5 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Ausführung: Not-Aus-Schalter

Breite: 67 mm

Höhe: 83 mm

Tiefe: 92.5 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: rot

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 22

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743137 Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22031TL53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743137 Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22031TL53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Frontbefestigt, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
