Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22131TL53 kaufen

Abbildung eines elektrischen Schaltgeräts mit rotem Drehschalter und gelber Basis. Schalter ist in Aus-Position.

Abbildung ähnlich

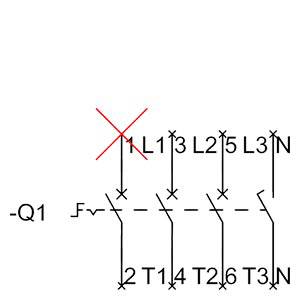

Schaltplan eines Leistungsschalters: L1, L2, L3 markieren die Phasen; T1, T2, T3 die Ausgänge. Ein rotes Kreuz zeigt einen Fehler.

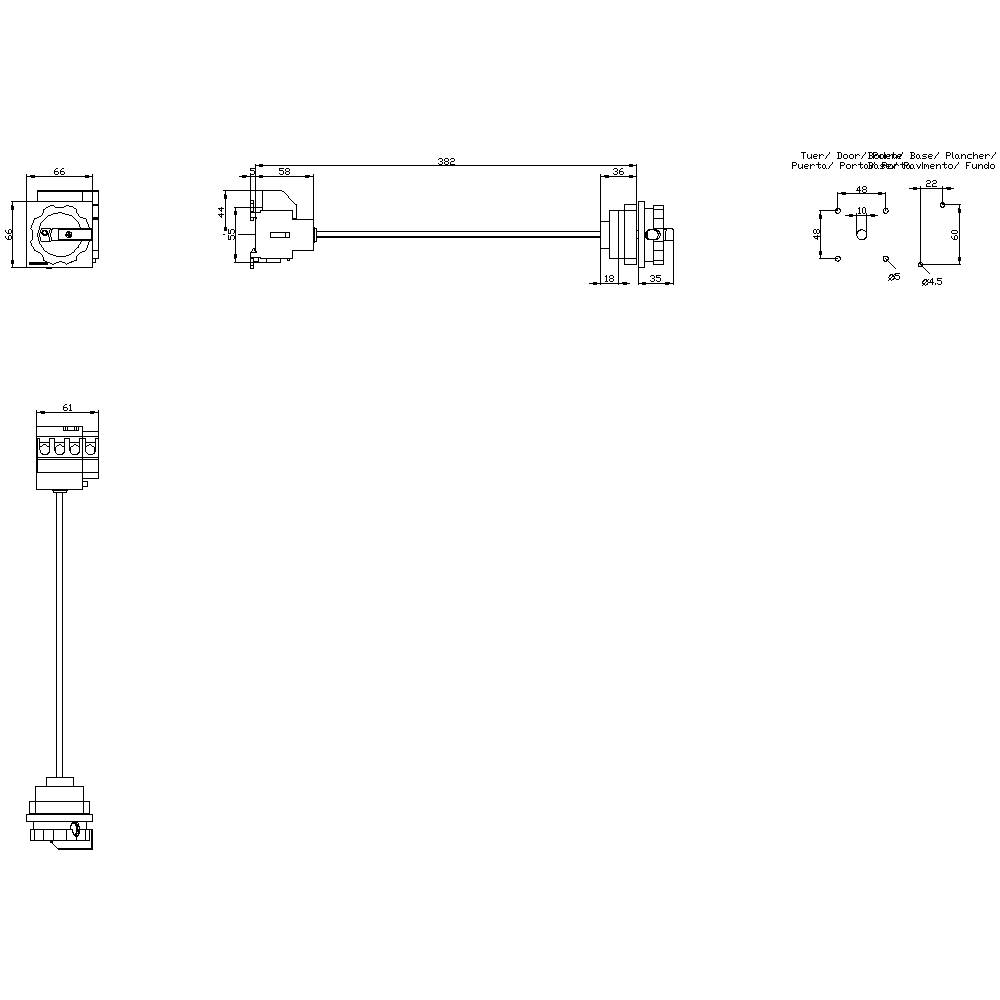

Technische Zeichnung eines Kabelanschlusses mit Maßen und Anschlussplan, zeigt verschiedene Ansichten und Maßeinheiten in Millimetern.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

32 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Lieferung Fr., 23. Okt.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

50,41 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 14. Okt.

4,95 € Versand

Versand

70,58 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4-polig, Iu: 32 A

An-/Aus-Schalter,Bedienungsschalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: rot
Baugröße des Lasttrennschalters: 2
Verlustleistung: 7.2 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Rot
Gelb

Querschnitt: 16 mm²

Polzahl: 4

Abm.: (B x H x T) 67 x 83 x 451.5 mm

Nennstrom: 32 A

Nennstrom - gerundet: 32 A

Ausführung: Not-Aus-Schalter

Breite: 67 mm

Höhe: 83 mm

Tiefe: 451.5 mm

: 10 kW

: 0

: 0

: 32 A

: 4

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: TRUE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 12 kW

: 0.64 kA

: rot

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 32 A

: FALSE

: 22

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1704273 Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22131TL53

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1704273 Lasttrennschalter Rot, Gelb 4polig 16 mm² 32 A 690 V/AC Siemens 3LD22131TL53

Beschreibung

SENTRON, Lasttrennschalter 3LD, Not-Aus-Schalter, 4- polig, Iu: 32 A, Betriebsleistung / bei AC-23 A bei 400V: 11,5 kW, Bodenbefestigung mit Türkupplung, Drehantrieb, rot/gelb, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
