Lasttrennschalter Schwarz 6polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD21134VP51 kaufen

'Lasttrennschalter mit Griff und Anschlussklemmen, geeignet für industrielle Anwendungen zur sicheren Stromtrennung.'

Abbildung ähnlich

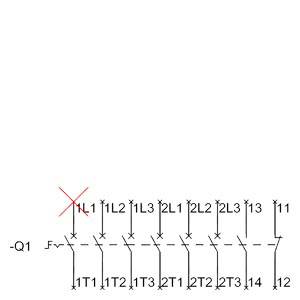

Schaltplan eines elektrischen Schaltkreises mit gekennzeichneten Kontakten. Kontakt '1L1' ist durch ein rotes Kreuz als inaktiv markiert.

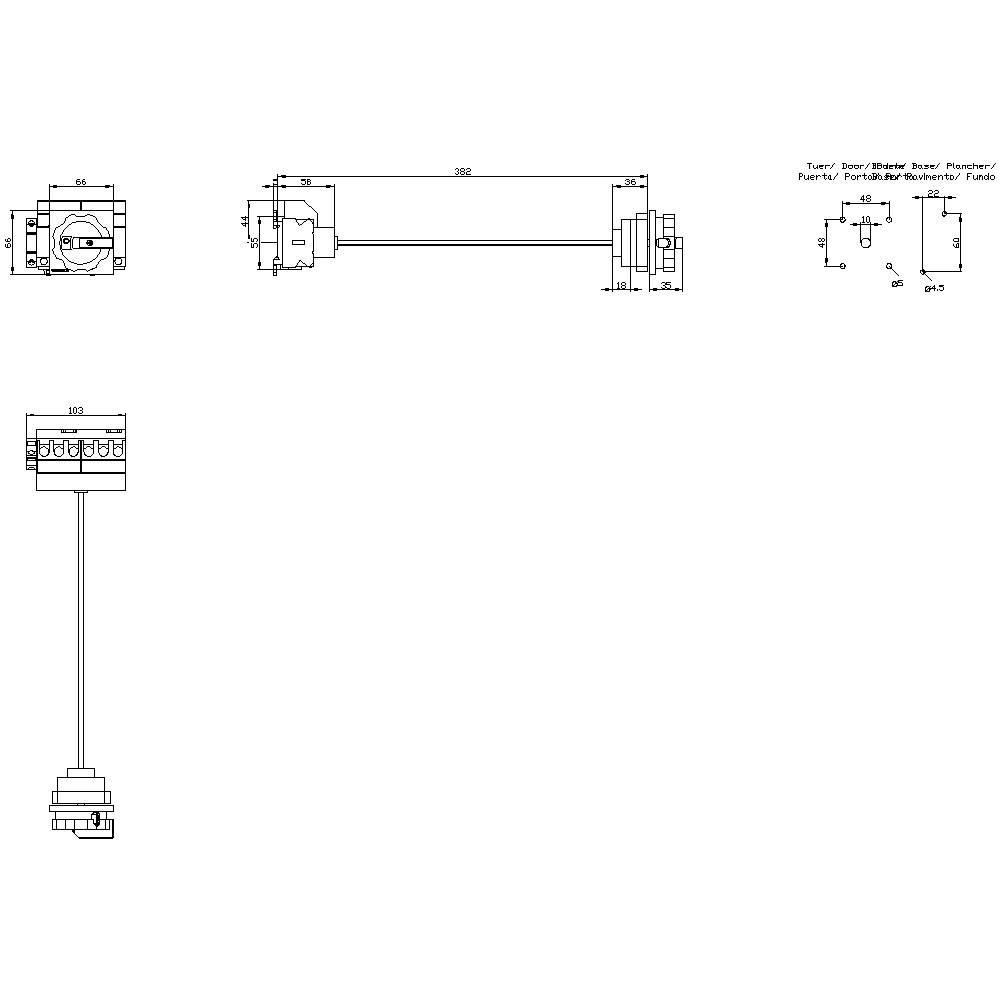

Technische Zeichnung mit detaillierten Maßen und Ansichten eines mechanischen Bauteils, einschließlich Seiten- und Draufsicht.

1/3

Abbildung ähnlich

Produkt-Art

Lasttrennschalter

Nennspannung

690 V/AC

Polzahl

Nennstrom - gerundet

25 A

Typ

Lasttrennschalter

Datenblatt (PDF)

Lieferung Di., 3. Nov.

100 Stück

Alternativen anzeigen

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Anzahl

Stück

Gesamt

64,25 €

zzgl. MwSt.

14 Tage Rückgaberecht inklusive

Sie haben bereits das beste Angebot für Ihre Menge.

Unser Angebot

Lieferung Mi., 21. Okt.

4,95 € Versand

Versand

96,63 €

zzgl. MwSt.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 6-polig, Iu: 25 A

3LD,An-/Aus-Schalter,Ein-Ausschalter,Hauptschalter,Lasttrennschalter,Niederspannungs-Schalttechnik,Not-Aus-Schalter,Schalter,Trennschalter,Umschalter

Technische Daten

Schutzart: IP65
Isolationsspannung: 690 V
Betriebsfrequenz: 50/60 Hz
Umgebungstemperatur: -25 °C - +55 °C
Stoßspannungsfestigkeit: 6 kV
mechanische Lebensdauer: 100000
elektrische Lebensdauer: 6000
Farbe des Betätigungselements: schwarz
Baugröße des Lasttrennschalters: 2
Verlustleistung: 6.6 W

Typ: Lasttrennschalter

Produkt-Art: Lasttrennschalter

Kontaktart: 1 Schließer
1 Öffner

Betriebsspannung (Details): 690 V/AC

Nennspannung: 690 V/AC

Herstellerfarbe: Schwarz

Querschnitt: 16 mm²

Polzahl: 6

Abm.: (B x H x T) 67 x 84 x 429.5 mm

Nennstrom: 25 A

Nennstrom - gerundet: 25 A

Ausführung: Hauptschalter

Breite: 67 mm

Höhe: 84 mm

Tiefe: 429.5 mm

: 8 kW

: 1

: 1

: 25 A

: 6

: IP65

: 0

: 1

: TRUE

: FALSE

: Rahmenklemme

: FALSE

: kurzer Drehgriff

: TRUE

: TRUE

: TRUE

: 10 kW

: 0.64 kA

: schwarz

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: 690 V

: FALSE

: FALSE

: Einbaugerät Festeinbautechnik

: 25 A

: FALSE

: 20

: sonstige

UKCA: Ja

Dokumente & Downloads

Datenblatt

Datenblatt 1743108 Lasttrennschalter Schwarz 6polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD21134VP51

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1743108 Lasttrennschalter Schwarz 6polig 16 mm² 25 A 1 Schließer, 1 Öffner 690 V/AC Siemens 3LD21134VP51

Beschreibung

SENTRON, Lasttrennschalter 3LD, Hauptschalter, 6-polig, Iu: 25 A, Betriebsleistung / bei AC-23 A bei 400V: 9,5 kW, Bodenbefestigung mit Türkupplung, 1Ö, 1S, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.
Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.
Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.
Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
