MEAN WELL HDR-100-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.83 A 92 W Anzahl Ausgänge:1 x Inhalt 1 St. kaufen

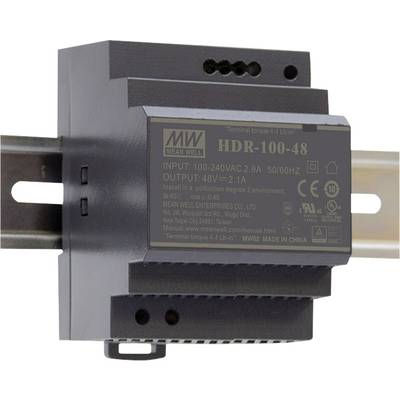

Unterschrift eines Schaltnetzteils für die DIN-Schienenmontage. Technische Details und Energieaulastungsinformationen aufgedruckt.

Datenblatt (PDF)

Sofort-Lieferung morgen

381 Stück

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (25,20 € / Stück)

25,20 €

zzgl. MwSt.

Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Sie haben bereits das beste Angebot für Ihre Menge.

Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

DIN-Schienenmontage Single Output 1-Phase Leistung: 100W

direkt auf die DIN-Schiene montierbar
geschlossene Bauform, berührgeschützte Schraubanschlüsse
Universaleingang
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung
niedrige Leerlaufleistung
LED-Anzeige für Power-On
Isolationsklasse II

Technische Daten

Ausführung: HDR-100-24

Eingangsspannung (nominal): 230 V/AC
115 V/AC

Typ: getaktet

Produkt-Art: Hutschienen-Netzteil (DIN-Rail)

Eingangsspannung (min.): 85 V/AC

Ausgangsspannung: 24 V/DC

Eingangsspannung: 85-264 V/AC

Eingangsspannung (max.): 264 V/AC

Ausgangsstrom (max.): 3.83 A

Ausgangsstrom (max.) - gerundet: 3.83 A

: 92 W

Ausgangstyp (Netzteile): Einstellbar

Phasen: 1

Ausgangsspannung (nom.): 24 V/DC

Anzahl Ausgänge: 1 x

Anschluss: Schraubklemme

Abm.: (L x B x H) 70 x 54.5 x 90 mm

Gewicht: 270 g

Ausgangsspannung (max.): 25.5 V/DC

Ausgangsspannung (min.): 24 V/DC

Betriebstemperatur (max.): +70 °C

Betriebstemperatur (max.) (Derating): 70 °C

Betriebstemperatur (min.) (Derating): -30 °C

Betriebstemperatur (min.): -30 °C

Herst.-Teilenr.: HDR-100-24

Inhalt: 1 St.

MTBF: 856500 h

Netzgeräte-Besonderheiten: Überstromschutz

Breite: 54.5 mm

Höhe: 90 mm

Länge: 70 mm

Max. Temperatur: +70 °C

Min. Temperatur: -30 °C

Typ: HDR-100-24

Wirkungsgrad: 91 %

UKCA: Ja

Compliance & Zertifizierungen

Certified by EU Garan

Varianten(Alle Angaben sind zzgl. gesetzl. MwSt., zzgl. Versand)

Leistung

Eingangsspannung (max.)

Ausgangsspannung (nom.)

Ausgangsspannung

Ausgangstyp (Netzteile)

Eingangsspannung (nominal)

Anzahl Ausgänge

Ausgangsstrom (max.) - gerundet

Produkt-Art

Eingangsspannung (min.)

MEAN WELL HDR-100-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.83 A 92 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1894088

Dieser Artikel

92 W

264 V/AC

24 V/DC

Einstellbar

230 V/AC115 V/AC

1 x

3.83 A

Hutschienen-Netzteil (DIN-Rail)

85 V/AC

MEAN WELL DRA-60-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 2.5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1837893

60 W

264 V/AC

24 V/DC

Einstellbar

115 V/AC230 V/AC

1 x

2.5 A

Hutschienen-Netzteil (DIN-Rail)

90 V/AC

MEAN WELL DRA-60-12 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 5 A 60 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1837938

60 W

264 V/AC

12 V/DC

Einstellbar

115 V/AC230 V/AC

1 x

5 A

Hutschienen-Netzteil (DIN-Rail)

90 V/AC

MEAN WELL DRA-40-12 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 3.34 A 40.08 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1837978

40.08 W

264 V/AC370 V/DC

12 V/DC

Einstellbar

115 V/AC230 V/AC

1 x

3.34 A

Hutschienen-Netzteil (DIN-Rail)

90 V/AC127 V/DC

MEAN WELL DRA-40-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.7 A 40.8 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1838057

40.8 W

264 V/AC370 V/DC

24 V/DC

Einstellbar

115 V/AC230 V/AC

1 x

1.7 A

Hutschienen-Netzteil (DIN-Rail)

90 V/AC127 V/DC

MEAN WELL HDR-30-5 Hutschienen-Netzteil (DIN-Rail) 5 V/DC 3 A 15 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1894082

15 W

264 V/AC

5 V/DC

Einstellbar

230 V/AC115 V/AC

1 x

3 A

Hutschienen-Netzteil (DIN-Rail)

85 V/AC

MEAN WELL HDR-30-48 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 48 V/DC 0.75 A 36 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1894083

36 W

264 V/AC

48 V/DC

Einstellbar

230 V/AC115 V/AC

1 x

750 mA

Hutschienen-Netzteil (DIN-Rail)

85 V/AC

MEAN WELL HDR-30-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 1.5 A 36 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1894084

36 W

264 V/AC

24 V/DC

Einstellbar

230 V/AC115 V/AC

1 x

1.5 A

Hutschienen-Netzteil (DIN-Rail)

85 V/AC

MEAN WELL HDR-30-15 Hutschienen-Netzteil (DIN-Rail) Verbrauch (StandBy) 0.3 W 15 V/DC 2 A 30 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1894085

30 W

264 V/AC

15 V/DC

Einstellbar

230 V/AC115 V/AC

1 x

2 A

Hutschienen-Netzteil (DIN-Rail)

85 V/AC

MEAN WELL HDR-30-12 Hutschienen-Netzteil (DIN-Rail) 12 V/DC 2 A 24 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bestell-Nr.:1894086

24 W

264 V/AC

12 V/DC

Einstellbar

230 V/AC115 V/AC

1 x

2 A

Hutschienen-Netzteil (DIN-Rail)

85 V/AC

Dokumente & Downloads

Datenblatt

Datenblatt 1894088 MEAN WELL HDR-100-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.83 A 92 W Anzahl Ausgänge:1 x Inhalt 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 1894088 MEAN WELL HDR-100-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.83 A 92 W Anzahl Ausgänge:1 x Inhalt 1 St.

Konformitätserklärung

Konformitätserklärung 1894088 MEAN WELL HDR-100-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.83 A 92 W Anzahl Ausgänge:1 x Inhalt 1 St.

Garantiebedingungen

Garantiebedingungen 1894088 MEAN WELL HDR-100-24 Hutschienen-Netzteil (DIN-Rail) 24 V/DC 3.83 A 92 W Anzahl Ausgänge:1 x Inhalt 1 St.

Beschreibung

Meanwell hat seine Hutschienen-Netzteile (DIN-Rail) der Serie HDR um die Type HDR-100 mit 100 W Leistung erweitert. Insbesondere in der Gebäudeautomation und Haussteuerung kommen die Netzteile mit 60W (HDR-60) zum Einsatz, die Schutzklasse II entsprechen. Die HDR-Familie von Meanwell verfügt über ein stufenförmiges Kunststoffgehäuse, besitzt einen Eingangs-Spannungsbereich von 85 bis 264VAC (auch 277VAC verfügbar) und bietet Modelle mit 5V, 12V, 15V, 24V und 48V.
Dank schlankem Design misst die Höhe lediglich 90mm, die Breite 4SU (70 mm). Sie lassen sich auf die genormten Hutschienen TS-35/7,5 sowie TS-35/15 montieren. Zu ihren Eigenschaften zählen außerdem ein geringer Leerlaufverbrauch von <0,3W, ein hoher Wirkungsgrad bis zu 91% und eine einstellbare DC-Ausgangsspannung sowie ein breiter Arbeitstemperaturbereich (-30 bis +70 °C). Auch eine LED-Anzeige für den Betrieb ist vorhanden.
Die HDR-Serie von Meanwell erfüllt die europäische Norm DIN EN43880, die Regelung der Europäischen Union für Oberwellenstrom nach EN61000-3-2 Klasse A sowie alle Sicherheitsbestimmungen nach UL60950-1, UL508 und EN61558-2-16.

Ausführung

direkt auf die DIN-Schiene montierbar
geschlossene Bauform, berührgeschützte Schraubanschlüsse
Universaleingang
Überlastschutz durch Strombegrenzung, auto recovery
geschützt gegen Kurzschluss, Überlast, Überspannung
niedrige Leerlaufleistung
LED-Anzeige für Power-On
Isolationsklasse II

Hinweise

Achtung!
Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
