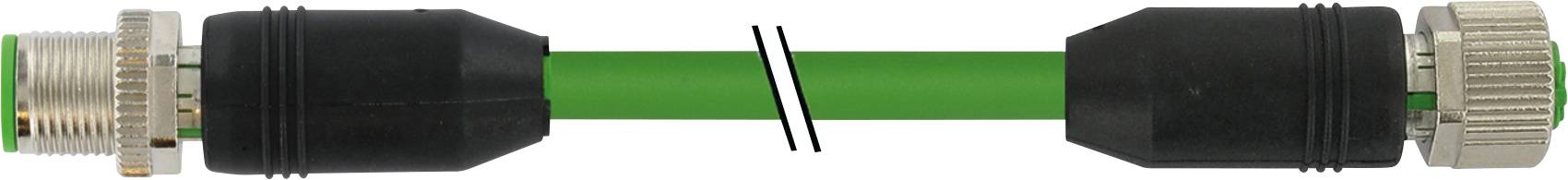

Murrelektronik 7000-46041-8020030 Sensor-/Aktor-Steckverbinder, konfektioniert M12 x 1 Stecker, gerade, Buchse, gerade 0 kaufen

Highlights & Details

M12 St. 0° / M12 Bu. 0° geschirmt Cube67 PUR 0.5+0.25 geschirmt gn UL/CSA+schleppk. 0,3m

Anschlusskabel,Anschlussleitung,Buskabel,Busleitung,Cube 67,Leitungsdose,M12-Steckerleitung,Rundsteckerleitung,Verbindungskabel,Verbindungsleitung

Unser Service für Sie

Technische Daten

Bauform: 46041
Adernzahl/-querschnitt: 4× 0.5 + 2× 0.25 mm²
Schleppkettenwerte: 5 Mio.
Aderisolation: TPE (bl, ws, br, sw), (gr, rs)
Biegeradius (bewegt): 10× Außen-Ø
Temperaturbereich (bewegt): -40...+80 °C
Kabelkennung: 802
Kabelgewicht [g/m]: 95,70
Material (Leiter): Cu-Litze, blank
Einzeldraht-Ø (Leiter): 0.15 mm (0.5 mm²); 0.1 mm (0.25 mm²)
Aufbau (Leiter): 28× 0.15 mm (0.5 mm²); 32× 0.1 mm (0.25 mm²); (Litzenklasse 6)
AWG: ähnlich AWG 20 (0.5 mm²); ähnlich AWG 24 (0.25 mm²)
Material (Aderisolierung): TPE-E
Ader-Ø inkl. Isolierung: 1.5 mm ±5% (0.5 mm²); 1.4 mm ±5% (0.25 mm²)
Adernfarbe/Nummerierung: (bl, ws, br, sw) + (gr, rs)
Schirmung: ja
chemische Beständigkeit: sehr gute Ölbeständigkeit nach VDE 0282 Teil 10 + HD 22.10
Prüfspannung: 1500 V (Ader/Ader); 1200 V (Ader/Schirm)
Biegeradius (fest): 5× Außen-Ø
Anzahl Biegezyklen (Schleppkette): max. 5 Mio. (25 °C)
Verfahrweg (Schleppkette): max. 10 m
Verfahrgeschwindigkeit (Schleppkette): max. 2 m/s
Bemessungsstoßspannung: 0.8 kV
LED-Anzeige: nein
Verriegelung der Steckplätze: Schraubgewinde (M12×1 mm) empf. Anzugsdrehmoment 0.6 Nm, selbstsichernd
Material (Verriegelung): Zink-Druckguss, matt vernickelt
Befestigungsart: gesteckt, verschraubt
Verschmutzungsgrad: 3

Typ: 7000-46041-8020030

Produkt-Art: Sensor-/Aktor-Steckverbinder, konfektioniert

Bauform: Stecker, gerade
Buchse, gerade

Anschlussseite A: M12-Stecker, gerade

Anschlussseite B: M12-Buchse, gerade

Polzahl: 6

Kabellänge: 0.30 m

Mantelmaterial: PUR

Nennspannung: 300 V/AC

Nennstrom: 4 A

Nennstrom - gerundet: 4 A

Außen-Ø: 6.6 mm

Leitungsquerschnitt (Sensor-/Aktor-Verkabelung): 0.5 mm²

Gewinde-Typ Anschlussseite: M12 x 1

Gewinde-Typ Kabelanschluss und Montage: M12 x 1

Kabelfarbe: Grün

Kodierung: A

Kontaktmaterial: Kupferlegierung

Kontaktoberfläche: Vergoldet

: IP65
IP66K
IP67

Besonderheiten: PUR-Mantel
A Codiert

Min. Temperatur: -25 °C

Max. Temperatur: +85 °C

Herst.-Teilenr.: 7000-46041-8020030

Inhalt: 1 St.

Kabel-Ø: 7.9 mm

RoHS-konform: Ja

UKCA: nicht relevant
