ORBIS Zeitschalttechnik kW-Zähler OB709300 Wechselstromzähler digital 60 A MID-konform: Nein 1 St.

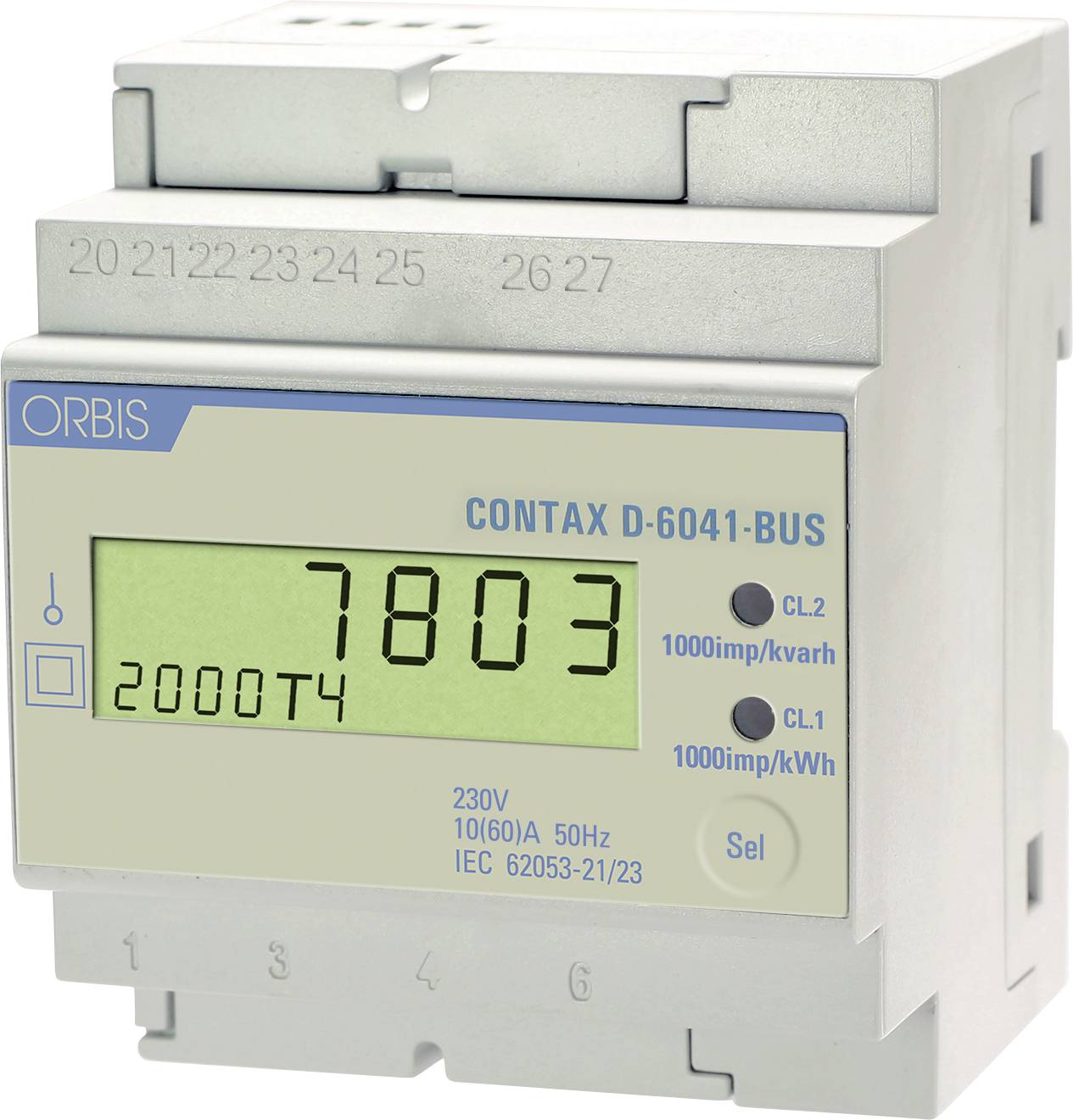

Digitales Stromzählerdisplay mit Anzeige 7803, gekennzeichnet mit ORBIS CONTAX D-6041-BUS mit 2000T4 auf dem Bildschirm.
Produkt-Art
Wechselstromzähler
Laststrom
60 A
Anzeige
digital
Zählerart
Elektronisch / Statisch (Direktmessend)
Betriebsspannung (Details)
230 V/AC
Datenblatt (PDF)
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Lieferung Mi., 4. Nov.
5 Stück
Verkauf und Versand durch  Conrad Electronic
Anzahl
Gesamt (69,99 € / Stück)
69,99 €
steuerfreie IGL inkl. MwSt.
&
zzgl. 4,95 €
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
ohne weitere Versandkosten
Nur noch 5 Stück verfügbar
Kostenfreier Versand mit

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden
Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

CONTAX D-6041 BUS 1-Phasen-Wechselstromzähler digital mit M-Bus-Schnittstelle

  • Digitaler, multifunktionaler Wechselstromzähler (Wechselstrom-Netze)
  • Integrierte RS-485 Schnittstelle mit Modbus-RTU Protokoll
  • Direktdirektanschluss bis max. 60 A
  • Bidirektionale Leistungsmessung (Wirk- und Reaktivergie)
  • Programmierbar für bis zu 4 Tarife und mit internem Lastgangspeicher

Technische Daten

  • Schnittstelle: RS-485 (Modbus RTU)
  • Impulskonstante: 1000 imp/kWh / 1000 imp/kvarh
  • Schutzart: IP20 nach EN 60529
  • Betriebstemperatur: -25 °C bis +65 °C
  • Montageart: DIN-Hutschiene (EN 60715 / TH35)
Zählerart

Elektronisch / Statisch (Direktmessend)

Produkt-Art

Wechselstromzähler

Laststrom

60 A

Anzeige

digital

Betriebsspannung (Details)

230 V/AC

Besonderheit

Bidirektional messend
Modbus-RTU-Kommunikation
4 Tarife programmierbar

Herstellerfarbe

Weiß

Grau

Abm.

(L x B x H) 65 x 72 x 90 mm

Gewicht

280 g

Anlauf-Strom

0.025 A

Anlauf-Strom

25 mA (bei Leistungsfaktor Cos φ = 1)

Anzeige

Digitales LCD-Display

Anzeigebereich

Multi-Parameter

Ausführung

DIN-Schienen-Einbaugerät / Reiheneinbaugerät (4 TE)

Betriebsspannung

230 V/AC

Einbau-Breite

72

Einbau-Länge

35 cm

Frequenz

50 Hz

Genauigkeits-Klasse

Klasse 1 (Wirkenergie), Klasse 2 (Blindenergie)

MID-Zulassung

Nein

Messfunktion

Wirkenergie

Strom

Spannung

Wirkleistung

Blindleistung

Scheinleistung

Nennspannungs-Bereich

184 bis 264 V/AC

Netzspannung (max.)

264 V/AC

Netzspannung (min.)

184 V/AC

Breite

72 mm

Höhe

90 mm

Länge

65 mm

Strom (max.)

60 A

Strom (min.)

0.5 A

Strom-Bereich

0.5 bis 60 A

Typ

kW-Zähler

Wirk-Leistungsbereich

0 kW bis 13,8 kW

Wirk-Strombereich

0,5 A bis 60 A

Wirkfaktor Cos φ (max.)

1

Wirkfaktor Cos φ (min.)

0.5

Wirkleistung (max.)

13.8 kW

Wirkleistung (min.)

0 W

Wirkleistungs-Bereich

0 bis 13.8 kW

Dokumente & Downloads

Datenblatt

Datenblatt 3828167 ORBIS Zeitschalttechnik kW-Zähler OB709300 Wechselstromzähler digital 60 A MID-konform: Nein 1 St.

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3828167 ORBIS Zeitschalttechnik kW-Zähler OB709300 Wechselstromzähler digital 60 A MID-konform: Nein 1 St.

Beschreibung

Digitaler Energiezähler für Stromkreise bis zu 60 Ampere. RS-485-Ausgang und Modbus-Protokoll (RTUd), das den Anschluss des Geräts an ein Energieüberwachungssystem ermöglicht. Möglichkeit der Programmierung von bis zu 4 Tarifen. Interner Registerspeicher und Möglichkeit des Ablesens und Änderung der Lastkurvenregister.

Ausführung

  • Digitale LCD-Anzeige
  • Schnittstelle RS-485 (Modbus RTU)
  • S0-Impulsausgang (1000 Imp/kWh bzw. imp/kvarh)
  • Optische LED-Impulsanzeige
  • Interner Speicher zur Aufzeichnung der Lastkurve / Messdaten

Lieferumfang

  • 1x ORBIS CONTAX D-6041 BUS (OB709300)
  • 1x Bedienungs-/Montageanleitung

Hinweise

  • Achtung!
    Bei einem nicht steckerfertigen Gerät dürfen Anschluss und Installation nur von einem Fachmann (z.B. Elektriker) durchgeführt werden.
