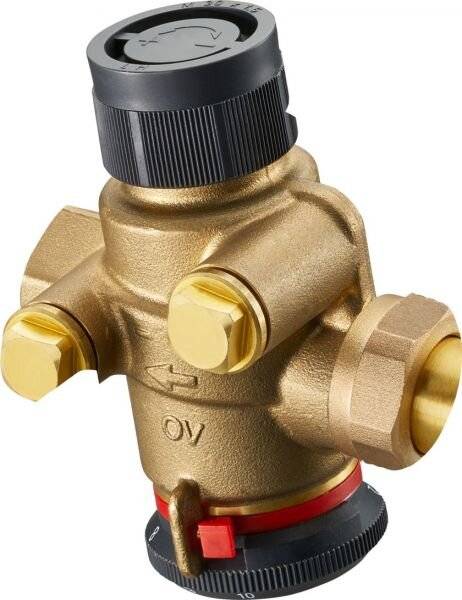

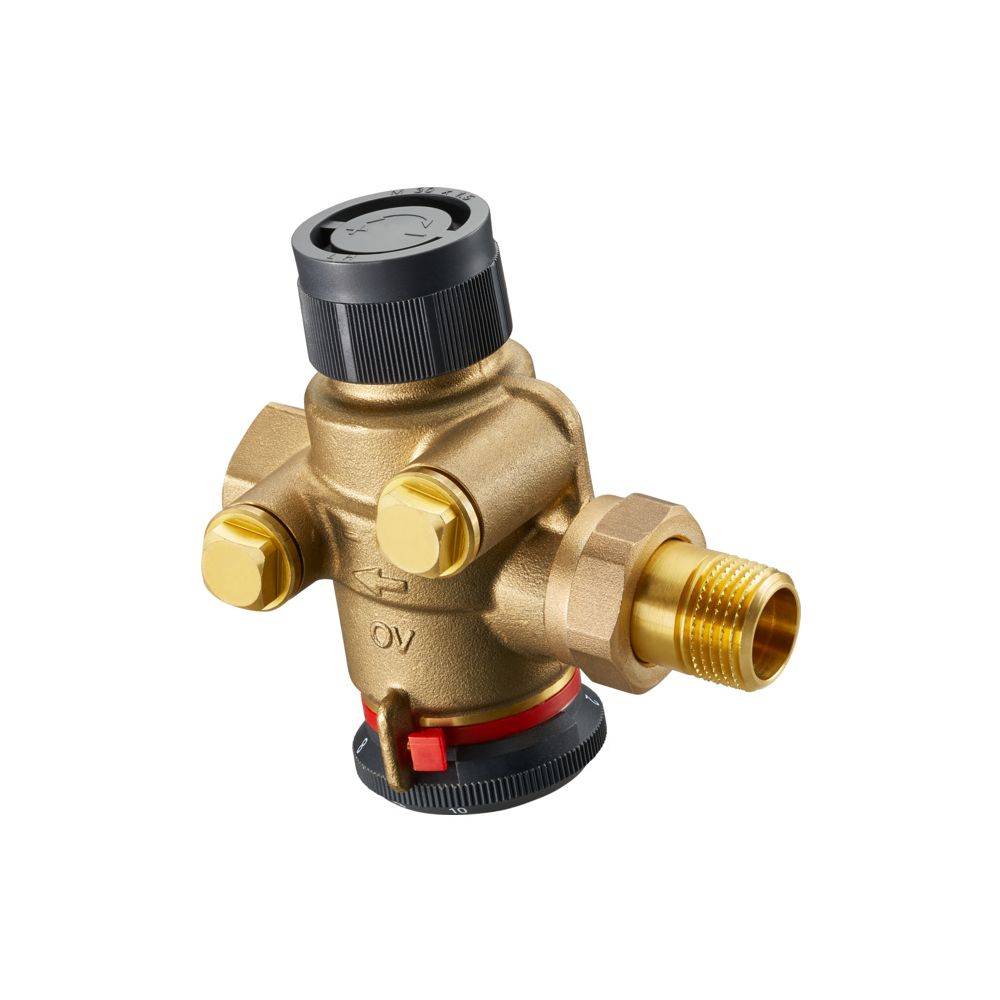

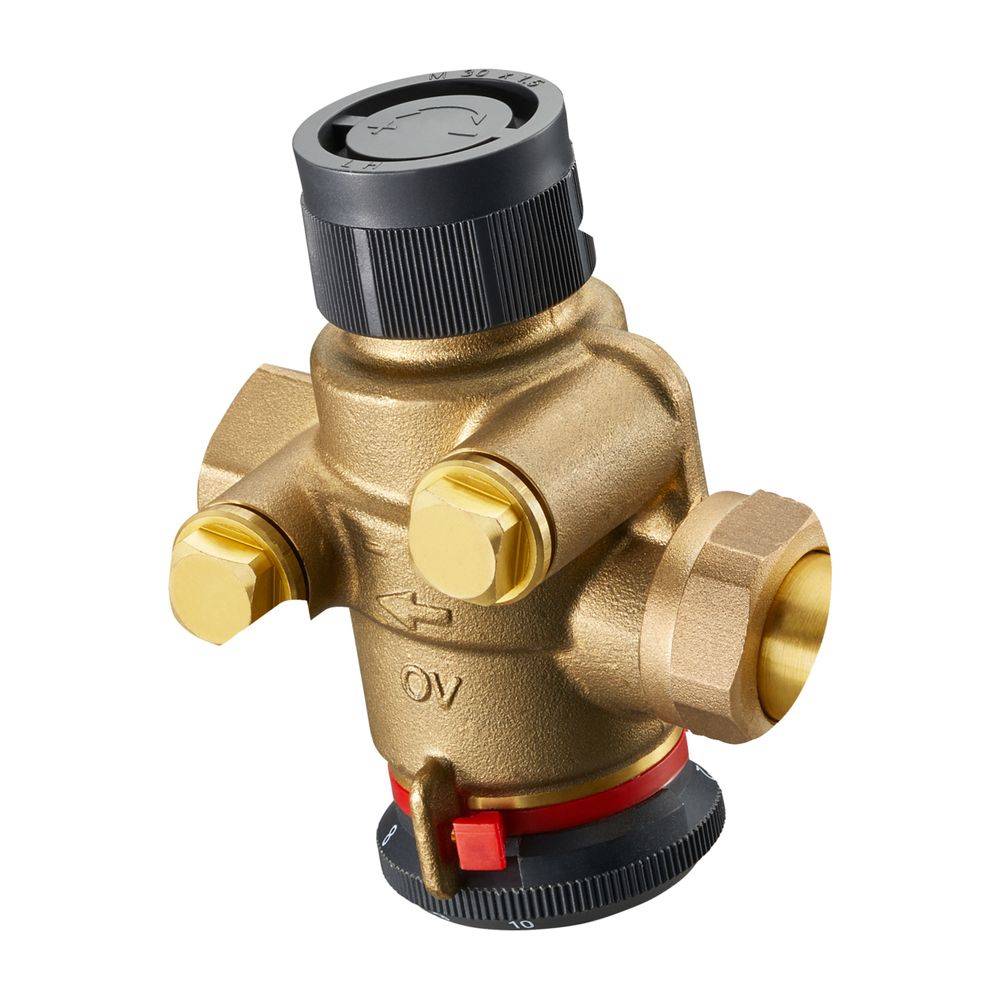

Oventrop Cocon QTZ Regulierventil ohne Messventile DN 20, Außengewinde/Innengewinde, 250-1800l/h, 1143606
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
2 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
281,21 €
3
7% = 19,01 €
262,20 €
5
10% = 28,28 €
252,93 €
10
13% = 37,26 €
243,95 €
50
16% = 46,10 €
235,11 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (281,21 € / Stück)
281,21 €
zzgl. MwSt.
& Kostenfreier Versand
Nur noch 2 Stück verfügbar
14 Tage Rückgaberecht inklusive
Highlights & Details
Oventrop OV Regulierventil Cocon QTZ ohne Messventile DN 20, 250-1800
- Druckunabhängiges Regelventil für den dynamischen hydraulischen Abgleich von Wärmetauschern, zum Beispiel Gebläsekonvektoren oder Kühldecken und Verteilleitungen in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Die Ventilkombination besteht aus einem automatisch arbeitenden Mengenregler und einem Regelventil und kann mit einem Stellantrieb oder einem Handregulierkopf ausgestattet werden.Ventil in Zweiwegeausführung, mit gesicherter, plombierbarer, stufenloser Durchflussbegrenzung. Direkte Einstellung in Liter je Stunde. Ablesbarkeit des Einstellwertes unabhängig von der Handradstellung von außen möglich, auch bei montiertem Stellantrieb. Ventile mit Blindstopfen können mit Classic Messventilen nachgerüstet werden. Innengewinde DN 15 und DN 20 eignen sich für die Montage von Kupferrohr mit Klemmringverschraubungen. Wartungsfreie Spindelabdichtung.Nennweite: DN 20Anschlussgröße: Verschraubung R 3/4 auf Innengewinde Rp 3/4Regelbereich: 250 bis 1.800 Liter je StundeFunktionen- Druckunabhängige Regelung- Voreinstellen mit l/h Skala- AbsperrenTechnische Daten- Betriebstemperatur: -10 bis 120 C- Druckstufe: PN25- Differenzdruck: max. 600 kPa- Sitzdichtheit bei Absperrung mit Handrad: DIN EN 12266-1 / ISO 5208-1Anschluss Antrieb- Anschluss: M30 x 1,5- Hub: 4 mm- Schließmaß: 11,8 mm- Untere Hubstellung: =15,8 mm- Schließkraft: 90 bis 150 N- Leckrate mit zulässigem Stellantrieb: DIN EN 1349 / IEC 60534, Klasse IVMaterial- Gehäuse: Messing EZB, unbehandelt- O-Ring Dichtungen und Membrane: EPDM- Spindel: Edelstahl- Handrad und Bauschutzkappe: Kunststoff
Technische Daten
- Hersteller-Warengruppe: Hydraulik
- Hersteller-Produktgruppe: Cocon QTZ / QTR / QFC
- Hersteller-Artikelnummer: 1143606
- Bauhöhe: 63,8
- Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
- Geeignet für Glykol: ja
- Volumenstrom: 0,25 - 1,8
- Geeignet für Flüssigkeiten: ja
- Druckstufe Artikel: PN 20
- Nenndurchmesser: DN 20
- Betriebs-Medium
Flüssigkeiten
- Ausführung
Cocon QTZ
- Betriebstemperatur
-10 bis 120 °C
- Min. Betriebstemperatur
-10 °C
- Max. Betriebstemperatur
120 °C
- Herst.-Teilenr.
1143606
- Material (Details)
Edelstahl. Kunststoff
- Anschluss
Verschraubung R 3/4 auf Innengewinde Rp 3/4
- Betriebsmedium
Flüssigkeiten
- Betätigungsart
manuell
- Dichtungsmaterial
EPDM
- Max. Durchfluss
1800 l/h
- Gehäusematerial
Messing
- Max. Medien-Temperatur
120 °C
- Min. Medien-Temperatur
-10 °C
- Nennweite
DN 20
- Rohr-Ø
20 DN
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 863680840 Oventrop Cocon QTZ Regulierventil ohne Messventile DN 20, Außengewinde/Innengewinde, 250-1800l/h, 1143606
Beschreibung
Das Oventrop Regulierventil Cocon QTZ ist eine druckunabhängige Ventilkombination für den dynamischen hydraulischen Abgleich in Heizungs- und Kühlanlagen mit geschlossenen Kreisläufen. Es eignet sich für den Einsatz an Wärmetauschern, wie etwa Gebläsekonvektoren oder Kühldecken, sowie in Verteilleitungen. Die Zweiwegeausführung vereint einen automatisch arbeitenden Mengenregler mit einem Regelventil und kann flexibel mit einem Stellantrieb oder einem Handregulierkopf ausgestattet werden.
Wie erfolgt die Durchflussregelung?Das Ventil ermöglicht eine stufenlose Durchflussbegrenzung, die direkt in Litern pro Stunde vorgenommen wird. Die Einstellung ist gesichert und plombierbar. Ein besonderer Vorteil ist die Ablesbarkeit des Einstellwertes von außen, die unabhängig von der Handradstellung bleibt, auch wenn ein Stellantrieb montiert ist. Dies ermöglicht eine präzise Kontrolle der hydraulischen Parameter im laufenden Betrieb.
Welche Flexibilität bietet das Ventil bei der Installation?Das Regulierventil in der Nennweite DN 20 verfügt über einen Anschluss mit Verschraubung R 3/4 auf Innengewinde Rp 3/4. Der Anschluss für den Antrieb ist als M30 x 1,5 ausgeführt. Die wartungsfreie Spindelabdichtung trägt zur Langlebigkeit bei. Ventile mit Blindstopfen können bei Bedarf mit Classic Messventilen nachgerüstet werden. Das Gehäuse besteht aus entzinkungsbeständigem Messing, während die Dichtungen aus EPDM gefertigt sind.
Technische Daten
Nennweite: DN 20
Regelbereich: 250 bis 1.800 l/h
Druckstufe: PN 25
Max. Differenzdruck: 600 kPa
Betriebstemperatur: -10 bis 120 °C
Anschluss Antrieb: M30 x 1,5
Hub: 4 mm
Gehäusematerial: Messing (entzinkungsbeständig)
Dichtungsmaterial: EPDM
Spindelmaterial: Edelstahl
Das Oventrop Cocon QTZ Regulierventil ermöglicht einen effizienten dynamischen hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Durch die Kombination aus Mengenregler und Regelventil in einem Gehäuse aus entzinkungsbeständigem Messing wird eine zuverlässige Durchflusssteuerung sichergestellt. Mit einem Regelbereich von 250 bis 1.800 l/h und einer Druckfestigkeit bis PN 25 bietet das Ventil eine robuste Lösung für geschlossene Kreisläufe, die durch eine einfache, von außen ablesbare Voreinstellung überzeugt.
Wie erfolgt die Durchflussregelung?Das Ventil ermöglicht eine stufenlose Durchflussbegrenzung, die direkt in Litern pro Stunde vorgenommen wird. Die Einstellung ist gesichert und plombierbar. Ein besonderer Vorteil ist die Ablesbarkeit des Einstellwertes von außen, die unabhängig von der Handradstellung bleibt, auch wenn ein Stellantrieb montiert ist. Dies ermöglicht eine präzise Kontrolle der hydraulischen Parameter im laufenden Betrieb.
Welche Flexibilität bietet das Ventil bei der Installation?Das Regulierventil in der Nennweite DN 20 verfügt über einen Anschluss mit Verschraubung R 3/4 auf Innengewinde Rp 3/4. Der Anschluss für den Antrieb ist als M30 x 1,5 ausgeführt. Die wartungsfreie Spindelabdichtung trägt zur Langlebigkeit bei. Ventile mit Blindstopfen können bei Bedarf mit Classic Messventilen nachgerüstet werden. Das Gehäuse besteht aus entzinkungsbeständigem Messing, während die Dichtungen aus EPDM gefertigt sind.
Technische Daten
Nennweite: DN 20
Regelbereich: 250 bis 1.800 l/h
Druckstufe: PN 25
Max. Differenzdruck: 600 kPa
Betriebstemperatur: -10 bis 120 °C
Anschluss Antrieb: M30 x 1,5
Hub: 4 mm
Gehäusematerial: Messing (entzinkungsbeständig)
Dichtungsmaterial: EPDM
Spindelmaterial: Edelstahl
Das Oventrop Cocon QTZ Regulierventil ermöglicht einen effizienten dynamischen hydraulischen Abgleich in anspruchsvollen Heiz- und Kühlsystemen. Durch die Kombination aus Mengenregler und Regelventil in einem Gehäuse aus entzinkungsbeständigem Messing wird eine zuverlässige Durchflusssteuerung sichergestellt. Mit einem Regelbereich von 250 bis 1.800 l/h und einer Druckfestigkeit bis PN 25 bietet das Ventil eine robuste Lösung für geschlossene Kreisläufe, die durch eine einfache, von außen ablesbare Voreinstellung überzeugt.
