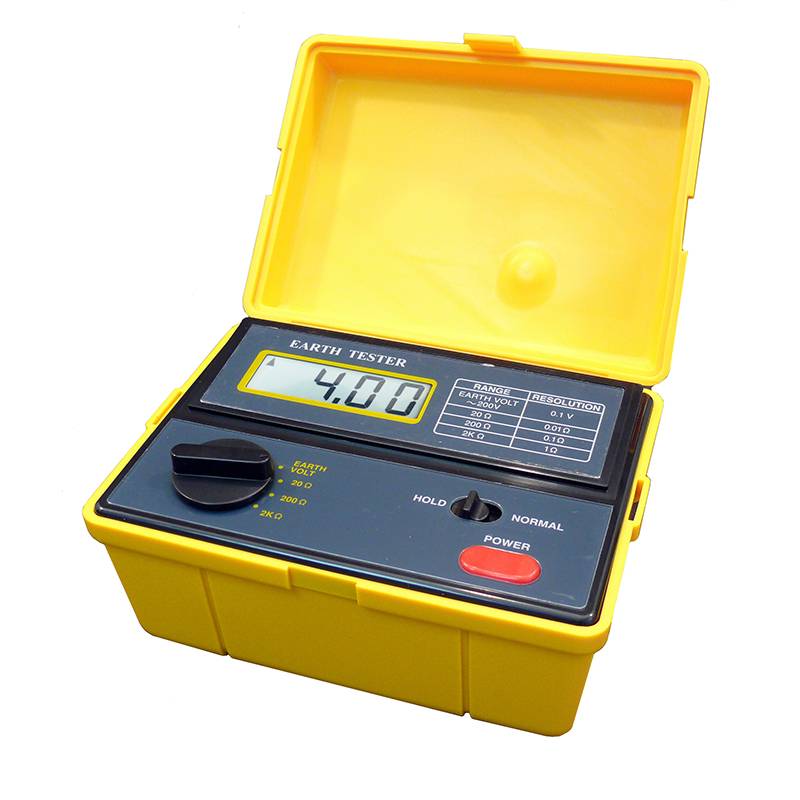

PCE Instruments Erdungsmesser PCE-ET 3000

Erdungsmesser zur Messung von Erdwiderstand und Erdspannung für z.B. Blitzableiter oder Blitz- schutzerden für alle Häuser und Gebäude. Der Erdungsmesser besitzt ein abgedichtetes Gehäuse und ist für die für den professionellen Außendienst erforderlichen Sicherheitsmerkmalen gem. VDE 0413 ausgelegt. Der Erdungsmesser eignet sich besonders zur Messung von einzelnen Erdungselektroden und Blitzableitern, sowie kleineren Erdungssystemen, sowie zur Messung des Leitungswiderstandes und der Durchgängigkeit von Leitern und Kopplungs- oder Bauelementen. Modernste Schaltkreise reduzieren die Einflüsse von Erdspannung und Erdwiderstand umgebender Erdungselektroden auf ein Minimum.

Die Kalibrierung vom Erdungsmesser mit den beigefügten Prüfleitungen verhindert eine Beeinträchtigung der Genauigkeit. Die Test-Frequenz von 820 Hz verhindert den Einfluss von Streuströmen durch Netzfrequenzen und deren Harmonische. Weiterhin verfügt das Messgerät über einen eingebauten Filter zur Unterdrückung von Störsignalen. Der Erdungsmesser wird immer werkskalibriert ausgeliefert. Als optionales Zubehör kann das Messgerät aber auch laborkalibriert und nach ISO mit einem Zertifikat ausgerüstet werden.

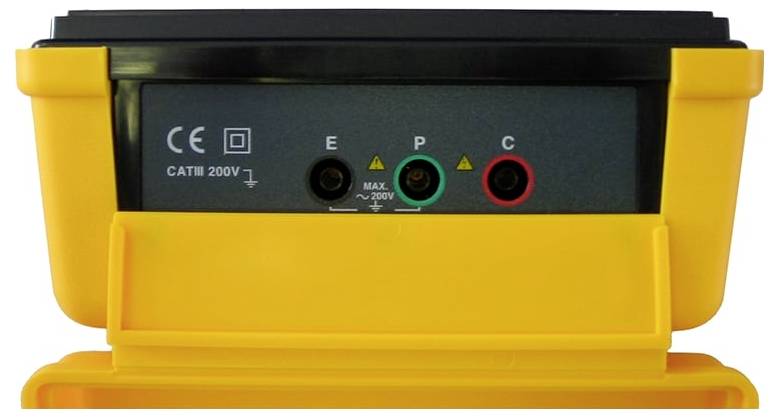

Durch Zurückklappen des gelben Schutzdeckels vom Erdungsmesser (nach hinten) wird eine Steckleiste für die Anschlusskabel sichtbar. "E" für das schwarze, "P" für das grüne und "C" für das rote Anschlusskabel für die Erdungsspieße. Das Gerät verfügt über eine doppelte Ableitung.

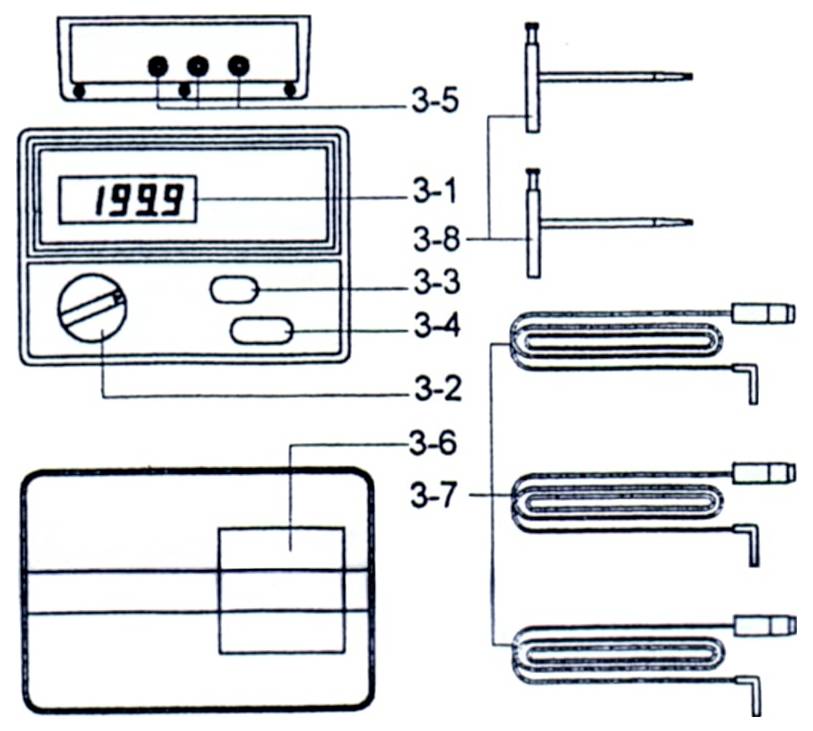

Die Anschlussbelegung (je nach Art der Messfunktion (Erdwiderstand / Erdspannung) entnehmen Sie der Bedienungsanleitung (siehe oben).

Durchführung der Erdungsmessung
Der Erdungsmesser wird über die Prüfleitungen mit den, in den Erdboden eingesteckten, Pflöcken verbunden. Um sehr genaue Messungen mit dem Erdungsmesser durchführen zu können, sollte der Erdboden feucht sein oder befeuchtet werden. Die Erdpflöcke sind in gerader Linie in dem Boden zu verteilen (zunächst die schwarze Erdleitung, dann die grüne Leitung für einen Erdmessstab und dann die rote Leitung für den zweiten Erdmessstab an die Pflöcke verbinden).

Dann kann der Erdungsmesser in Betrieb gesetzt und die Hauserdung geprüft werden. Weiterhin kann der Erdungsmesser auch innerhalb des Hauses verwendet werden, um z.B. die Verbindung und Güte von Wasserleitungen zur Hauserde zu prüfen. der Erdungsmesser wurde nach IEC 1010-1 gefertigt und erfüllt die Sicherheitsbestimmungen für elektronische Prüfgeräte (CAT III).
