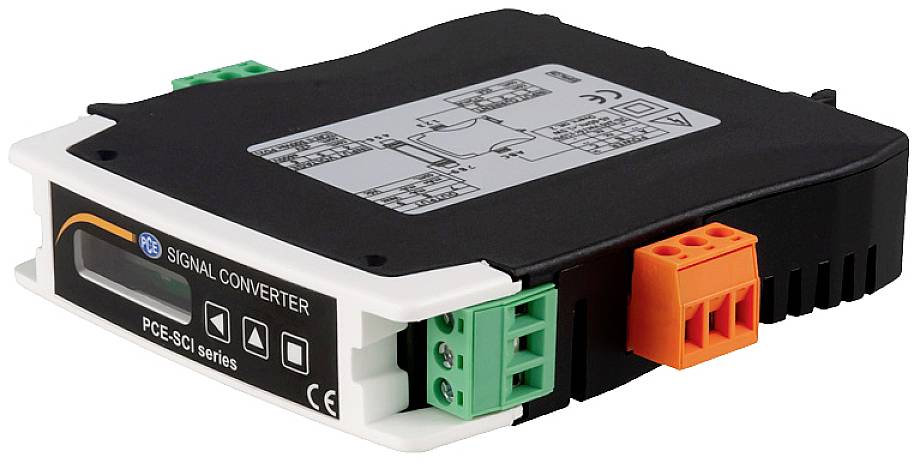

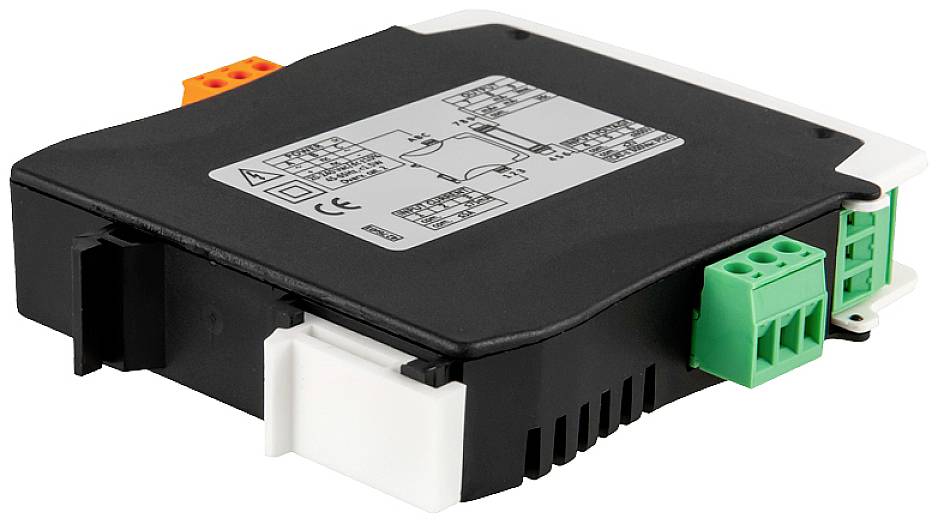

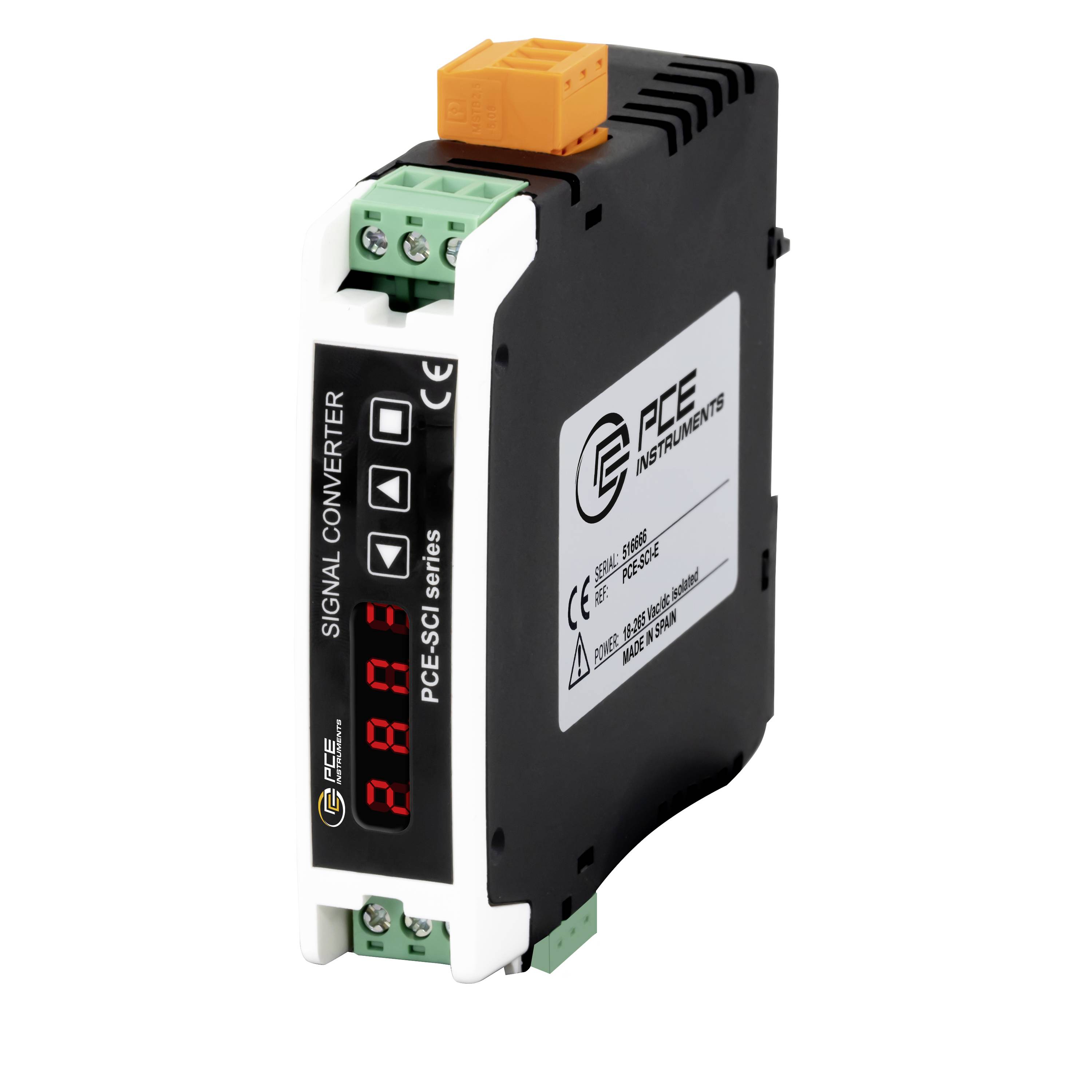

PCE Instruments Hutschienen-Messgerät PCE-SCI-E
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (172,26 € / Stück)
172,26 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. PCE-SCI-E
- Hutschienenmontage
- Messbereich 0 ... 600 V AC/DC
- aktives und passives Ausgangssignal

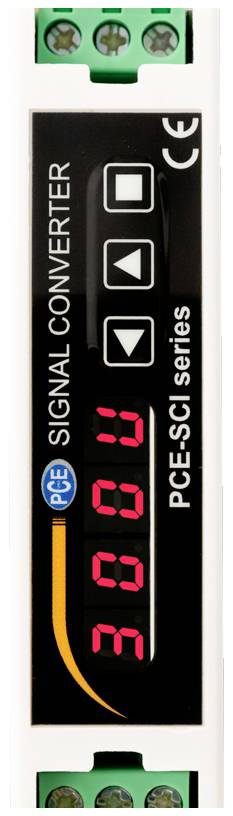

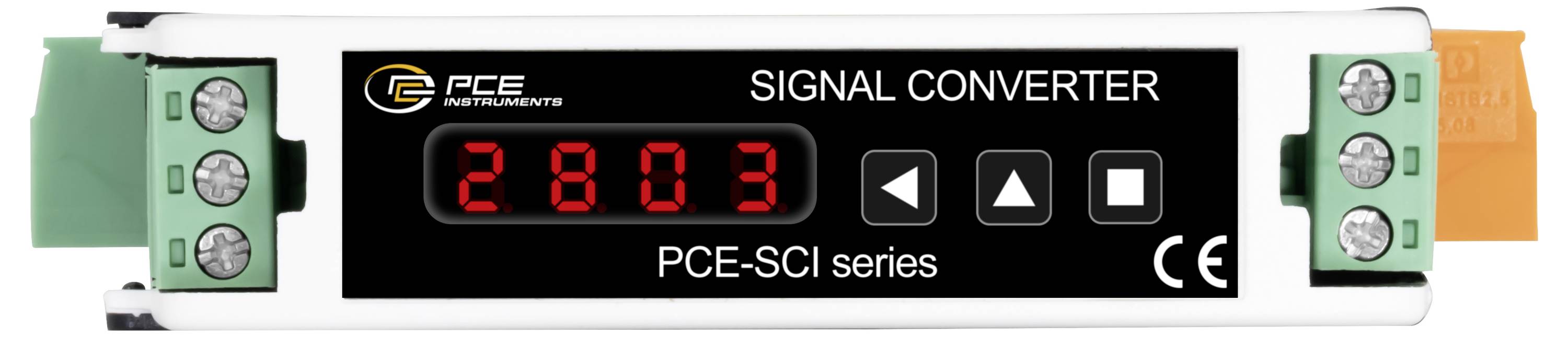

- Display und Tastenfeld zur Konfiguration
- Frequenzmessung
- Messbereich 0 ... 5 A AC/DC
Technische Daten
- Allgemeine technische DatenSchutzklasse (Gerät) IP30
- Spannungsversorgung 18 ... 265 V AC/DC isoliert,(20 ... 240 V AC/DC ±10 %)
- Betriebsbedingungen 0 ... 50 °C , 0 ... 95 % r. F.
- Lagerbedingungen -20 ... 70 °C , 0 ... 95 % r. F.
- Abmessungen ( L x B x H ) 106 x 22,5 x 108 mm
- Produkt-Art
Hutschienenmessgerät
- Messfunktion
Spannung
- Typ
PCE-SCI-E
- Messbereich (max.)
600 V
IP30
IK06
- Einbau-Breite
22.5 mm
- Einbauhöhe
108 mm
- Abm.
(L x B x H) 106 x 22.5 x 108 mm
- Gewicht
150 g
- Betriebsspannung max.
265 V/AC
265 V/DC
- Betriebsspannung min.
18 V/AC
18 V/DC
- Einbautiefe
106 mm
- Messkategorie
CAT II
- Breite
22.5 mm
- Höhe
108 mm
- Länge
106 mm
Werksstandard (ohne Zertifikat)
Dokumente & Downloads
Datenblatt
Datenblatt 2583840 PCE Instruments Hutschienen-Messgerät PCE-SCI-E
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2583840 PCE Instruments Hutschienen-Messgerät PCE-SCI-E
Beschreibung
Der Messumformer hat einen einstellbaren Messbereich von 0 … 600 V AC/DC und kann somit die verschiedensten Spannungen messen. Zum Beispiel ist es möglich den Messumformer an Versorgungsleitung anzuschließen um die anliegende Spannung zu überwachen. Neben der Spannungsmessung kann der Messumformer auch den Strom mit einem maximal einstellbaren Messbereich von 0 … 5 A AC/DC direkt messen. Um den Strombereich zu erweitern kann an dem Messumformer ein Stromwandler angeschlossen werden. Der gemessene Wert wird anschließend vom Messumformer in ein genormtes analoges 4 … 20 mA oder 0 … 10 V Signal umgewandelt. Somit ist der Messumformer die ideale Erweiterung einer Prozesssteuerung.
Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Messumformer zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Messumformers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Messumformer wird auf einer DIN Hutschiene montiert. Betrieben wird der Messumformer mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.
Da Ein- und Ausgangsbereich identisch eingestellt werden können, kann der Messumformer zur galvanischen Entkopplung verwendet werden. Das Konfigurieren des Messumformers erfolgt direkt über das Tastenfeld. Somit wird kein zusätzliches Kabel oder Software für die Einstellungen des Signalwandlers benötigt. Der Messumformer wird auf einer DIN Hutschiene montiert. Betrieben wird der Messumformer mit einer Spannung von 18 ... 265 V AC/DC bei einer Frequenz von 45 ... 65 Hz.
Ausführung
- Signalwandler für die Hutschienenmontage
- Messbereich 0 ... 600 V AC/DC
- Ausgangssignale in 4 ... 20 mA und 0 ... 10 V
- konfigurierbar über Tastenfeld
- Strommessbereich 0 ... 5 A AC/DC
- Frequenzmessung
Lieferumfang
- 1 x Messumformer PCE-SCI-E
- 1 x Bedienungsanleitung
