PCE Instruments PCE-PA 8000-ICA Netz-Analysegerät kalibriert (ISO) 1phasig, 3phasig mit Loggerfunktion, inkl. Stromzange kaufen

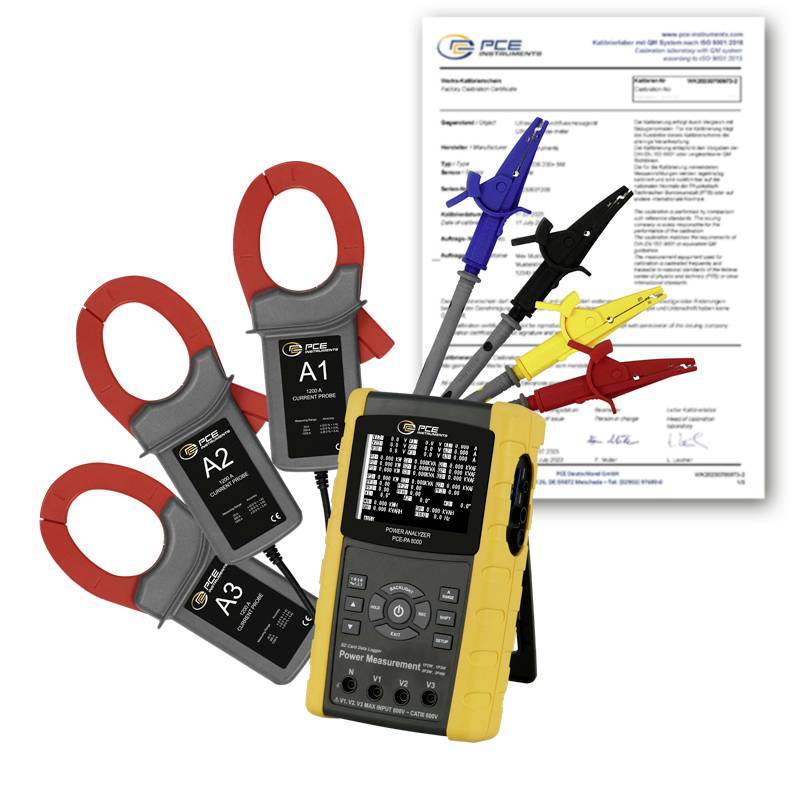

Tragbares Stromleistungs-Messinstrument mit drei Stromzangen und Messleitungen, im Hintergrund zusammen mit einem Kalibrierungszertifikat abgebildet.

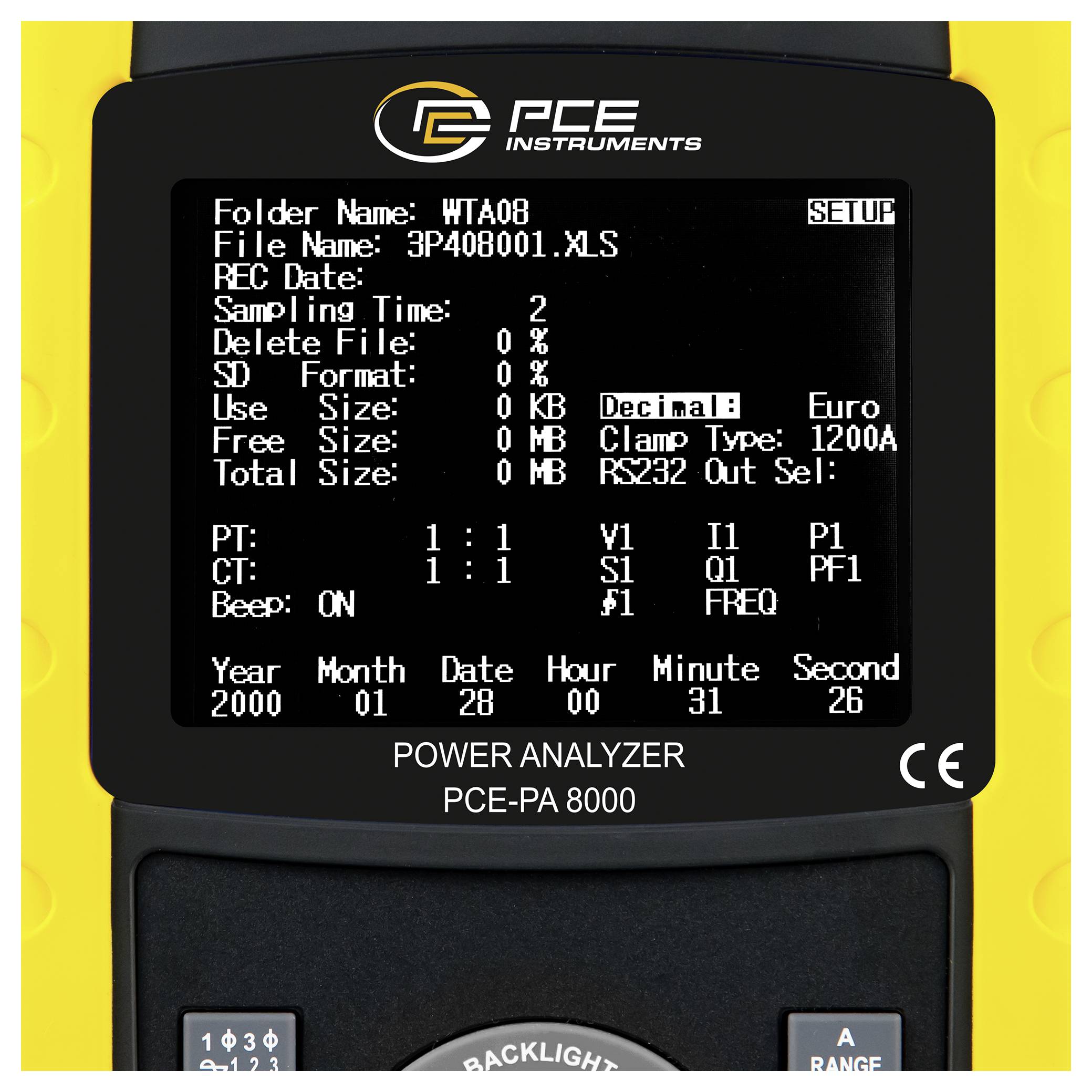

Tragbares PCE-Messinstrument Leistungsanalysator, der ein Setup-Menü mit Dateiname, Abtastzeit, Zangentyp und Datums-/Uhrzeiteinstellungen anzeigt.

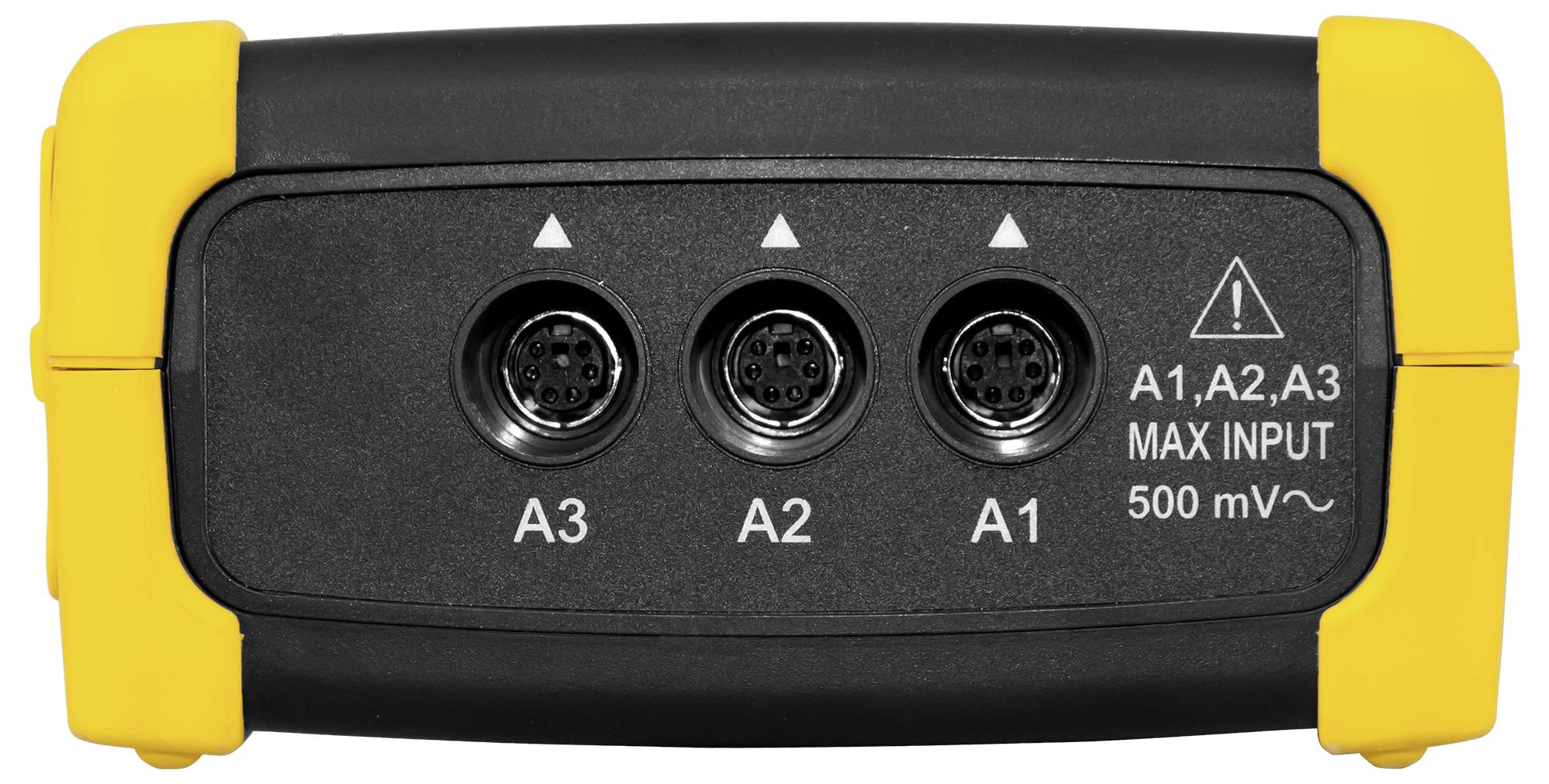

Vorderes Bedienfeld eines Elektrogeräts mit drei kreisförmigen Eingabeanschlüssen mit den Bezeichnungen A3, A2 und A1 sowie Warntext „A1,A2,A3 MAX INPUT 500 mV~".

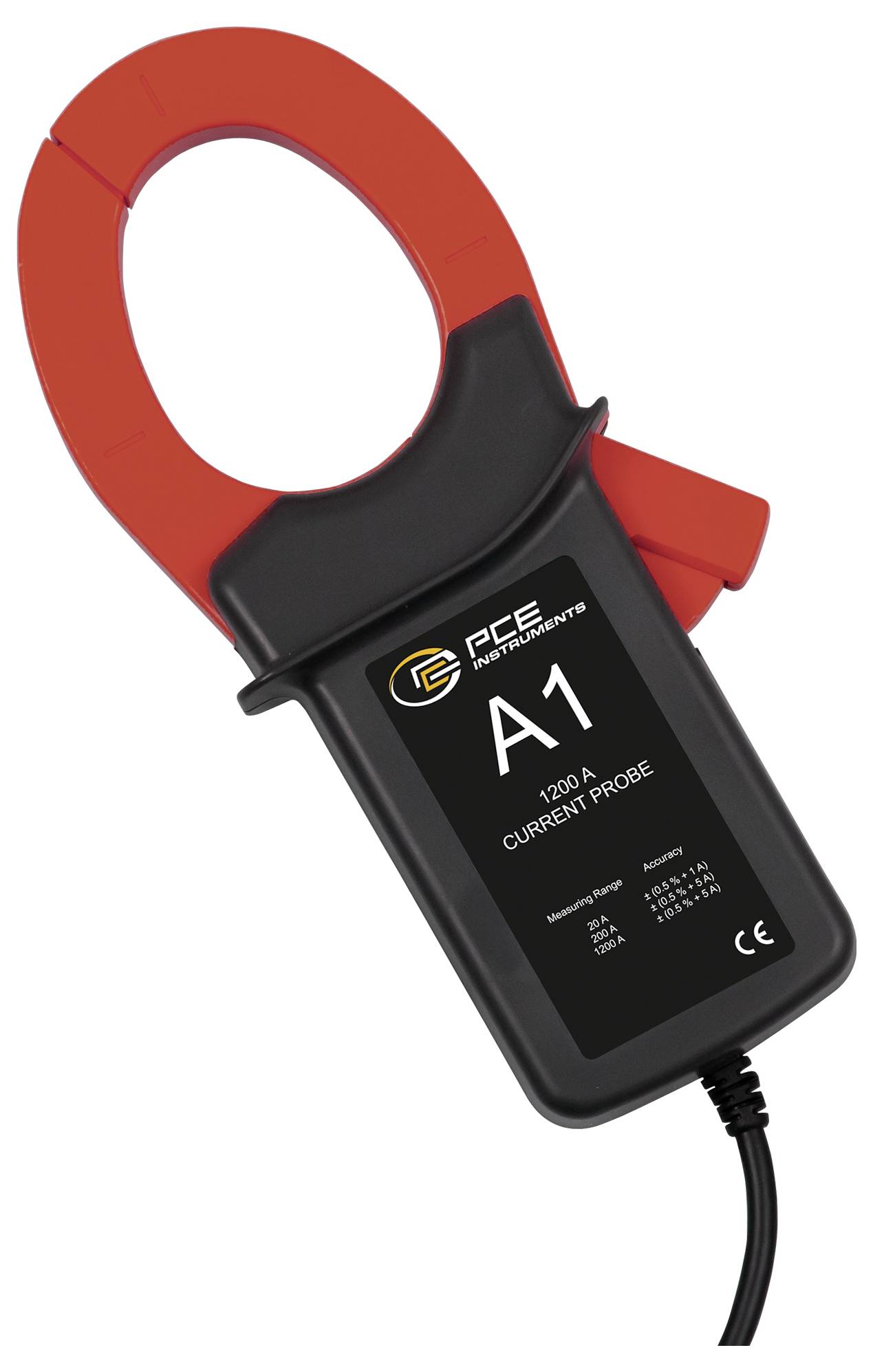

Stromzange mit roten Backen und schwarzem Gehäuse mit der Beschriftung „A1", „1200-A-Stromprüfer", auf weißem Hintergrund dargestellt.

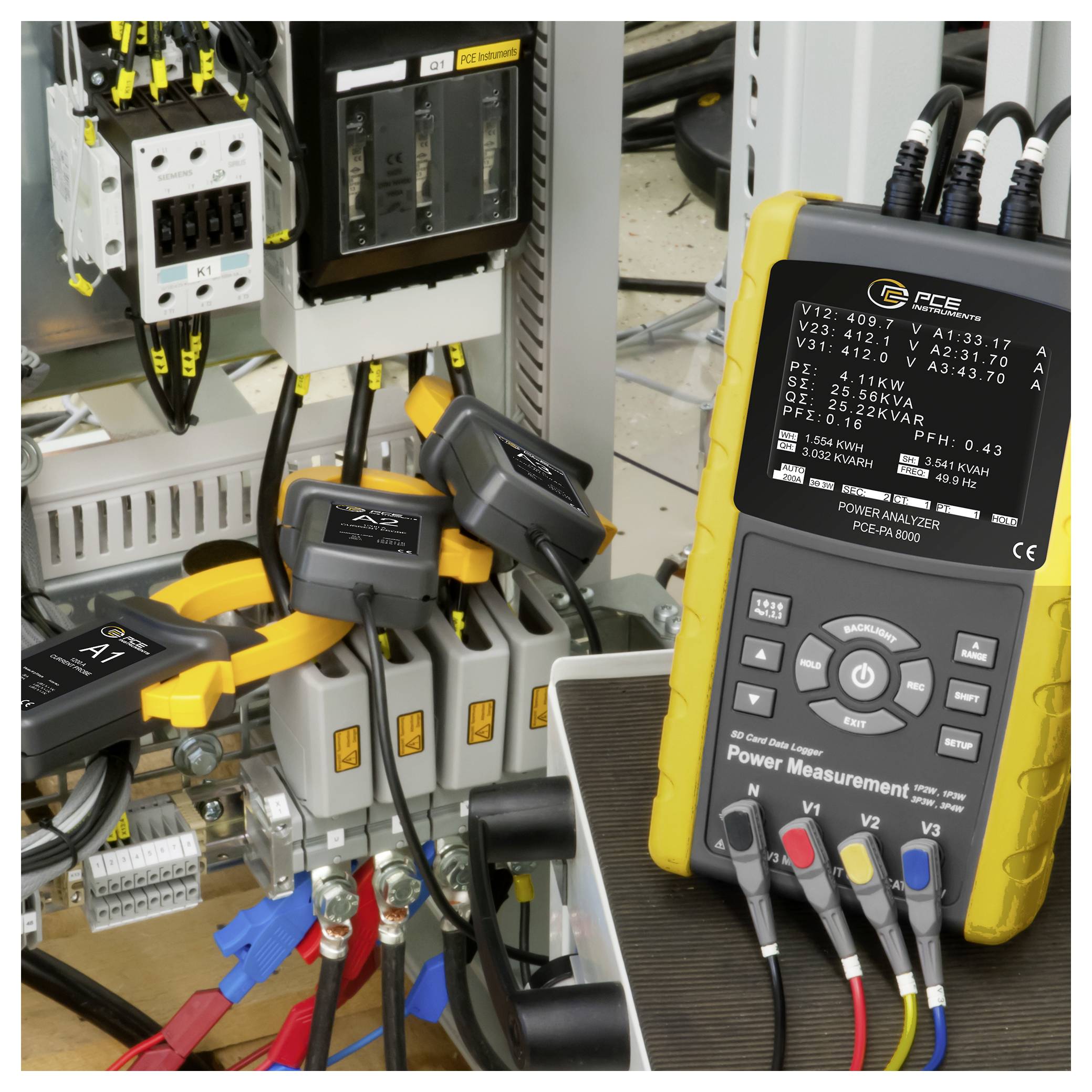

Tragbarer Stromanalysator, der mit der Verkabelung eines Elektroverteilers verbunden ist und Spannungs-, Strom- und Leistungsmessungen auf seinem Bildschirm anzeigt.

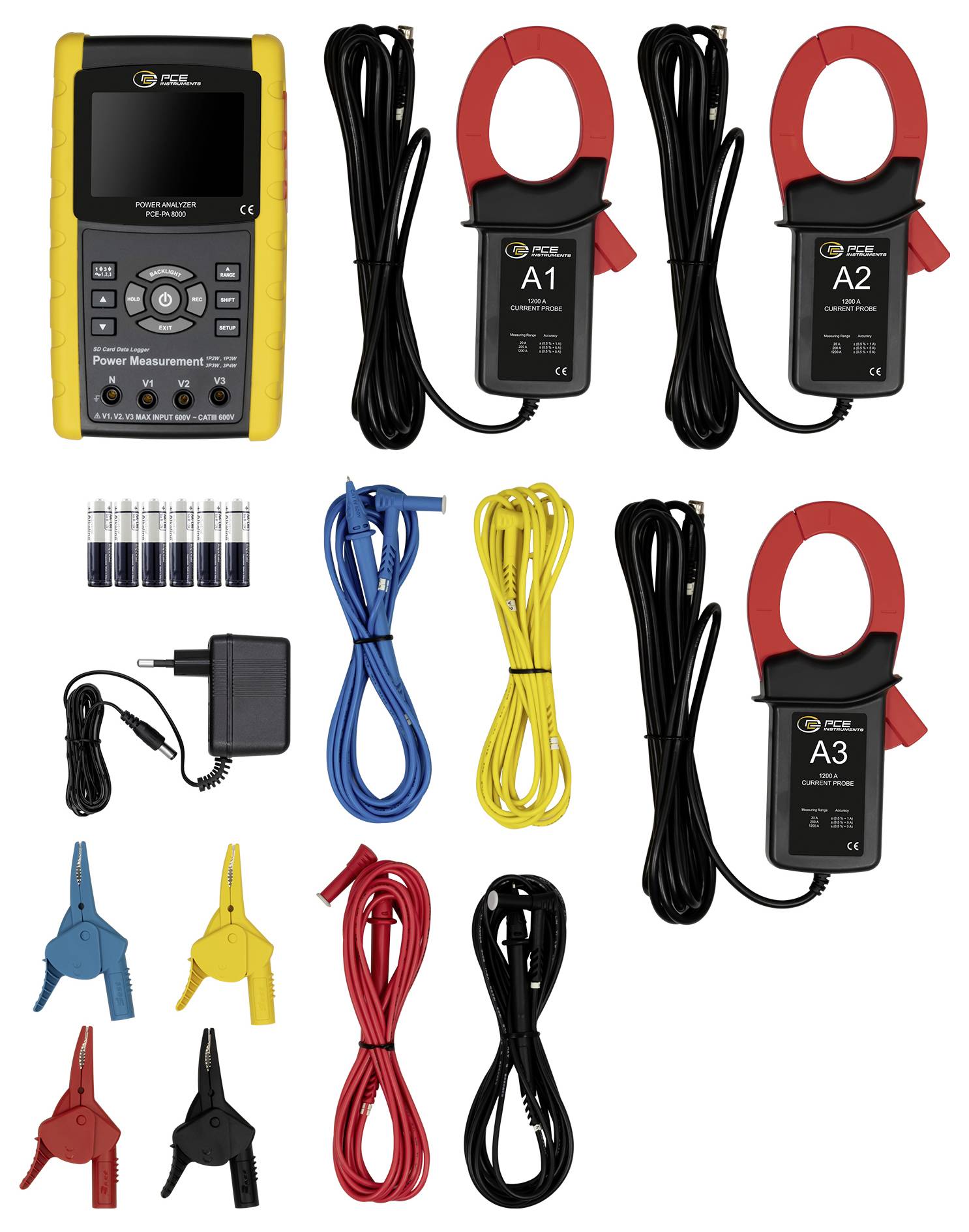

Tragbares Strommessgerät-Set mit tragbarem Messgerät, drei Stromzangensensoren, Messleitungen, Krokodilklemmen, Batterien und Ladegerät.

1/6

Unser Service für Sie

Datenblatt (PDF)

Lieferung Di., 19. Jan. 2027

Neu

Rechnungsstellung für alle Partner-Artikel jetzt direkt durch Conrad

Menge (Stück)

Ersparnis

Verpackungspreis (zzgl. MwSt.)

Mengenrabatte variieren je nach Verkäufer

Sie sparen 0,00 €

Anzahl

Stück

Gesamt (2.049,90 € / Stück)

2.049,90 €

zzgl. MwSt.

Kostenfreier Versand

nur 139,00 €

14 Tage Rückgaberecht inklusive (30 Tage mit)

Rechtliche Bedenken melden

Umwelt & Entsorgung (Elektrogeräte, Batterien, Verpackungen)

Highlights & Details

PCE Instruments 3-Phasen-Leistungsmesser PCE-PA 8000-ICA

3 Phasenleistungsanalyse in 3Phasen/4Leiter-, 3Phasen/3Leiter-, 1Phase/2Leiter-, 1Phase / 3Leiternetzen
True RMS Messung von Strom und Spannung
Messung von Wirk-, Scheinund Blindleistung
Bestimmung von Phasenwinkel und Leistungsfaktor
Messung der Wirk-, Scheinund Blindenergie
Spannungsmessung bis 600 V (AC)
Strommessung bis 1200 A (AC)
Erfüllt die Sicherheitsstandards IEC 1010 und CAT III 600V
Eingebauter Kalender mit Echtzeituhr
Aufzeichnung der Messwerte auf SD-Karte
Daten werden zur komfortableren Auswertung und weiteren Verwendung als Exceldatei gespeichert
Livemessungen am PC über optionales Datenkabel möglich
Großes 3,7 Zoll Punktmatrix Display
inkl. ISO-Kalibrierzertifikat

Technische Daten

Wechselspannung AC
Messbereich 10 ... 600 V
Auflösung 0,1 V
Genauigkeit ±(0,5 % +0,5 V)
Überlast 720 V RMS
Wechselstrom AC
Messbereich 0,2 ... 10 A
Auflösung 0,001 A
Genauigkeit ±(0,5 % +1 A)
Überlast 1300 A mit Stromzange
Frequenzbereich 40 ... 1000 Hz
Wechselstrom AC
Messbereich 10 ... 20 A
Auflösung 0,01 A
Genauigkeit ±(0,5 % +1 A)
Frequenzbereich 40 ... 1000 Hz
Wechselstrom AC
Messbereich 0,2 ... 100 A
Auflösung 0,01 A
Genauigkeit ±(0,5 % +5 A)
Frequenzbereich 40 ... 1000 Hz
Wechselstrom AC
Messbereich 100 ... 200 A
Auflösung 0,1 mA
Genauigkeit ±(0,5 % +5 A)
Frequenzbereich 40 ... 1000 Hz
Wechselstrom AC
Messbereich 0,2 ... 1000 A
Auflösung 0,1 mA
Genauigkeit ±(0,5 % +5 A)
Frequenzbereich 40 ... 1000 Hz
Wechselstrom AC
Messbereich 1000 ... 1200 A
Auflösung 1 A
Genauigkeit ±(0,5 % +5 A)
Frequenzbereich 40 ... 1000 Hz
Wirkleistung
Messbereich 0 ... 9,999 kW
Auflösung 0,001 kW
Genauigkeit ±(1 % +0,008 kW)
Wirkleistung
Messbereich. 10 kW
Messbereich von. 99,99 kW
Auflösung 0,01 kW
Genauigkeit ±(1 % +0,08 kW)
Wirkleistung
Messbereich 100 ... 999,9 kW
Auflösung 0,1 kW
Genauigkeit ±(1 % +0,8 kW)
Wirkleistung
Messbereich 1 ... 9,999 MW
Auflösung 0,001 MW
Genauigkeit ±(1 % +0,008 MW)
Blindleistung
Messbereich 0 ... 9,99 kVAR
Auflösung 0,001 kVAR
Genauigkeit ±(1 % +0,008 kVAR)
Blindleistung
Messbereich 10 ... 99,9 kVAR
Auflösung 0,01 kVAR
Genauigkeit ±(1 % +0,08 kVAR),
Blindleistung
Messbereich 100 ... 999,9 kVAR
Auflösung 0,1 kVAR
Genauigkeit ±(1 % +0,8 kVAR)
Blindleistung
Messbereich 1 ... 9,9 MVAR
Auflösung 0,001 MVAR
Genauigkeit ±(1 % +0,008 MVAR)
Phasenwinkel
Messbereich -180 ... +180 °
Auflösung 0,1 °
Genauigkeit ±1 °
Scheinleistung
Messbereich 0 ... 9,9 kVA
Auflösung 0,001 kVA
Genauigkeit ±(1 % +0,008 kVA),
Scheinleistung
Messbereich 10 ... 99,99 kVA
Auflösung 0,01 kVA
Genauigkeit ±(1 % +0,08 kVA)
Scheinleistung
Messbereich 100 ... 999,9 kVA
Auflösung 0,1 kVA
Genauigkeit ±(1 % +0,8 kVA)
Scheinleistung
Messbereich 1 ... 9,99 MVA
Auflösung 0,001 MVA
Genauigkeit ±(1 % +0,008 MVA),
Leistungsfaktor
Messbereich 0 ... 1
Auflösung 0,01
Genauigkeit ±0,04
Wirkenergie
Messbereich 0 ... 9,9 kWh
Auflösung 0,001 kWh
Genauigkeit ±(1 % +0,008 kWh),
Wirkenergie
Messbereich 10 ... 99,9 kWh
Auflösung 0,01 kWh
Genauigkeit ±(1 % +0,08 kWh)
Wirkenergie
Messbereich 100 ... 999,9 kWh
Auflösung 0,1 kWh
Genauigkeit ±(1 % +0,8 kWh),
Wirkenergie
Messbereich 1 ... 9,99 MWh
Auflösung 0,001 MWh
Genauigkeit ±(1 % +0,008 MWh),
Scheinenergie
Messbereich 0 ... 9,9 kVAh
Auflösung 0,001 kVAh
Genauigkeit ±(1 % +0,008 kVAh)
Scheinenergie
Messbereich 10 ... 99,9 kVAh
Auflösung 0,01 kVAh
Genauigkeit ±(1 % +0,08 kVAh)
Scheinenergie
Messbereich 100 ... 999,9 kVAh
Auflösung 0,1 kVAh
Genauigkeit ±(1 % +0,8 kVAh)
Scheinenergie
Messbereich 1 ... 9,9 MVAH
Auflösung 0,001 MVAH
Genauigkeit ±(1% +0,008 KVAH)
Blindenergie
Messbereich 0 ... 9,9 kvarh
Auflösung 0,001 kvarh
Genauigkeit ±(1% +0,008 KVARh)
Blindenergie
Messbereich 10 ... 99,9 kvarh
Auflösung 0,01 kvarh
Genauigkeit ± (1% + 0,08 KVARh)
Blindenergie
Messbereich 100 ... 999,9 kvarh
Auflösung 0,1 kvarh
Genauigkeit ±(1% +0,8 KVARh)
Blindenergie
Messbereich 1 ... 9,99 MVARh
Auflösung 0,001 MVARh
Genauigkeit ±(1% +0,008 KVARH),
Frequenz
Messbereich 45 ... 65 Hz
Auflösung 0,1 Hz
Genauigkeit 0,1 Hz
Allgemeine technische Daten
Messfunktionen HOLD
Display Typ LCD mit Beleuchtung
Displaygröße 3,7 Zoll
Speichermedium SD-Karte
Speicherkapazität 2 GB
Speicherintervall von 2 s
Speicherintervall bis 120 min.
Schnittstelle USB, RS232
Norm(en) IEC 1010
Stromaufnahme Messgerät 300 mA DC
Stromaufnahme Stromzange 34 mA DC
Maximaler Leitungsdurchmesser 50 mm
Sicherheitsstandard CAT III 600 V
Überlastschutz Spannung AC 720 V / Strom AC 1300 A
Abmessungen Stromzange: 210 x 85 x 33 mm
Messbereichswahl Automatisch, Manuell
Menüsprache Englisch (US), Englisch (GB)
Schutzklasse (Gerät) IP21
Spannungsversorgung 9V
Steckertyp Gerät-Eurostecker
Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
Kapazität 3000 mAh
Betriebsbedingungen 0 ... 50 °C , 0 ... 80 % r. F.
Lagerbedingungen 0 ... 50 °C , 0 ... 80 % r. F.
Abmessungen ( L x B x H ) 225 x 125 x 64 mm
Gewicht 811,5 g

Stecker: Nein

Produkt-Art: Netz-Analysegerät

Messkategorie: CAT III 600 V

Anzeige (Details): LCD

Phasen-Erkennung: Ja (integriert)

Schutzleiter-Erkennung: Nein

: ISO

Spannungs-Versorgung (Details): 9 V

Abm.: (L x B x H) 225 x 125 x 64 mm

Gewicht: 948 g

Kalibrierumfang: inkl. ISO-Kalibrierzertifikat

Messart: 1phasig
3phasig

Besonderheiten: mit Loggerfunktion
inkl. Stromzangen

Breite: 125 mm

Höhe: 64 mm

Länge: 225 mm

Schnittstellen: USB
RS-232

Plastikfreie Verpackung: Plastikfreie Verpackung

Dokumente & Downloads

Datenblatt

Datenblatt 3812650 PCE Instruments PCE-PA 8000-ICA Netz-Analysegerät kalibriert (ISO) 1phasig, 3phasig mit Loggerfunktion, inkl. Stromzange

Bedienungs- und Sicherheitshinweise

Bedienungs- und Sicherheitshinweise 3812650 PCE Instruments PCE-PA 8000-ICA Netz-Analysegerät kalibriert (ISO) 1phasig, 3phasig mit Loggerfunktion, inkl. Stromzange

Beschreibung

Mit dem 3-Phasen-Leistungsmesser ist es möglich die Leistung in einem ein- und drei phasigen Stromkreis zu messen und aufzuzeichnen. Mit dem 3-Phasen-Leistungsmesser können Langzeitmessungen durchgeführt werden. Die Messdaten speichert das Messgerät auf einer einsteckbaren SD Karte im XLS-Format. Dadurch können die Messdaten bequem am Computer ausgewertet werden. Das Intervall der Aufzeichnung ist hierbei von 2 ... 7200 Sekunden frei wählbar.

Der Energiemesser ist dazu in der Lage Energiemessungen durchzuführen, sowie den Leistungsfaktor und den Phasenwinkel zu bestimmen. Die Stromzangen des 3-Phasen-Leistungsmessers können für Leiterdurchmesser bis zu 50mm verwendet werden. Somit ist das Messgerät für den Einsatz im Energieversorgungsnetz bestens geeignet. Durch das große 3,7 Zoll Display können sämtliche Messwerte auf einem Blick abgelesen werden. Somit ist eine schnelle Analyse der momentanen Messwerte möglich und verschafft einen Überblick von Strom, Spannung und der abgenommenen Leistung.

Lieferumfang

1 x 3-Phasen-Leistungsmesser PCE-PA 8000-ICA
3 x Stromzange
4 x Prüfleitungen
4 x Krokodilklemmen
1 x SD-Speicherkarte 2 GB
1 x Netzteil 9 V DC
8 x 1,5 V AA Batterien
1 x ISO-Kalibrierzertifikat
