PCE Instruments PCE-PA 8300-1-ICA Netz-Analysegerät kalibriert (ISO) 3phasig mit Loggerfunktion, inkl. Stromzangen, Ener
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
3.399,90 €
3
2% = 82,86 €
3.317,04 €
5
3% = 110,48 €
3.289,42 €
10
4% = 138,10 €
3.261,80 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (3.399,90 € / Stück)
3.399,90 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PCE Instruments Leistungsmessgerät PCE-PA 8300-1-ICA
- 3-phasiger Leistungsund Netzstöranalysator
- Messung bis 1200 A AC
- Oberwellenund Harmonischen-Analyse
- Schein-, Wirk-, Blindleistungsmessung
- Leistungsfaktormessung
- Stromzangen versch. Hersteller anschließbar
- SD-Kartenspeicher
- Einstellbares Speicherintervall
- Bis zu 600 V AC messbar
- Messung von Phasenwinkel / Frequenz
- Grafikdisplay mit Harmonischen-Darstellung
- Robustes Gehäuse
- Automatische Messbereichswahl (AC V)
- inkl. ISO-Kalibrierzertifikat
Technische Daten
- Wechselspannung AC
- Messbereich 10 ... 600 V
- Genauigkeit ±(0,5 % +0,5 V)
- Überlast 720 V RMS
- Wechselstrom AC
- Messbereich 0,2 ... 10 A
- Auflösung 0,001 A
- Genauigkeit ±(0,5 % +0,1 A)
- Überlast 1300 A mit Stromzange
- Frequenzbereich 40 ... 1000 Hz
- Wechselstrom AC
- Messbereich 10 ... 20 A
- Auflösung 0,01 A
- Genauigkeit ±(0,5 % +0,1 A)
- Frequenzbereich 40 ... 1000 Hz
- Wechselstrom AC
- Messbereich 0,2 ... 100 A
- Auflösung 0,01 mA
- Genauigkeit ±(0,5 % +0,5 A)
- Frequenzbereich 40 ... 1000 Hz
- Wechselstrom AC
- Messbereich 100 ... 200 A
- Auflösung 0,1 A
- Genauigkeit ±(0,5 % +0,5 A)
- Frequenzbereich 40 ... 1000 Hz
- Wechselstrom AC
- Messbereich 0,2 ... 1000 A
- Auflösung 0,1 mA
- Genauigkeit ±(0,5 % +5 A)
- Frequenzbereich 40 ... 1000 Hz
- Wechselstrom AC
- Messbereich 1000 ... 1200 A
- Auflösung 1 A
- Genauigkeit ±(0,5 % +5 A)
- Frequenzbereich 40 ... 1000 Hz
- Wirkleistung
- Messbereich 0 ... 9,999 kW
- Auflösung 0,001 W
- Genauigkeit ±(1 % +0,008 kW)
- Wirkleistung
- Messbereich. 10 kW
- Messbereich von. 99,99 kW
- Auflösung 0,01 kVAR
- Genauigkeit ±(1 % +0,08 kW) W
- Wirkleistung
- Messbereich 100 ... 999,9 kW
- Auflösung 0,1 kW
- Genauigkeit ±(1 % +0,8 kW)
- Wirkleistung
- Messbereich 1 ... 9,999 MW
- Auflösung 0,001 MW
- Genauigkeit ±(1 % +0,008 MW)
- Blindleistung
- Messbereich 0 ... 9,999 kVAR
- Auflösung 0,001 kVAR
- Genauigkeit ±(1 % +0,008 kVAR)
- Blindleistung
- Messbereich 10 ... 99,99 kVAR
- Auflösung 0,01 kVAR
- Genauigkeit ±(1 % +0,08 kVAR)
- Blindleistung
- Messbereich 100 ... 999,9 kVAR
- Auflösung 0,1 kVAR
- Genauigkeit ±(1 % +0,8 kVAR)
- Blindleistung
- Messbereich 1 ... 9,999 MVAR
- Auflösung 0,001 MVAR
- Genauigkeit ±(1 % +0,008 MVAR),
- Phasenwinkel
- Messbereich -180 ... +180 °
- Auflösung 0,1 °
- Genauigkeit ±1 °
- Scheinleistung
- Messbereich 0 ... 9,999 kVA
- Auflösung 0,001 kVA
- Genauigkeit ±(1 % +0,008 kVA)
- Scheinleistung
- Messbereich 10 ... 99,99 kVA
- Auflösung 0,01 kW
- Genauigkeit ±(1 % +0,08 kVA),
- Scheinleistung
- Messbereich 100 ... 999,9 kVA
- Auflösung 0,1 kVA
- Genauigkeit ±(1 % +0,8 kVA)
- Scheinleistung
- Messbereich 1 ... 9,999 MVA
- Auflösung 0,001 MVA
- Genauigkeit ±(1 % +0,008 MVA)
- Leistungsfaktor
- Messbereich 0 ... 1
- Auflösung 0,01
- Genauigkeit ±0,04
- Wirkenergie
- Messbereich 0 ... 9,999 kWh
- Auflösung 0,001 kVAh
- Genauigkeit ±(2 % +0,008 kWh)
- Wirkenergie
- Messbereich 10 ... 99,99 kWh
- Auflösung 0,01 kWh
- Genauigkeit ±(2 % +0,08 kWh)
- Wirkenergie
- Messbereich 100 ... 999,9 kWh
- Auflösung 0,1 kWh
- Genauigkeit ±(2 % +0,8 kWh)
- Wirkenergie
- Messbereich 1 ... 9,999 MWh
- Auflösung 0,001 MWh
- Genauigkeit ±(2 % +0,008 MWh)
- Scheinenergie
- Messbereich 0 ... 9,999 kVAh
- Auflösung 0,001 kVAh
- Genauigkeit ±(2 % +0,008 kVAh)
- Scheinenergie
- Messbereich 10 ... 99,99 kVAh
- Auflösung 0,01 kVAh
- Genauigkeit ±(2 % +0,08 kVAh)
- Scheinenergie
- Messbereich 100 ... 999,9 kVAh
- Auflösung 0,1 kVAh
- Genauigkeit ±(2 % +0,8 kVAh)
- Scheinenergie
- Messbereich 1 ... 9,999 MVAH
- Auflösung 0,001 MVAH
- Genauigkeit ±(2 % +0,008 MVAh)
- Blindenergie
- Messbereich 0 ... 9,999 kvarh
- Auflösung 0,001 kvarh
- Genauigkeit ±(2 % +0,008 kVARh)
- Blindenergie
- Messbereich 10 ... 99,99 kvarh
- Auflösung 0,01 kvarh
- Genauigkeit ±(2 % +0,08 kVARh)
- Blindenergie
- Messbereich 100 ... 999,9 kvarh
- Auflösung 0,1 kvarh
- Genauigkeit ±(2 % +0,8 kVARh)
- Blindenergie
- Messbereich 1 ... 9,999 MVARh
- Auflösung 0,001 MVARh
- Genauigkeit ±(2 % +0,008 MVARh)
- Frequenz
- Messbereich 45 ... 65 Hz
- Auflösung 0,1 Hz
- Genauigkeit ±0,1 Hz
- Oberwellenmessung (Harmonische)
- Messbereich 1 ... 50 Ordnungszahl
- Strombereich 0.2 ... 1200 A
- Spannungsbereich 10 ... 600 V
- Allgemeine technische Daten
- Messfunktionen HOLD
- Frequenz 40 ... 1000 Hz
- Display Typ LCD mit Beleuchtung
- Displaygröße 3,7 Zoll
- Speichermedium SD-Karte
- Speicherkapazität 4 GB
- Speicherintervall von 2 s
- Speicherintervall bis 120 min.
- Schnittstelle RS232
- Norm(en) IEC 1010
- Stromaufnahme Messgerät 500 mA DC
- Stromaufnahme Stromzange 34 mA DC
- Maximaler Leitungsdurchmesser 50 mm
- Sicherheitsstandard CAT III 600 V
- Abmessungen Stromzange: 210 x 64 x 33 mm,Klemmbacke: 86 mm (außen)
- Messbereichswahl Automatisch, Manuell
- Menüsprache Englisch (US), Englisch (GB)
- Schutzklasse (Gerät) IP20
- Spannungsversorgung 9V
- Steckertyp Gerät-Eurostecker
- Akku/Batterie 8 x 1,5 V AA Batterie , Alkali-Mangan
- Kapazität 3000 mAh
- Betriebsbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
- Lagerbedingungen 0 ... 50 °C , 10 ... 80 % r. F.
- Abmessungen ( L x B x H ) 225 x 125 x 64 mm
- Gewicht 1010 g
- Produkt-Art
Netz-Analysegerät
- Messkategorie
CAT III 600 V
- Anzeige (Details)
LCD
- Phasen-Erkennung
Ja / Ja
ISO
- Spannungs-Versorgung (Details)
9 V
- Abm.
(L x B x H) 225 x 125 x 64 mm
- Gewicht
1010 g
- Kalibrierumfang
inkl. ISO-Kalibrierzertifikat
- Messart
3phasig
- Besonderheiten
mit Loggerfunktion
inkl. Stromzangen
Energiemessungen
- Breite
125 mm
- Höhe
64 mm
- Länge
225 mm
- Schnittstellen
RS-232
- Plastikfreie Verpackung
Plastikfreie Verpackung
Dokumente & Downloads
Datenblatt
Datenblatt 3812651 PCE Instruments PCE-PA 8300-1-ICA Netz-Analysegerät kalibriert (ISO) 3phasig mit Loggerfunktion, inkl. Stromzangen, Ener
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3812651 PCE Instruments PCE-PA 8300-1-ICA Netz-Analysegerät kalibriert (ISO) 3phasig mit Loggerfunktion, inkl. Stromzangen, Ener
Beschreibung

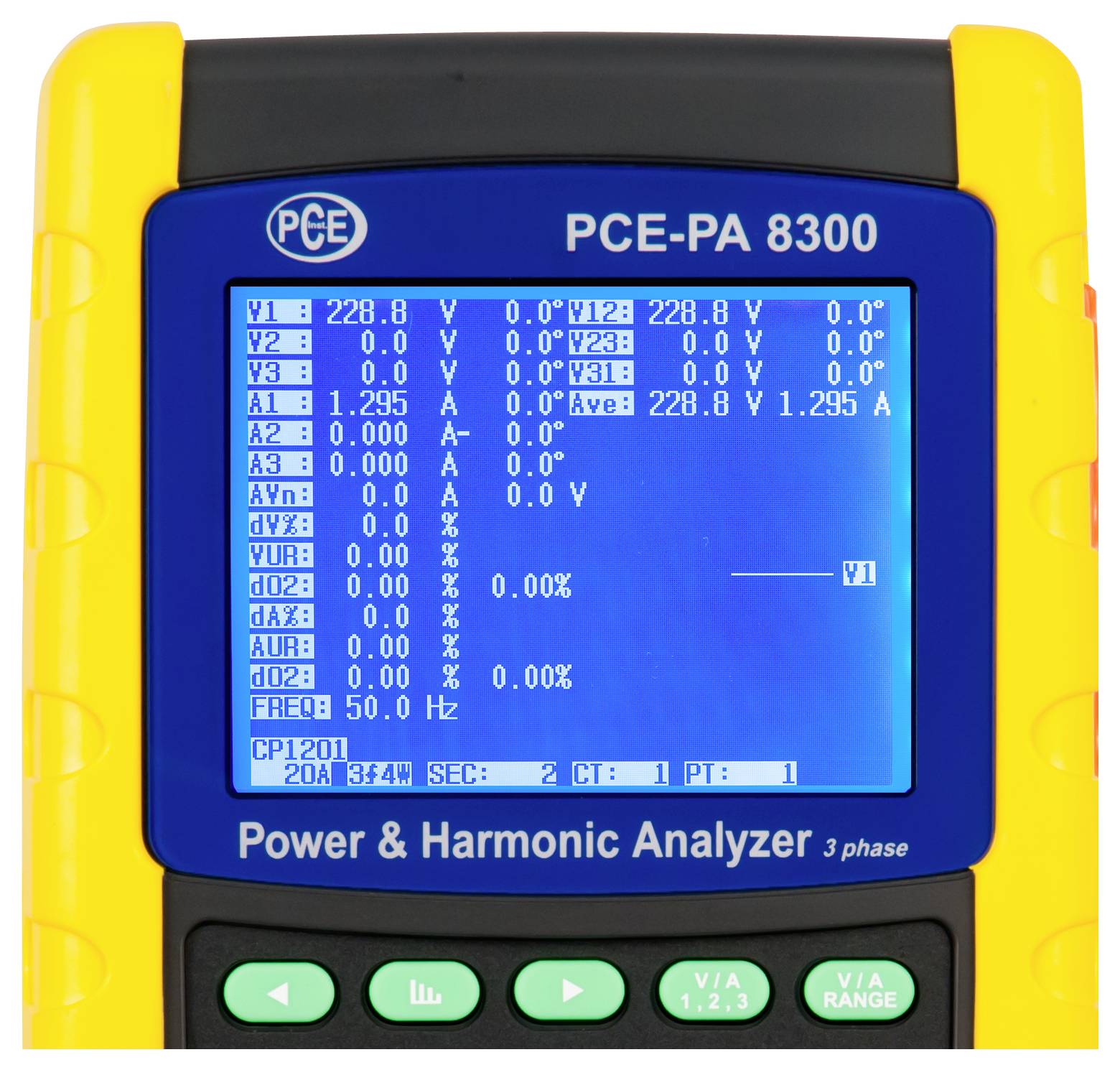

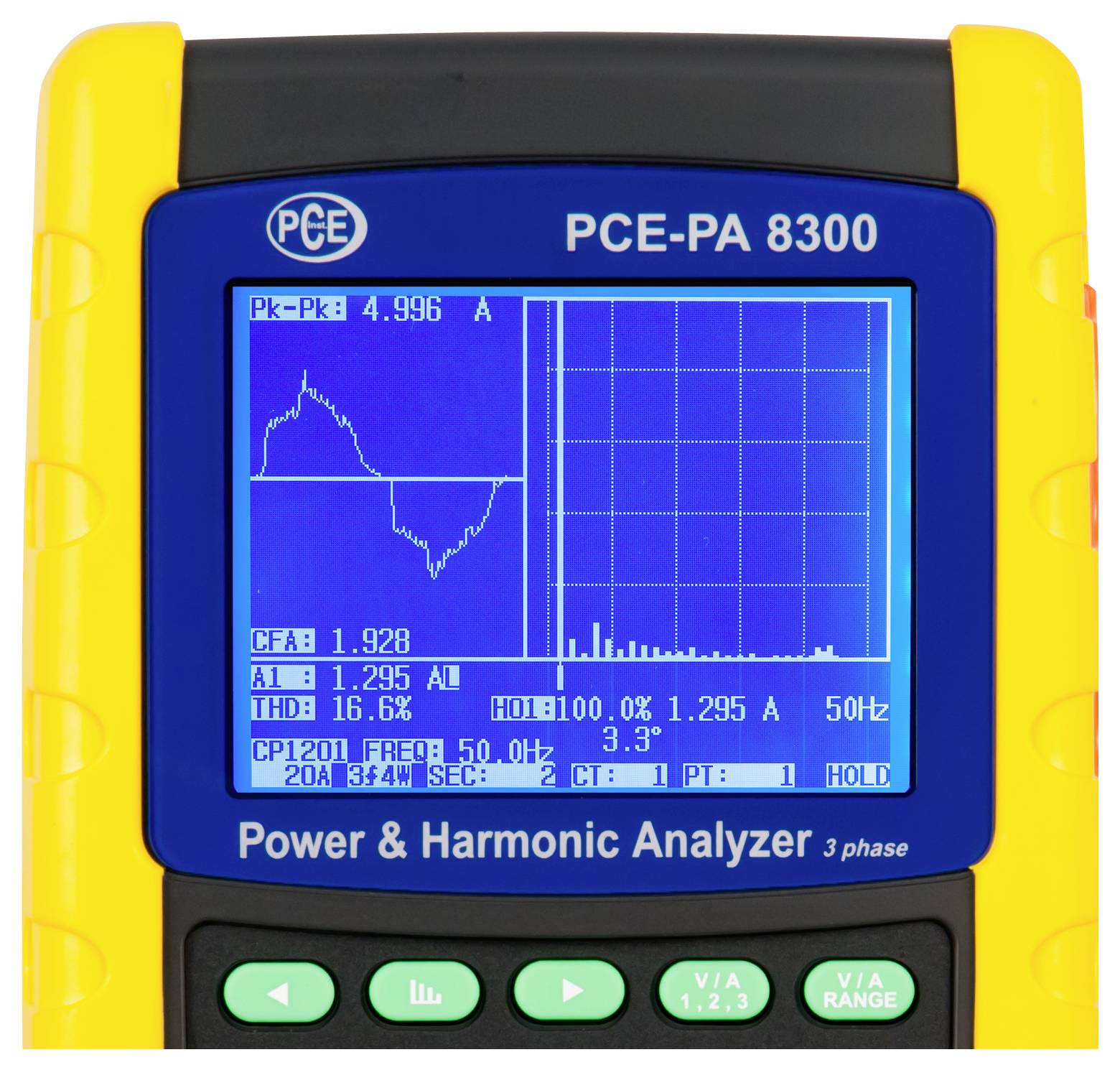

Das Leistungsmessgerät besticht durch seine einfache Handhabung. Das Leistungsmessgerät speichert alle Messwerte auf einer SD-Karte. Das Leistungsmessgerät kann zur Leistungsmessung und zur Netzanalyse eingesetzt werden. Die Leistung kann vom Leistungsmesser bis zu 9999 MW gemessen werden. Zur Netzanalyse kann das Leistungsmessgerät Oberwellen und Harmonische bis zur 50ten Ordnung exakt bestimmen.

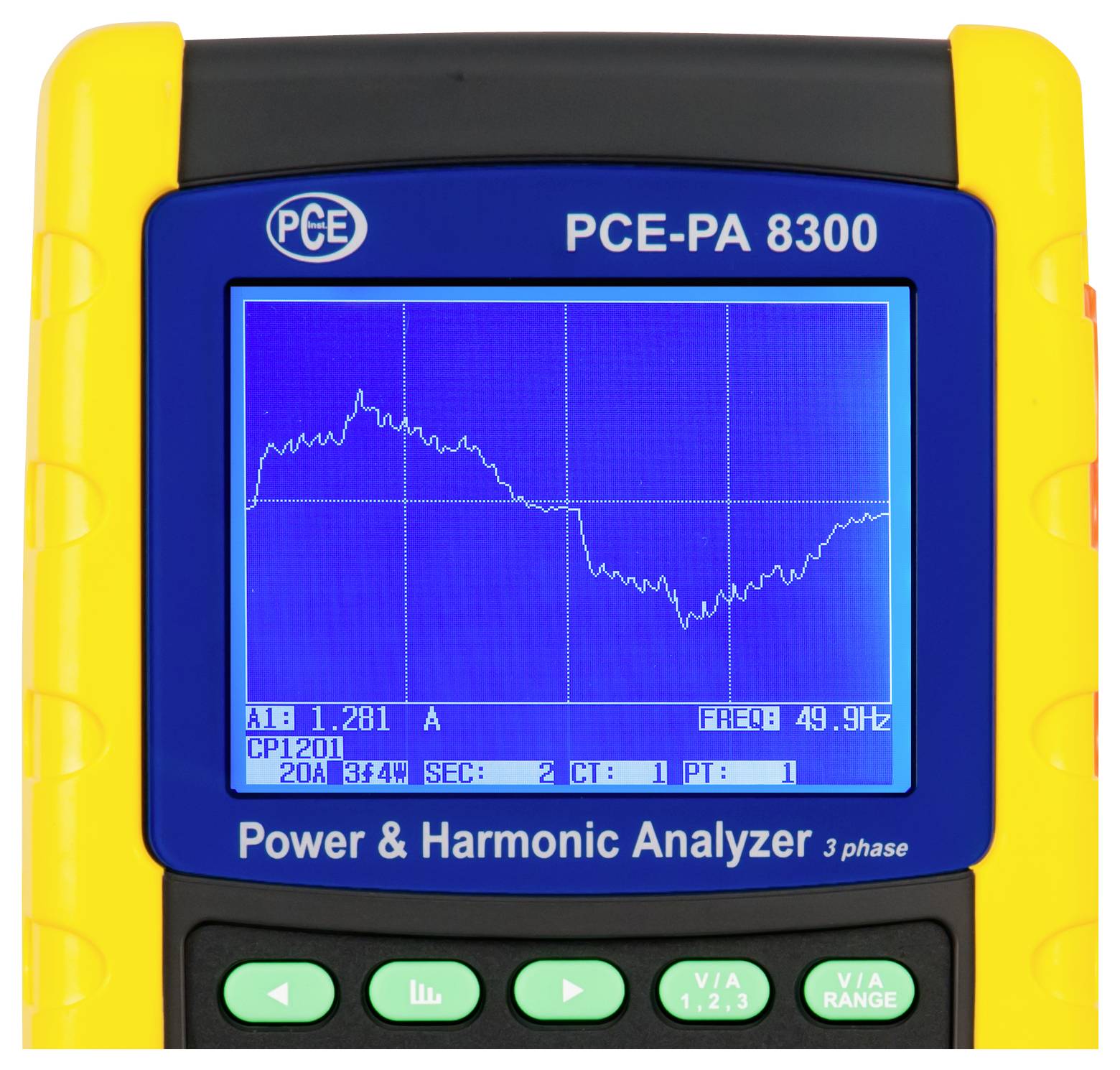

Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Leistungsmessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem Leistungsmessgerät.
Alle Messwerte werden auf dem Grafik LCD dargestellt. Somit ist es kein Problem mit dem Leistungsmessgerät die Netzverzerrungen darzustellen. Zur Genauen Netz- und Leistungsanalyse können die Messdaten in einem frei einstellbaren Speicherintervall auf einer SD-Speicherkarte abgelegt werden. Dies ermöglicht Langzeitaufnahmen mit dem Leistungsmessgerät.

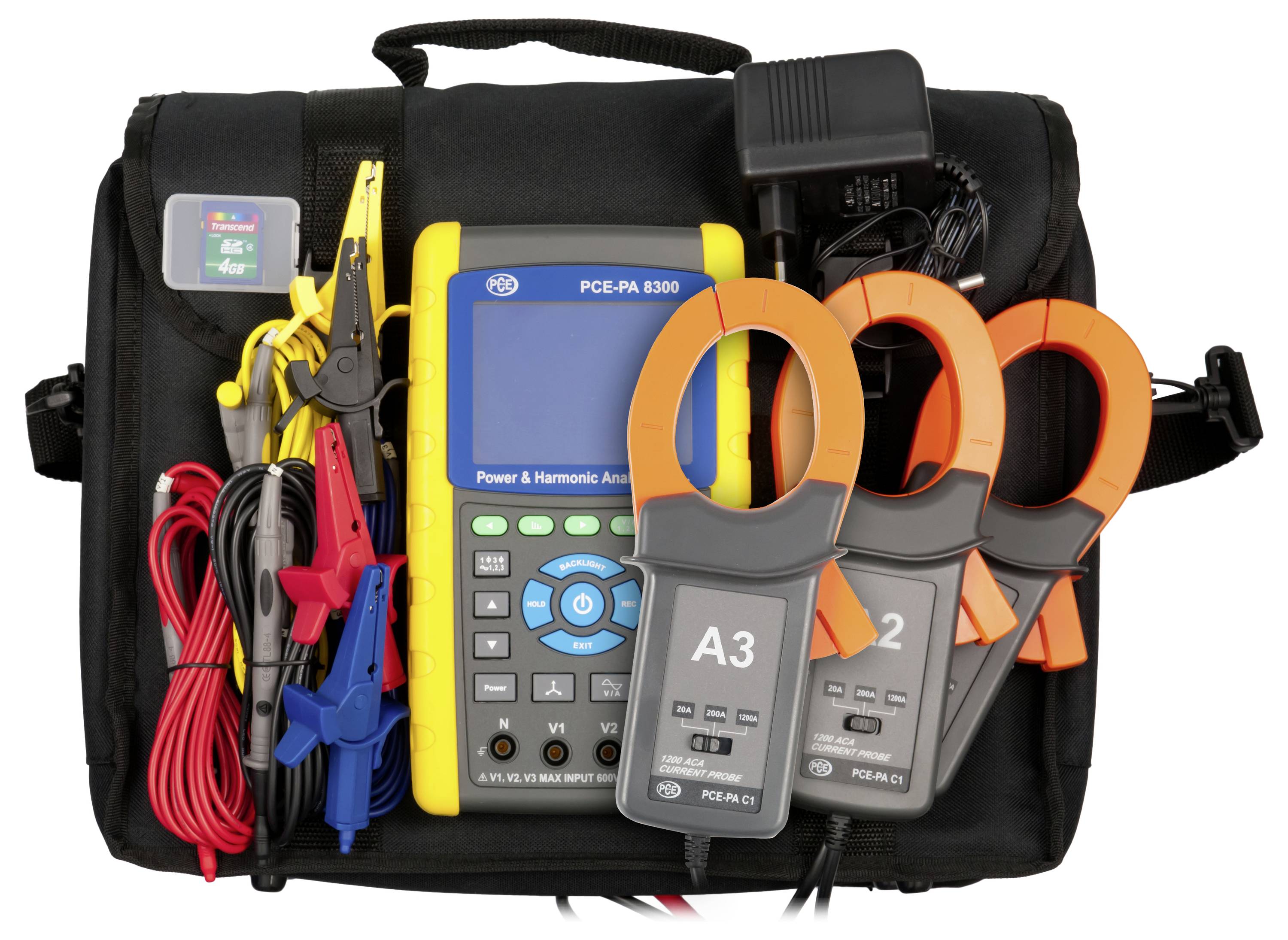

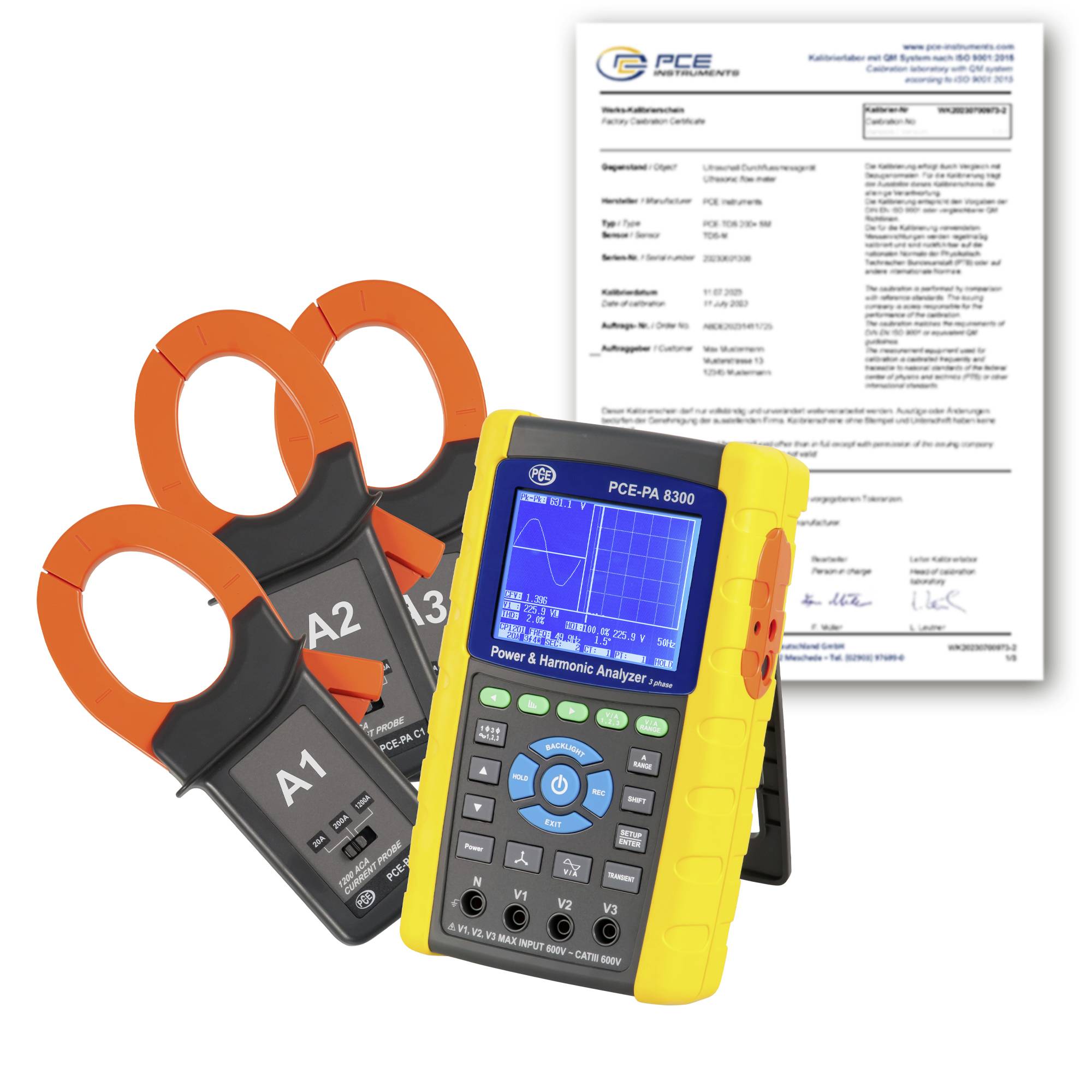

Lieferumfang
- 1 x Leistungsmessgerät PCE-PA 8300-1-ICA
- 3 x Stromzangen
- 4 x isolierte Krokodilklemmen
- 4 x Sicherheitsmessleitungen
- 6 x 1,5 V AA Batterie
- 1 x 9 V Netzadapter
- 1 x Gäretetasche
- 1 x 2 GB SD-Speicherkarte
- 1 x Bedienungsanleitung
- 1 x ISO-Kalibrierzertifikat
