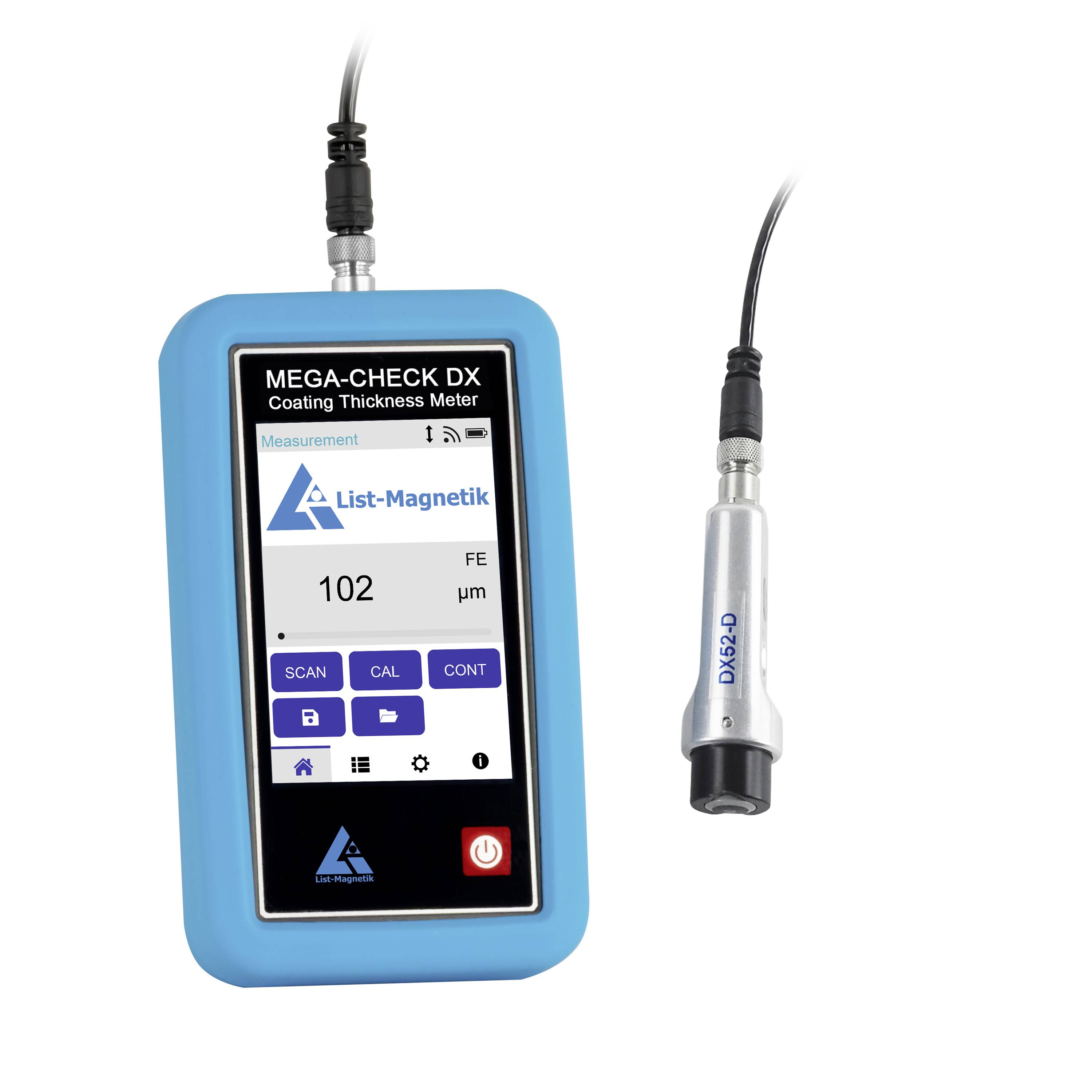

PCE Instruments Schichtdickenmessgerät LM-MCDX-52D |Messbereich 2…5000 µm |Dualsonde mit Schiebehülse und Prisma
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Datenblatt (PDF)
Anzahl
Gesamt (1.071,43 € / Stück)
1.071,43 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Highlights & Details
PROFESSIONAL. CALIBRATED. EQUIPMENT. LM-MCDX-52D
- Einzelmessung, Scan-Messung, Duplex-Messung
- Farb-Touchscreen (320 × 480 Pixel)
- Datenspeicher
- USB und Wireless
- Dualsonde FE und NF
Technische Daten
- Schichtdicke
- Messbereich 2 ... 100 µm
- Auflösung 0,1 µm
- Genauigkeit ±1 µm
- Schichtdicke
- Messbereich 100 ... 1000 µm
- Auflösung 1 µm
- Genauigkeit ±1 %
- Schichtdicke
- Messbereich 1000 ... 2000 µm
- Auflösung 10 µm
- Genauigkeit ±3 %
- Schichtdicke
- Messbereich 2000 ... 5000 µm
- Auflösung 10 µm
- Genauigkeit ±5 %
- Sensor
- Bezeichnung DX52-D
- Messbare Werkstoffe Messung von Farbe, Lack, Kunststoff und galvanischen Schichten auf Stahl
- Min. Messfläche ø 8 mm
- Min. Krümmungsradius konvex 4 mm
- Min. Krümmungsradius konkav 38 mm

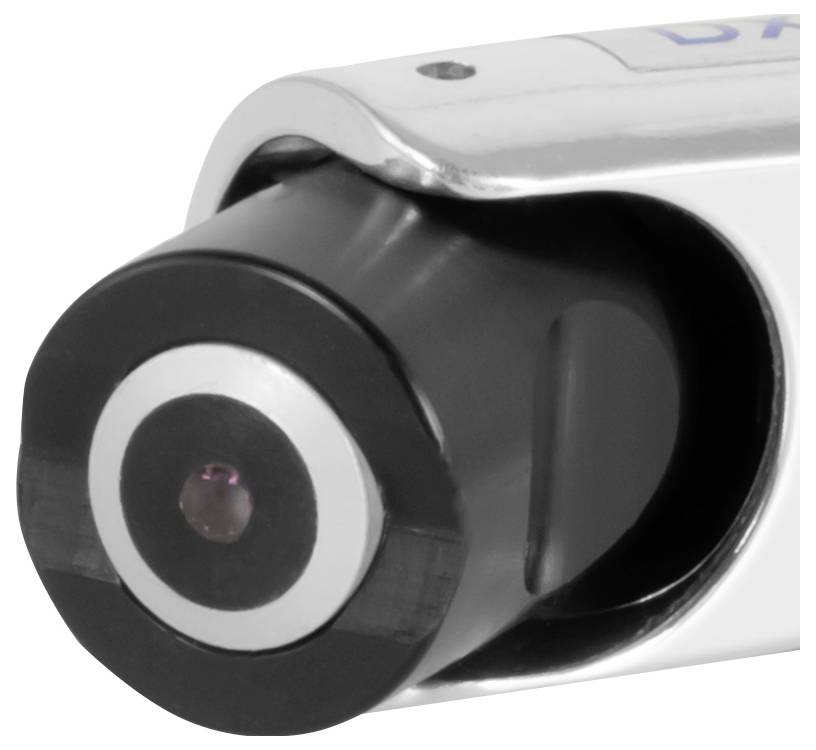

- Zusatzbeschreibung Dualsonde mit Schiebehülse und Prisma
- Allgemeine technische Daten
- Messfunktionen Anzahl, MAX, MIN, Durchschnittswert, Standardabweichung
- Einheit(en) µm, mil
- Display Typ LCD Touchscreen
- Displayauflösung 320x480 Pixel
- Speichermedium Interner Speicher
- Speicherkapazität 10000 Messungen
- Schnittstelle USB, SCPI
- Norm(en) ISO 2178, ISO 2360, BS 5411, ASTM
- Betriebsdauer 25 h
- Betriebsdauer Zusatzinformation bei externer Stromquelle unbegrenzt
- Automatische Abschaltung von ... bis 5 ... 30 min.
- Automatische Abschaltung deaktivierbar Ja
- Menüsprache Deutsch, Englisch (GB), Englisch (US), Italienisch, Französisch, Spanisch
- Schutzklasse (Gerät) IP64
- Spannungsversorgung 3x 1,5 V AA-Batterie oder 5 V über USB
- Akku/Batterie 3 x 1,5 V AA Batterie , Alkali-Mangan
- Kapazität 3000 mAh
- Betriebsbedingungen 0 ... 50 °C , 10 ... 90 % r. F.
- Lagerbedingungen 0 ... 50 °C , 10 ... 90 % r. F.
- Abmessungen ( L x B x H ) 150 x 85 x 35 mm
- Gewicht 251 g
- Produkt-Art
Schichtdicken-Messgerät
- Messart
Stahl
- Messbereich
2 - 5000 µm
Werksstandard (ohne Zertifikat)
- Betriebsspannung (Details)
1.5 V
- Abm.
(L x B x H) 150 x 85 x 35 mm
- Gewicht
251 g
- Anzeige
LCD
- Auflösung
0.1 µm
- Inhalt
1 St.
- Messbereich (max.)
5000 µm
- Messbereich (min.)
2 µm
- Messmethode
Wirbelstrom
Magnet
- Breite
85 mm
- Höhe
35 mm
- Länge
150 mm
Dokumente & Downloads
Datenblatt
Datenblatt 3594386 PCE Instruments Schichtdickenmessgerät LM-MCDX-52D |Messbereich 2…5000 µm |Dualsonde mit Schiebehülse und Prisma
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 3594386 PCE Instruments Schichtdickenmessgerät LM-MCDX-52D |Messbereich 2…5000 µm |Dualsonde mit Schiebehülse und Prisma
Beschreibung
An das Schichtdickenmessgerät können zahlreiche spezialisierte Digitalsonden angeschlossen werden. Dadurch sind Anwendungen an besonders kleinen Öffnungen, an dicken Schichten sowie an schwer zugänglichen oder kleinen Messpunkten problemlos möglich. Sonderfunktionen wie die Scan-Messung für raue Oberflächen und die Duplex-Messung bei verzinktem und zusätzlich beschichtetem Stahl erweitern das Leistungsspektrum.
Die neu entwickelte digitale Sondentechnik ermöglicht durch eine hohe Abtastrate äußerst stabile Messwerte. Für eine störungsfreie und präzise Erfassung werden die Messsignale direkt in der Sonde digitalisiert, was zu besonders genauen und reproduzierbaren Ergebnissen führt. Das magnetinduktive Verfahren erlaubt Messungen von Lack, Farbe, Kunststoff, Gummi, Keramik, Verzinkungen und galvanischen Schichten auf Stahl. Mit dem Wirbelstromverfahren lassen sich isolierende Schichten wie Farbe, Lack, Kunststoff oder Eloxal auf NE-Metallen erfassen.
Das Gerät verfügt über ein grafisches LCD-Touchpanel mit innovativer Bedienführung und einer Auflösung von 320 × 480 Pixeln. Die Menüführung erfolgt in Deutsch und Englisch, weitere Sprachpakete sind optional verfügbar. Ein schützender Silikonrahmen schützt das Gehäuse zuverlässig vor äußeren Einflüssen.

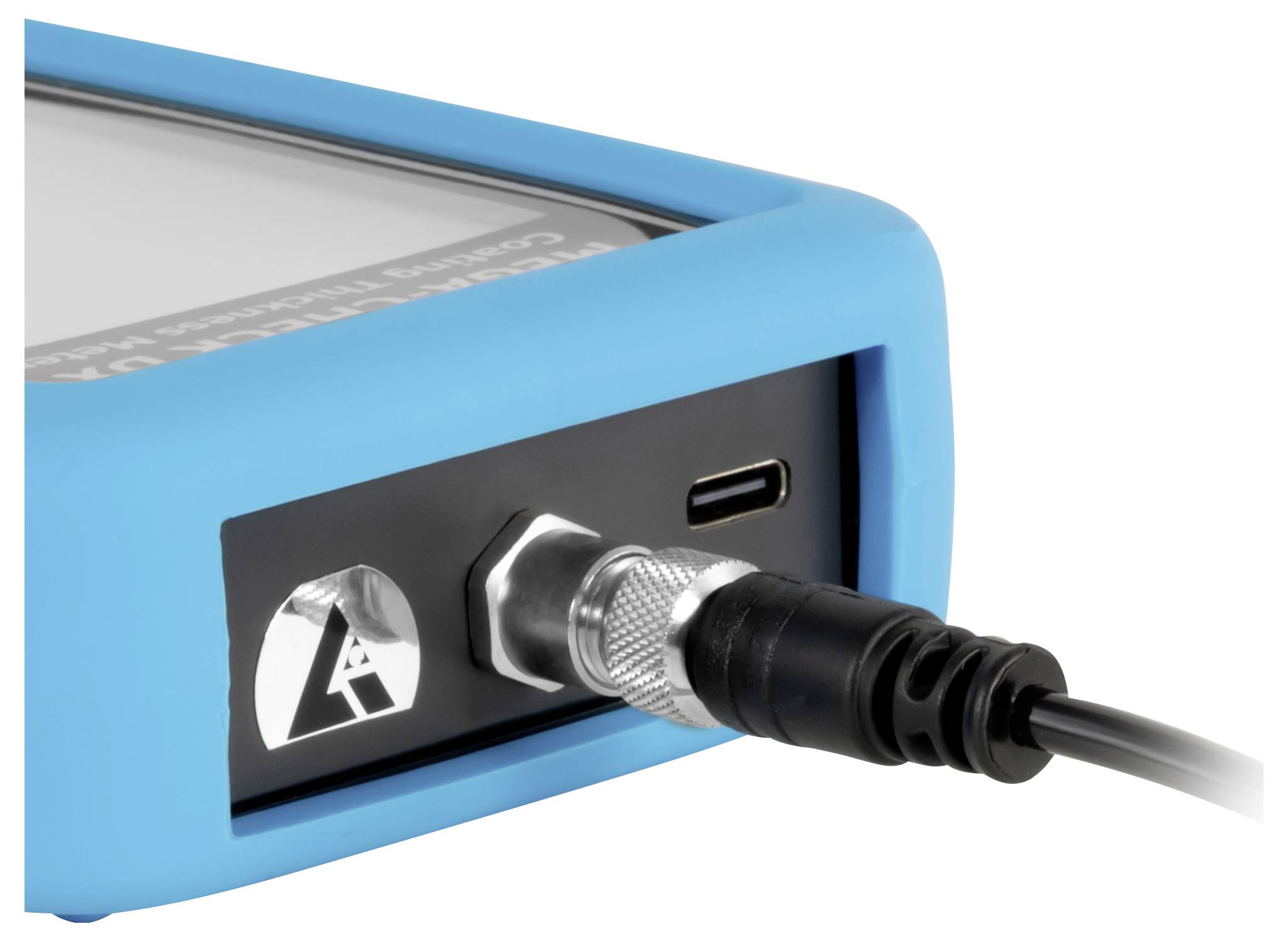

Der flexibel strukturierbare Messwertspeicher sowie frei definierbare Kalibrierkonfigurationen bieten vielfältige Möglichkeiten zur individuellen Datenerfassung. Über eine drahtlose Schnittstelle können Messwerte direkt an Geräte mit Windows, Android oder iOS übertragen werden. Zusätzlich ist eine SCPI-Schnittstelle integriert, über die das Messgerät im Linienbetrieb ferngesteuert betrieben werden kann. Die Verbindung erfolgt über USB, womit gleichzeitig auch die Stromversorgung und der Dauerbetrieb ermöglicht wird.
Die integrierte Scan-Funktion erlaubt das Abtasten rauer Oberflächen mit anschließender statistischer Auswertung. Eine analoge Balkenanzeige ergänzt die numerischen Messwerte und ermöglicht das schnelle Erkennen von Trends oder Abweichungen. Die Duplex-Funktion misst simultan die Einzelschichtdicken bei isolierenden Beschichtungen auf verzinktem Stahl (nur in Verbindung mit den Sonden DX52-D oder DX52-DP).

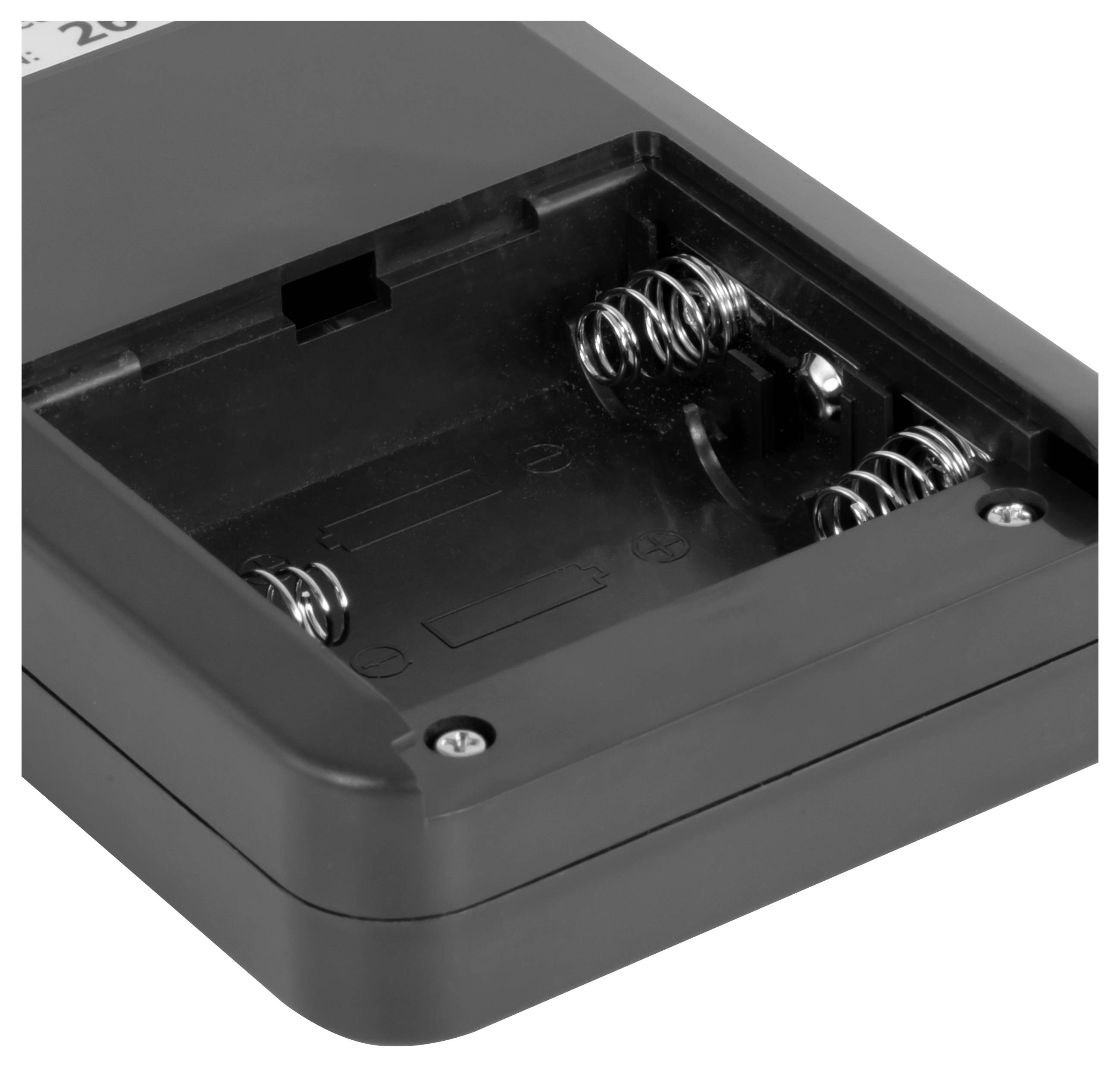

Die Stromversorgung erfolgt wahlweise über drei AA-Batterien oder über eine externe USB-Quelle, wodurch auch der Betrieb mit Netzteil oder Powerbank realisierbar ist.
Die neu entwickelte digitale Sondentechnik ermöglicht durch eine hohe Abtastrate äußerst stabile Messwerte. Für eine störungsfreie und präzise Erfassung werden die Messsignale direkt in der Sonde digitalisiert, was zu besonders genauen und reproduzierbaren Ergebnissen führt. Das magnetinduktive Verfahren erlaubt Messungen von Lack, Farbe, Kunststoff, Gummi, Keramik, Verzinkungen und galvanischen Schichten auf Stahl. Mit dem Wirbelstromverfahren lassen sich isolierende Schichten wie Farbe, Lack, Kunststoff oder Eloxal auf NE-Metallen erfassen.
Das Gerät verfügt über ein grafisches LCD-Touchpanel mit innovativer Bedienführung und einer Auflösung von 320 × 480 Pixeln. Die Menüführung erfolgt in Deutsch und Englisch, weitere Sprachpakete sind optional verfügbar. Ein schützender Silikonrahmen schützt das Gehäuse zuverlässig vor äußeren Einflüssen.
Der flexibel strukturierbare Messwertspeicher sowie frei definierbare Kalibrierkonfigurationen bieten vielfältige Möglichkeiten zur individuellen Datenerfassung. Über eine drahtlose Schnittstelle können Messwerte direkt an Geräte mit Windows, Android oder iOS übertragen werden. Zusätzlich ist eine SCPI-Schnittstelle integriert, über die das Messgerät im Linienbetrieb ferngesteuert betrieben werden kann. Die Verbindung erfolgt über USB, womit gleichzeitig auch die Stromversorgung und der Dauerbetrieb ermöglicht wird.
Die integrierte Scan-Funktion erlaubt das Abtasten rauer Oberflächen mit anschließender statistischer Auswertung. Eine analoge Balkenanzeige ergänzt die numerischen Messwerte und ermöglicht das schnelle Erkennen von Trends oder Abweichungen. Die Duplex-Funktion misst simultan die Einzelschichtdicken bei isolierenden Beschichtungen auf verzinktem Stahl (nur in Verbindung mit den Sonden DX52-D oder DX52-DP).
Die Stromversorgung erfolgt wahlweise über drei AA-Batterien oder über eine externe USB-Quelle, wodurch auch der Betrieb mit Netzteil oder Powerbank realisierbar ist.
Lieferumfang
- 1 x Schichtdickenmessgerät LM-MCDX-52D
- 1 x Messsonde DX52-D
- 1 x Sondenkabel
- 1 x Kalibrier-Grundplatte FE+NF
- 2 x Kalibrierfolien
- 1 x Transportkoffer
- 1 x Kalibrierzertifikat
