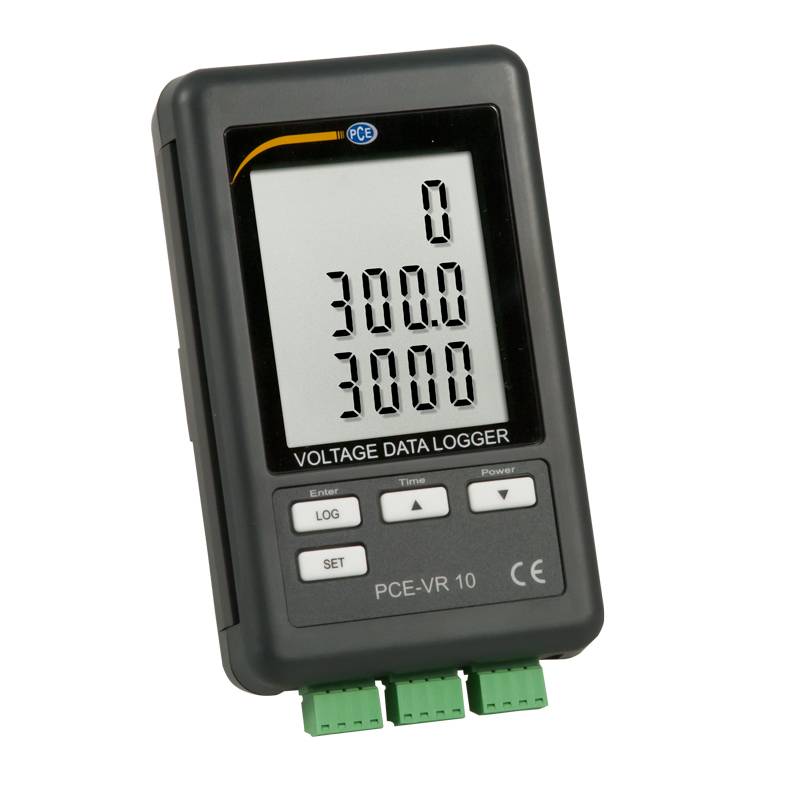

PCE Instruments Spannung Datenlogger PCE-VR 10

Der 3-Kanal Spannungs-Datenlogger von PCE Instruments wird eingesetzt um über bis zu drei Eingangskanäle 0 ... 3000 mV Signale aufzuzeichnen. Der 3-Kanal Spannungs-Datenlogger speichert die gemessenen Spannungen auf einer SD-Karte im Excel-Format. Um mit dem 3-Kanal Spannungs-Datenlogger auch höhere Spannung im Bereich zwischen 0 ... 10 V aufzunehmen kann ein Spannungsteiler verwendet werden. Die Messspannungen werden über Steckklemmen an den 3-Kanal Spannungs-Datenlogger übermittelt, welcher die entsprechenden Werte direkt auf dem Display darstellt und gleichzeitig auf dem Speicher mit zugehörigem Zeitstempel ablegt. Eine Skalierung des Messsignals ist nicht notwendig, da die Messwerte direkt als mV-Messwert gespeichert werden. In Excel kann dann bequem die Skalierung manuell durchgeführt werden. Der 3-Kanal Spannungs-Datenlogger ermittelt somit die reinen Rohdaten der Sensoren wodurch jegliche weitere Bearbeitung und Datenauswertung sehr flexibel über Tabellenkalkulationsprogramme wie Excel erfolgen kann.

Neben der Speicherung der Messwerte stellt der 3-Kanal Spannungs-Datenlogger die Werte der jeweiligen Spannungskanäle auf dem großen hintergrundbeleuchtetem LC-Display dar. Die maximale Auflösung beträgt hier 0,1 mV bei einer Genauigkeit von 0,5 % + 2 mV. Betrieben wird der 3-Kanal Spannungs-Datenlogger mit 6 AA 1,5 V Batterien oder einem Netzteil. Zur Visualisierung der Live-Messwerte kann der 3-Kanal Spannungs-Datenlogger von PCE Instruments über die serielle Schnittstelle an den PC angeschlossen werden. Die Speicherintervalle sind einstellbar in mehreren Stufen zwischen 1 Sekunde und 600 Sekunden. Dank des robusten Gehäuses kann der 3-Kanal Spannungs-Datenlogger sowohl auf einem Tisch platziert, als auch an einer Wand montiert werden. Dadurch sind sowohl mobile Messungen an unterschiedlichsten Orten möglich als auch stationäre Messungen wenn z.B. dauerhaft an nur einer Anlage aufgezeichnet werden soll.

Anwendungsbereiche für den 3-Kanal Spannungs-Datenlogger
3-Kanal Spannungs-Datenlogger bei der Anwendung in der Kunststoffproduktion. Müssen Messwerte und Daten über längere Zeiträume aufgezeichnet, verglichen und später dokumentiert werden, eignen sich in den meisten Fällen Datenlogger welche zumeist für die entsprechenden Größen speziell konzipiert sind. Häufig geht es um Größen wie Temperatur, Feuchte, Druck, Energie, Licht, Schadstoffe oder Strom und Spannung. Datenlogger bestehen dabei aus einem Speichermedium wie z.B. einer SD-Karte, einer Schnittstelle (USB, Bluetooth, WLAN...) und mindestens einem Kanal für die entsprechende Messgröße. Häufig besteht auch die Möglichkeit verschiedene Messgrößen gleichzeitig über mehrere Kanäle aufzuzeichnen.

Der 3-Kanal Spannungs-Datenlogger von PCE Instruments ist speziell für den Bereich der elektrischen Spannungsmessung ausgelegt und eignet sich daher für die parallele Aufzeichnung von Spannungen auf maximal drei Spannungs-Kanälen. Mit dem 3-Kanal Spannungs-Datenlogger werden z.B. Sensordaten welche über einen Spannungsausgang auslesbar sind aufgezeichnet. Der Messbereich von bis zu 3000 mV lässt sich für Sensoren mit höheren Spannungen auf bis zu 10 V über einen Spannungsteiler (siehe optionales Zubehör) erweitern. Sollen beispielsweise in einem System physikalische Größen wie Temperatur, Druck und Füllstand gleichzeitig aufgezeichnet und vergleichen werden, können die entsprechenden Sensoren an den 3-Kanal Spannungs-Datenlogger angeschlossen werden um nach der Messung die Veränderungen und gegenseitigen Abhängigkeiten der drei Größen darzustellen und zu dokumentieren. Auch ein Abgleich von baugleichen Sensoren an einer Messstelle kann mit dem 3-Kanal Spannungs-Datenlogger durchgeführt werden. So können Sensorfehler vor einer dauerhaften Installation und Messung direkt ausgeschlossen werden. Luftdrücke vor und nach Filtern können mit passender Sensorik ebenfalls überprüft werden um die Filterfunktion zu prüfen. Die 3-Kanal Spannungs-Datenlogger eignen sich daher für verschiedenste Anwendungen in Industrie, Wartung und Instandhaltung oder Forschung und Entwicklung.
