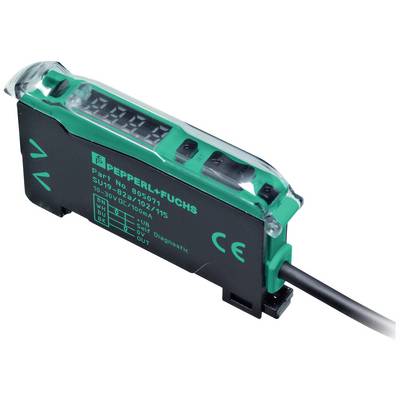

Pepperl+Fuchs 805075 SU19/110/115/126a Lichtleitersensor 1 St. (L x B x H) 62.3 x 9 x 34.5 mm
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Lichtleitersensor
Betriebsspannung min.
10 V/DC
Betriebsspannung max.
30 V/DC
Typ
SU19/110/115/126a
Inhalt
1 St.
Datenblatt (PDF)
Anzahl
Gesamt (210,08 € / Stück)
210,08 €
zzgl. MwSt.
Kostenfreier Versand
14 Tage Rückgaberecht inklusive (30 Tage mit)
Sie haben bereits das beste Angebot für Ihre Menge.
Die optimale Auswahl für die eingegebene Menge wird automatisch berechnet, inklusive Preis (exkl. Versand) und Lieferzeit.
Technische Daten
- Produkt-Art
Lichtleitersensor
- Typ
SU19/110/115/126a
- Inhalt
1 St.
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Schaltspannung (max.)
30 V/DC
- Schaltstrom (max.)
100 mA
- Anschluss
Kabel, offenes Ende
IP50
- Länge
62.3 mm
- Breite
9 mm
- Höhe
34.5 mm
- Abm.
(L x B x H) 62.3 x 9 x 34.5 mm
- Kabellose Ladefunktion
Nein
- UKCA
nicht relevant
Dokumente & Downloads
Datenblatt
Datenblatt 2627294 Pepperl+Fuchs 805075 SU19/110/115/126a Lichtleitersensor 1 St. (L x B x H) 62.3 x 9 x 34.5 mm
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2627294 Pepperl+Fuchs 805075 SU19/110/115/126a Lichtleitersensor 1 St. (L x B x H) 62.3 x 9 x 34.5 mm
Beschreibung
Tastweite: bis 150 mm (KLR-C02-2,2-2,0-K146), Lichtsender: LED, Lichtart: rot, Wechsellicht , 660 nm, Signalausgang: 1 Gegentaktausgang NPN/PNP , kurzschlussfest, Schaltungsart: hell-/dunkelschaltend programmierbar, Anschluss: 2 m Kabel, 4 x 0,14 mm2, PVC, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -10 ... 55 °C (14 ... 131 °F)
Ausführung
- Allgemeine Daten
- Tastweite: bis 150 mm (KLR-C02-2,2-2,0-K146)
- Reichweite: bis 450 mm (KLE-C01-2,2-2,0-K116)
- Lichtsender: LED
- Lichtart: rot, Wechsellicht , 660 nm
- Fremdlichtgrenze: 10000 Lux
- Modulbauweise: maximal 20 Einheiten
- Kenndaten funktionale Sicherheit
- MTTFd: 500 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: Power on: statisch leuchtend , Unterspannungsanzeige: LED grün pulsierend (ca. 0,8 Hz) , Kurzschluss : LED grün blinkend (ca. 4 Hz)
- Diagnoseanzeige: 7-Segment-Anzeige
- Funktionsanzeige: LED gelb: statisch leuchtend Schaltzustand, blinkt bei Unterschreiten der Funktionsreserve
- Bedienelemente: Taste (Mode) für Menüauswahl ; Taste (Set) für Teach-In ; Taste (Up/Down) für Feineinstellung und Parametrierung
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: 10 %
- Leerlaufstrom: ≤ 30 mA
- Ausgang
- Vorausfallausgang: 1 Gegentaktausgang NPN/PNP , kurzschlussfest
- Schaltungsart: hell-/dunkelschaltend programmierbar
- Signalausgang: 1 Gegentaktausgang NPN/PNP , kurzschlussfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Spannungsfall: ≤ 2 V DC bei 100 mA ; ≤ 0,7 V bei 10 mA
- Schaltfrequenz: High Speed Modus: 16 kHz , Standard Modus: 3 kHz , hochauflösend: 250 Hz ~ 3 kHz (Auswahl durch den Sensor), Automatisch: 250 Hz , Glasmodus: 250 Hz
- Ansprechzeit: High Speed Modus: 30 µs , Standard Modus: 160 µs , hochauflösend: 2 ms , Automatisch: 160 µs ~ 2 ms (Auswahl durch den Sensor), Glasmodus: 2 ms
- Wiederholgenauigkeit: ≤ 0,5 % auf eingestellte Tastweite
- Timerfunktion: Anzugs-, Abfallverzögerung, Einschaltwischer, Impulsverlängerung ; einstellbar 0 ... 999 ms in 1 ms Schritten
- Normen- und Richtlinienkonformität
- Normenkonformität
- Produktnorm: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, Class 2 Power Source, Type 1 enclosure
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -10 ... 55 °C (14 ... 131 °F)
- Lagertemperatur: -20 ... 70 °C (-4 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 9 mm
- Gehäusehöhe: 34,5 mm
- Gehäusetiefe: 62,3 mm
- Schutzart: IP50
- Anschluss: 2 m Kabel, 4 x 0,14 mm2, PVC
- Material
- Gehäuse: PC
- Masse: 45 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Lichtleitergerät SU19/110/115/126a, Verpackungseinheit: 1 Stk., EAN: 4050143055999
