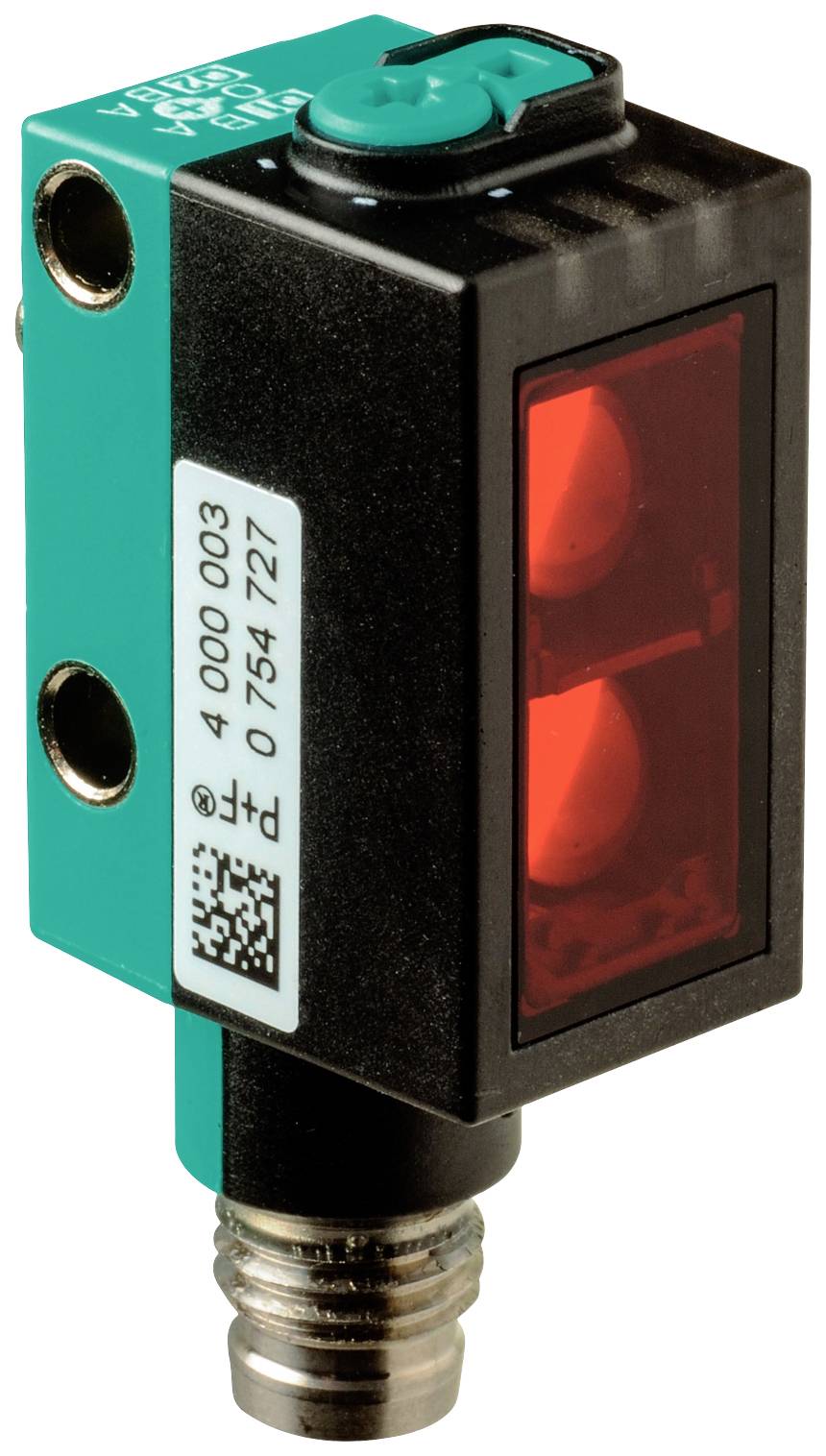

Pepperl+Fuchs Reflexions-Lichttaster OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 St.
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Reflexions-Lichttaster
Funktionen
Teach-In
Betriebsspannung max.
30 V/DC
Anschluss
M8
Typ
OQT150-R101-EP-IO-V3
Datenblatt (PDF)
50 Stück
Neu
Rechnungsstellung für alle Partner-Artikel jetzt direkt durch ConradMenge (Stück)
Ersparnis
Verpackungspreis (zzgl. MwSt.)
1
-
131,12 €
2
1% = 1,31 €
129,81 €
3
2% = 2,61 €
128,51 €
5
3% = 3,93 €
127,19 €
10
4% = 5,23 €
125,89 €
Mengenrabatte variieren je nach Verkäufer
Sie sparen 0,00 €
Anzahl
Gesamt (131,12 € / Stück)
131,12 €
zzgl. MwSt.
& Kostenfreier Versand
14 Tage Rückgaberecht inklusive
Sie haben bereits das beste Angebot für Ihre Menge.
Unser Angebot
Kostenfreier Versand
142,85 €
zzgl. MwSt.
Technische Daten
- Reflexionslichttaster (MsT) - Art-Nr. 267075-100165
- Produkt-Art
Reflexions-Lichttaster
- Typ
OQT150-R101-EP-IO-V3
- Funktionen
Teach-In
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Ansprechzeit
2.3 ms
- Kontaktart
1 Wechsler
- Ausgänge
NPN, Schließer
PNP, Öffner
- Schalt-Frequenz
217 Hz
- Anschluss
M8
- Gehäusematerial
Polycarbonat
- Sendertyp
LED Rot
150 mm
- Besonderheiten
Mit Hintergrundausblendung
- Min. Temperatur
-40 °C
- Max. Temperatur
60 °C
- Breite
13.9 mm
- Höhe
41.4 mm
- Tiefe
18.3 mm
- Abm.
(B x H x T) 13.9 x 41.4 x 18.3 mm
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- UKCA
Ja
Dokumente & Downloads
Datenblatt
Datenblatt 2628951 Pepperl+Fuchs Reflexions-Lichttaster OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 St.
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628951 Pepperl+Fuchs Reflexions-Lichttaster OQT150-R101-EP-IO-V3 267075-100165 Teach-In 1 St.
Beschreibung
Tastbereich: 5 ... 150 mm, Lichtsender: LED, Lichtart: rot, Wechsellicht, Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest, Schnittstellentyp: IO-Link ( über C/Q = Pin 4 ), Schaltungsart: Der Auslieferungszustand ist: C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link , Anschluss: Gerätestecker M8 x 1, 3-polig, Betriebsspannung: 10 ... 30 V DC, Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F)
Ausführung
- Allgemeine Daten
- Tastbereich: 5 ... 150 mm
- Tastbereich min.: 5 ... 20 mm
- Tastbereich max.: 5 ... 150 mm
- Einstellbereich: 20 ... 150 mm
- Referenzobjekt: Standardweiß, 100 mm x 100 mm
- Lichtsender: LED
- Lichtart: rot, Wechsellicht
- LED-Risikogruppenkennzeichnung: freie Gruppe
- Schwarz-/Weiß-Differenz (6%/90%): < 5 % bei 150 mm
- Lichtfleckdurchmesser: ca. 10 mm im Abstand von 150 mm
- Öffnungswinkel: ca. 4 °
- Fremdlichtgrenze: EN 60947-5-2 : 30000 Lux
- Kenndaten funktionale Sicherheit
- MTTFd: 600 a
- Gebrauchsdauer (TM): 20 a
- Diagnosedeckungsgrad (DC): 0 %
- Anzeigen/Bedienelemente
- Betriebsanzeige: LED grün: | statisch an - Power-On | blinkend (4 Hz) - Kurzschluss | blinkend mit kurzer Unterbrechung (1 Hz) - IO-Link Modus
- Funktionsanzeige: LED gelb:statisch an - Schaltausgang aktivstatisch aus - Schaltausgang inaktiv
- Bedienelemente: Teach-In-Taste
- Bedienelemente: 5-stufiger Drehschalter zur Auswahl der Betriebsmodi
- Elektrische Daten
- Betriebsspannung: 10 ... 30 V DC
- Welligkeit: max. 10 %
- Leerlaufstrom: < 25 mA bei 24 V Versorgungsspannung
- Schutzklasse: III
- Schnittstelle
- Schnittstellentyp: IO-Link ( über C/Q = Pin 4 )
- Geräteprofil: Smart Sensor
- Übertragungsrate: COM2 (38,4 kBit/s)
- IO-Link Version: 1.1
- Min. Zykluszeit: 2,3 ms
- Prozessdatenbreite: Prozessdaten Eingang 2 Bit | Prozessdaten Ausgang 2 Bit
- SIO-Mode Unterstützung: ja
- Geräte ID: 0x110801 (1116161)
- Kompatibler Masterport-Typ: A
- Ausgang
- Schaltungsart: Der Auslieferungszustand ist: | C/Q - Pin4: NPN Schließer, PNP Öffner, IO-Link |
- Signalausgang: 1 Gegentaktausgang, kurzschlussfest, verpolgeschützt, überspannungsfest
- Schaltspannung: max. 30 V DC
- Schaltstrom: max. 100 mA , ohmsche Last
- Gebrauchskategorie: DC-12 und DC-13
- Spannungsfall: ≤ 1,5 V DC
- Schaltfrequenz: 217 Hz
- Ansprechzeit: 2,3 ms
- Konformität
- Kommunikationsschnittstelle: IEC 61131-9
- Produktnorm: EN 60947-5-2
- Zulassungen und Zertifikate
- UL-Zulassung: E87056 , cULus Listed , "Class 2"-Netzteil , Type Rating 1
- Umgebungsbedingungen
- Umgebungstemperatur: -40 ... 60 °C (-40 ... 140 °F) |
- Lagertemperatur: -40 ... 70 °C (-40 ... 158 °F)
- Mechanische Daten
- Gehäusebreite: 13,9 mm
- Gehäusehöhe: 41,4 mm
- Gehäusetiefe: 18,3 mm
- Schutzart: IP67 / IP69 / IP69K
- Anschluss: Gerätestecker M8 x 1, 3-polig
- Material
- Gehäuse: PC (Polycarbonat)
- Lichtaustritt: PMMA
- Masse: ca. 10 g
Lieferumfang
- Geliefert wird: Pepperl+Fuchs Fabrik Reflexionslichttaster MsT OQT150-R101-EP-IO-V3, Verpackungseinheit: 1 Stk., EAN: 4050143324637
