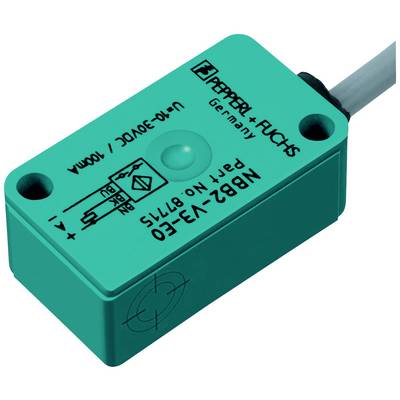

Pepperl+Fuchs Sensor Induktiv NBB2-V3-E2-0,2M-V3 104186 bündig PNP
EAN:
Hst.-Teile-Nr.:
Bestell-Nr.:
Produkt-Art
Sensor
Betriebsspannung max.
30 V/DC
Kontaktart
1 Schließer
Schaltabstand (max.)
2 mm
Ausgänge
PNP
Datenblatt (PDF)
Anzahl
Gesamt (70,58 € / Stück)
70,58 €
zzgl. MwSt.
Kostenfreier Versand mit
14 Tage Rückgaberecht inklusive (30 Tage mit)
Technische Daten
- Produkt-Art
Sensor
- Typ
NBB2-V3-E2-0,2M-V3
- Betriebsspannung min.
10 V/DC
- Betriebsspannung max.
30 V/DC
- Betriebsspannungsbereich
10 - 30 V/DC
- Kontaktart
1 Schließer
- Schaltabstand (max.)
2 mm
- Ausgänge
PNP
- Gehäusematerial
PBT
- Ausführung
Induktiv
- Einbauart
bündig
- Anschluss
Kabel
- Kabellänge
200 mm
- Min. Temperatur
-25 °C
- Max. Temperatur
70 °C
IP67
- Inhalt
1 St.
- Kabellose Ladefunktion
Nein
- Schalt-Frequenz
1000 Hz
Dokumente & Downloads
Datenblatt
Datenblatt 2628192 Pepperl+Fuchs Sensor Induktiv NBB2-V3-E2-0,2M-V3 104186 bündig PNP
Bedienungs- und Sicherheitshinweise
Bedienungs- und Sicherheitshinweise 2628192 Pepperl+Fuchs Sensor Induktiv NBB2-V3-E2-0,2M-V3 104186 bündig PNP
Beschreibung
Schaltabstand: 2 mm, Einbau: bündig, Schaltfunktion: Schließer (NO), Ausgangstyp: PNP, Betriebsspannung: 10 ... 30 V DC, Betriebsstrom: 0 ... 100 mA
Ausführung
- Allgemeine Daten
- Schaltfunktion: Schließer (NO)
- Ausgangstyp: PNP
- Schaltabstand: 2 mm
- Einbau: bündig
- Ausgangspolarität: DC
- Gesicherter Schaltabstand: 0 ... 1,62 mm
- Reduktionsfaktor rAl: 0,35
- Reduktionsfaktor rCu: 0,2
- Reduktionsfaktor rV2A (1.4301) : 0,7
- Ausgangsart: 3-Draht
- Kenndaten
- Betriebsspannung: 10 ... 30 V DC
- Schaltfrequenz: 0 ... 1000 Hz
- Verpolschutz: verpolgeschützt
- Kurzschlussschutz: taktend
- Spannungsfall: ≤ 3 V
- Betriebsstrom: 0 ... 100 mA
- Reststrom: 0 ... 0,5 mA typ. 0,1 µA bei 25 °C
- Leerlaufstrom: ≤ 15 mA
- Schaltzustandsanzeige: LED, gelb
- Normen- und Richtlinienkonformität
- Normenkonformität
- Normen: EN 60947-5-2:2007 | IEC 60947-5-2:2007
- Zulassungen und Zertifikate
- UL-Zulassung: cULus Listed, General Purpose
- CSA-Zulassung: cCSAus Listed, General Purpose
- CCC-Zulassung: Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und daher nicht mit einer CCC-Kennzeichnung versehen.
- Umgebungsbedingungen
- Umgebungstemperatur: -25 ... 70 °C (-13 ... 158 °F)
- Mechanische Daten
- Anschlussart: Kabelstecker M8 x 1 , 3-polig mit PVC Kabel 200 mm
- Gehäusematerial: PBT
- Stirnfläche: PBT
- Schutzart: IP67
